خرید لیمیت سوئیچ پلاستیکی قرقرهای اشنایدر
| برند صنعتی | اشنایدر |
|---|---|
| درجه حفاظت صنعتی | IP65 |
| نوع محصول صنعتی | لیمیت سوئیچ |
| جنس بدنه صنعتی | پلاستیکی |

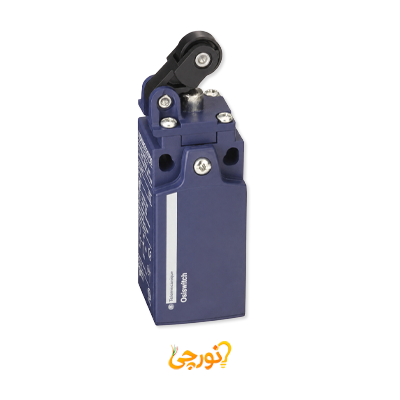

لیمیت سوئیچ XCKN2121P20 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و محدودکردن مسیر قطعات متحرک در ماشینآلات صنعتی استفاده میشود. در این مدل، برخورد جانبی بادامک با قرقره ترموپلاستیکی باعث حرکت اهرم و فشردهشدن خطی پیستون شده و وضعیت کنتاکتهای داخلی را تغییر میدهد.
این محصول دارای بدنه و هد پلاستیکی، پیستون اهرمقرقرهای با بازگشت فنری و کنتاکتهای سریع 1NC+1NO است. تحریک افقی از یک جهت، فعالسازی با بادامک ۳۰ درجه، بازشدن مثبت کنتاکت NC، ورودی کابل M20×1.5 و درجه حفاظت IP65، آن را برای ماشینآلات بستهبندی، خطوط تولید، تجهیزات حمل مواد، بالابرها و مکانیزمهای متحرک مناسب میکند.
لیمیت سوئیچ XCKN2121P20 با بدنه پلاستیکی، عملگر قرقرهای فشاری، تحریک افقی یکجهته و کنتاکت سریع 1NC+1NO، برای تشخیص عبور یا رسیدن قطعات متحرک به موقعیت مشخص مناسب است. پیش از خرید، جهت برخورد بادامک، نیروی تحریک، سرعت حرکت، فضای نصب، ورودی کابل و درجه حفاظت موردنیاز را بررسی کنید.
با برخورد جانبی بادامک یا قطعه متحرک به قرقره، اهرم در جهت مجاز حرکت کرده و پیستون را بهصورت خطی فعال میکند. مکانیزم سریع داخلی وضعیت کنتاکتها را تغییر میدهد؛ کنتاکت NC باز و کنتاکت NO بسته میشود. پس از عبور یا عقبرفتن قطعه، مکانیزم فنری قرقره و پیستون را به موقعیت اولیه بازمیگرداند و کنتاکتها نیز به وضعیت عادی خود برمیگردند.
پوش باتن معمولاً با فشار مستقیم دست کاربر فعال میشود، اما لیمیت سوئیچ فرمان خود را از حرکت مکانیکی دستگاه دریافت میکند. برای مثال، با رسیدن بخش متحرک دستگاه به محدوده تعیینشده، بادامک با قرقره تماس پیدا کرده و لیمیت سوئیچ بهصورت خودکار فرمان توقف، قطع حرکت یا تغییر وضعیت مدار را صادر میکند.
لیمیت سوئیچها علاوه بر کنترل حرکت، در سیستمهای ایمنی نیز کاربرد دارند. تشخیص بستهبودن حفاظ دستگاه، کنترل درهای صنعتی و جلوگیری از ادامه حرکت مکانیزم پس از رسیدن به محدوده تعیینشده، نمونههایی از این کاربردها هستند.
سوئیچ باید در موقعیتی نصب شود که بادامک بهصورت جانبی، تدریجی و کنترلشده با قرقره تماس پیدا کند. جهت برخورد باید با جهت مجاز تحریک اهرم هماهنگ باشد؛ زیرا این مدل تنها از یک جهت فعال میشود. همچنین باید از واردکردن ضربه مستقیم، فشار معکوس، بار جانبی شدید یا حرکت بیشازحد به عملگر جلوگیری شود.
حداقل نیروی لازم برای تریپ این مدل ۶ نیوتن است و سرعت تحریک نباید از ۱ متر بر ثانیه بیشتر باشد. برای حفظ درجه حفاظت IP65 باید از گلند M20×1.5 و کابل دارای قطر خارجی ۷ تا ۱۳ میلیمتر استفاده شود. پس از نصب نیز حرکت آزادانه قرقره، بازگشت فنری و تغییر صحیح وضعیت کنتاکتهای NO و NC باید آزمایش شود.
این مدل دارای پیستون اهرمقرقرهای ترموپلاستیکی با مکانیزم بازگشت فنری است.
این محصول با برخورد جانبی بادامک، بهصورت افقی و فقط از یک جهت فعال میشود. تحریک آن براساس بادامک ۳۰ درجه تعریف شده است.
این مدل یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NC+1NO و عملکرد سریع Snap Action دارد.
بله؛ کنتاکت NC این مدل قابلیت بازشدن مثبت دارد. حداقل نیروی تریپ آن ۶ نیوتن و حداقل نیروی بازشدن مثبت ۱۰ نیوتن است.
ابعاد کلی محصول ۳۰×۳۰×۹۴ میلیمتر، درجه حفاظت آن IP65 و محدوده دمای عملکردش منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد است.
