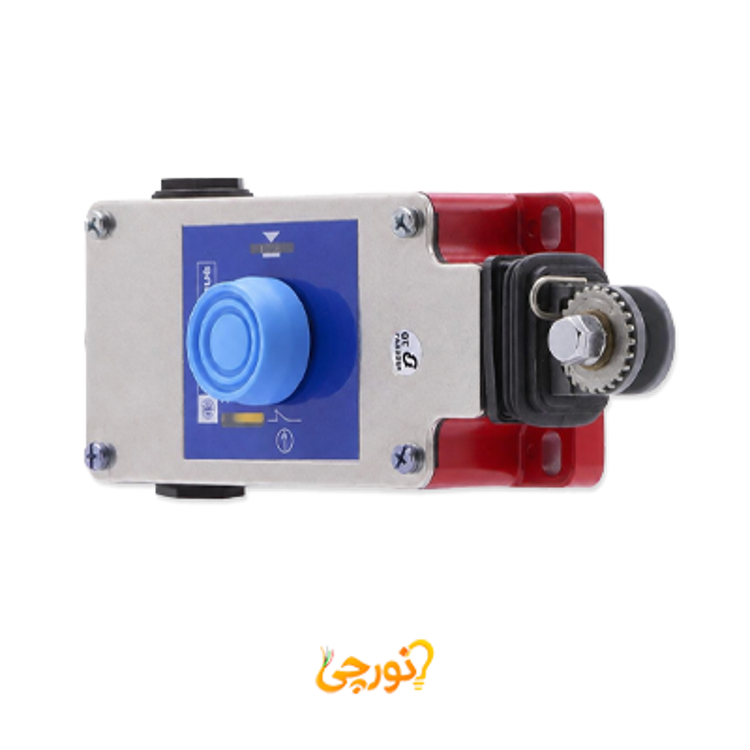

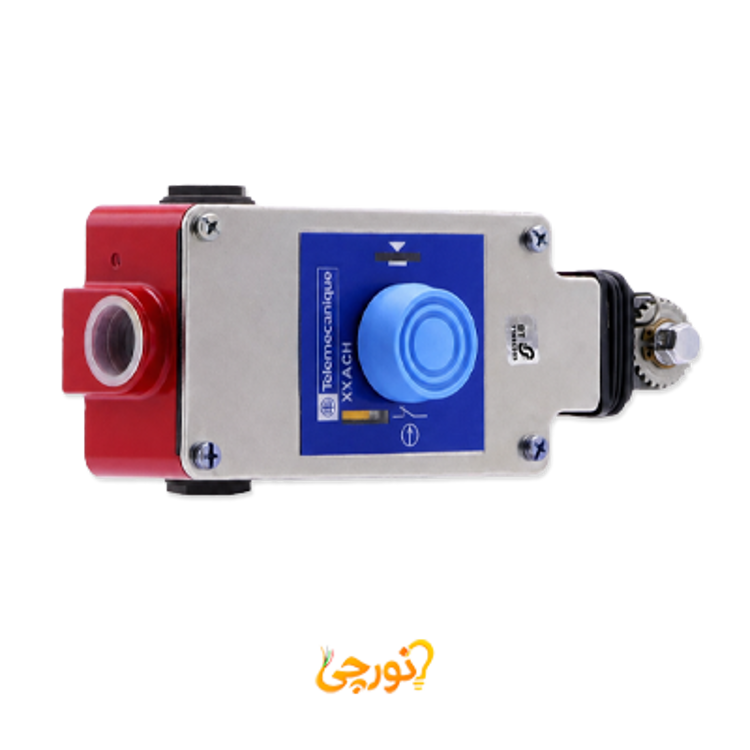

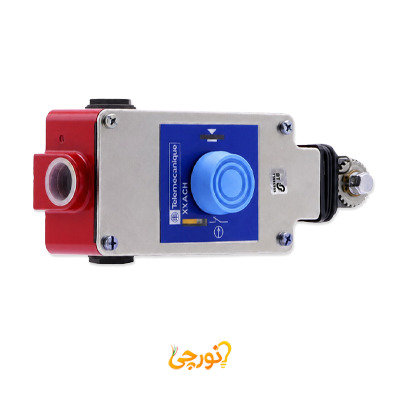

سوئیچ طنابی تله مکانیک عملکرد از راست یا چپ اشنایدر الکتریک با کد فنی XY2CH13250، یک کلید توقف اضطراری قفل شونده از سری XY2CH است. طناب ایمنی این محصول را می توان متناسب با شرایط نصب، از سمت راست یا چپ بدنه متصل کرد. با کشیدن طناب، اپراتور می تواند عملکرد ماشین آلات را به سرعت از نقاط مختلف مسیر متوقف کند. حداکثر طول کابل قابل اتصال 30 متر است و ترکیب کنتاکت 1NO+1NC، ریست دستی با پوش باتن، بدنه مقاوم و درجه حفاظت IP65، این مدل را برای استفاده در محیط های صنعتی مناسب کرده است.

ویژگی های شاخص سوئیچ طنابی XY2CH13250 اشنایدر الکتریک

• کد فنی و سری محصول: این کلید توقف اضطراری طنابی با کد XY2CH13250 و نام اختصاری XY2CH از خانواده سوئیچ های ایمنی XY2C تولید شده است.
• جهت اتصال کابل: نقطه مهار طناب می تواند در سمت راست یا چپ بدنه قرار گیرد؛ بنابراین جهت نصب را می توان متناسب با مسیر کابل انتخاب کرد.
• حداکثر طول کابل: این محصول از یک کابل تحریک با حداکثر طول 30 متر پشتیبانی می کند و فاصله میان تکیه گاه های کابل باید حدود 5 متر در نظر گرفته شود.
• ترکیب کنتاکت ها: سوئیچ دارای یک کنتاکت نرمال بسته و یک کنتاکت نرمال باز با آرایش 1NC+1NO و عملکرد قطع آهسته است.
• نحوه ریست: پس از فعال شدن سوئیچ و رفع وضعیت خطر، بازنشانی تجهیز به صورت دستی و با فشار دادن پوش باتن دارای روکش محافظ انجام می شود.
• ساختار بدنه: بدنه اصلی محصول از آلیاژ زاماک و درپوش آن از فولاد ضد زنگ ساخته شده است.
• درجه حفاظت: درجه حفاظت IP65، تجهیز را در برابر نفوذ گرد و غبار و پاشش آب محافظت می کند.
• مشخصات الکتریکی: ولتاژ عایقی نامی محصول 500 ولت است. جریان عملکرد نامی نیز در رده AC-15 برابر با 3 آمپر در 240 ولت اعلام شده است.
• سطح ایمنی: این محصول در صورت سیم کشی صحیح و استفاده از سیستم نظارتی مناسب، قابلیت دستیابی به PL e، رده ایمنی 4 و SIL 3 را دارد.
• دوام مکانیکی: دوام مکانیکی سوئیچ XY2CH13250 برابر با 800000 سیکل اعلام شده است.
• شرایط دمایی: دمای مناسب برای کارکرد محصول از منفی 25 تا مثبت 70 درجه سانتی گراد است.
• وزن محصول: وزن خالص سوئیچ طنابی XY2CH13250 حدود 0.865 کیلوگرم است.

کاربرد و موارد استفاده سوئیچ طنابی تله مکانیک XY2CH13250

• نوار نقاله و کانوایر: ایجاد امکان توقف اضطراری تجهیزات از نقاط مختلف در امتداد مسیر انتقال مواد.
• ماشین آلات برش و نجاری: متوقف کردن سریع دستگاه در صورت بروز خطر برای اپراتور یا تجهیزات.
• صنایع چاپ و نساجی: فراهم کردن دسترسی پیوسته به فرمان توقف اضطراری در طول ماشین آلات بزرگ.
• کارخانه های نورد: استفاده در کنار خطوط و تجهیزات سنگین برای واکنش سریع در موقعیت های اضطراری.
• خطوط تولید صنعتی: نصب در محیط هایی که یک شستی توقف اضطراری ثابت، دسترسی کافی برای تمام اپراتورها ایجاد نمی کند.

تأثیر دما بر طول کابل سوئیچ طنابی XY2CH13250

تغییرات دمای محیط باعث انبساط یا انقباض کابل و تغییر کشش آن می شود. برای مثال، اگر دامنه تغییر دمای محل نصب حدود 25 درجه سانتی گراد باشد، می توان مطابق نمودار فنی سازنده از کابل با طول حداکثر 30 متر استفاده کرد. طول نهایی کابل و میزان کشش آن باید بر اساس شرایط واقعی محل نصب و دستورالعمل سازنده تنظیم شود.
