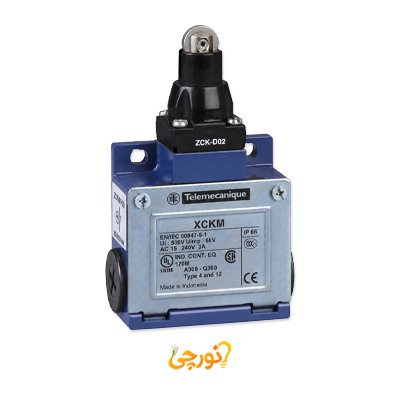

لیمیت سوئیچ قرقره ای فشاری اشنایدر الکتریک با کد فنی XCKM102، یک کلید موقعیت الکترومکانیکی از سری استاندارد XCKM تله مکانیک است. این محصول از یک پیستون قرقره ای فلزی با بازگشت فنری استفاده می کند و با برخورد بادامک یا قطعه متحرک از دو جهت جانبی تحریک می شود. بدنه ثابت و فلزی، کنتاکت های 1NO+1NC با عملکرد سریع و درجه حفاظت IP66، این مدل را برای تشخیص موقعیت و کنترل حرکت در ماشین آلات صنعتی مناسب کرده اند.

ویژگی های لیمیت سوئیچ XCKM102 اشنایدر الکتریک

• کد فنی و سری محصول: این لیمیت سوئیچ با کد فنی XCKM102 و نام اختصاری XCKM، در خانواده لیمیت سوئیچ های استاندارد XC تله مکانیک قرار دارد.
• نوع عملگر: محصول به یک پیستون قرقره ای فلزی با مکانیسم بازگشت فنری مجهز شده است.
• جهت تحریک: پیستون قرقره ای با حرکت خطی کار می کند و امکان نزدیک شدن قطعه محرک از دو جهت جانبی را دارد.
• نحوه عملکرد: تحریک سوئیچ به وسیله بادامک 30 درجه انجام می شود و کنتاکت ها دارای عملکرد سریع یا Snap Action هستند.
• ترکیب کنتاکت ها: این مدل دارای یک کنتاکت نرمال بسته و یک کنتاکت نرمال باز با آرایش 1NC+1NO است. ترمینال های 21-22 به کنتاکت NC و ترمینال های 13-14 به کنتاکت NO اختصاص دارند.
• بازشدن مثبت کنتاکت: کنتاکت NC از قابلیت بازشدن مثبت برخوردار است؛ یعنی در صورت تحریک مکانیکی صحیح، بازشدن کنتاکت بسته به صورت مستقیم انجام می شود.
• ساختار بدنه: بدنه ثابت محصول از آلیاژ زاماک ساخته شده و نصب آن به وسیله بدنه انجام می شود.
• ورودی کابل: بدنه دارای سه ورودی رزوه شده مخصوص گلند کابل Pg 11 است.
• اتصال الکتریکی: سیم ها به ترمینال های پیچی متصل می شوند و ظرفیت اتصال هر ترمینال از یک سیم 0.34 تا دو سیم 1.5 میلی متر مربع است.
• درجه حفاظت: درجه حفاظت IP66 مقاومت بدنه را در برابر نفوذ گرد و غبار و پاشش پرفشار آب مشخص می کند. درجه مقاومت مکانیکی محصول در برابر ضربه نیز IK05 است.
• مشخصات الکتریکی: رده کنتاکت محصول A300 برای مدارهای AC و Q300 برای مدارهای DC است. جریان عملکرد نامی در رده AC-15 برابر با 3 آمپر در 240 ولت و در رده DC-13 برابر با 0.27 آمپر در 250 ولت اعلام شده است.
• ولتاژ عایقی نامی: این مقدار مطابق استاندارد IEC برابر با 500 ولت و مطابق استانداردهای UL و CSA برابر با 300 ولت است.
• دوام محصول: دوام مکانیکی لیمیت سوئیچ XCKM102 برابر با 20 میلیون سیکل و دوام الکتریکی آن در شرایط آزمون اعلام شده سازنده تا 5 میلیون سیکل است.
• شرایط دمایی: دمای مناسب برای عملکرد محصول از منفی 25 تا مثبت 70 درجه سانتی گراد و محدوده دمای نگهداری آن از منفی 40 تا مثبت 70 درجه سانتی گراد است.
• ابعاد و وزن: ابعاد بدنه محصول 64 میلی متر عرض، 64 میلی متر ارتفاع و 30 میلی متر عمق است. وزن خالص آن نیز حدود 0.255 کیلوگرم اعلام شده است.
• استانداردها: این محصول مطابق استانداردهای IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14 تولید شده و دارای تأییدیه های UL، CSA و CCC است.
• گارانتی سازنده: ضمانت قراردادی اعلام شده برای این محصول 18 ماه است.

کاربرد لیمیت سوئیچ قرقره ای فشاری XCKM102

• نوار نقاله و خطوط انتقال: تشخیص رسیدن قطعه یا بار به یک موقعیت مشخص و ارسال فرمان به مدار کنترل.
• ماشین آلات صنعتی: شناسایی انتهای مسیر حرکت قطعات متحرک و محدود کردن جابه جایی آنها.
• ماشین های برش و تراش: تشخیص موقعیت اجزای متحرک و کنترل توالی عملکرد دستگاه.
• بالابر و تجهیزات جابه جایی: تشخیص رسیدن مکانیزم به نقاط تعیین شده در مسیر حرکت.
• خطوط مونتاژ: کنترل حضور، عبور یا موقعیت قطعات در مراحل مختلف فرایند تولید.
• درب ها و حفاظ های صنعتی: تشخیص باز یا بسته بودن اجزای مکانیکی در مدارهای کنترلی مناسب.

نحوه عملکرد لیمیت سوئیچ قرقره ای فشاری

در این لیمیت سوئیچ، بادامک یا بخش متحرک دستگاه از یکی از دو جهت جانبی با قرقره فلزی تماس پیدا می کند. این تماس، پیستون را به صورت خطی جابه جا کرده و باعث تغییر سریع وضعیت کنتاکت های 1NO+1NC می شود. پس از دور شدن قطعه محرک، فنر داخلی پیستون را به موقعیت اولیه باز می گرداند و وضعیت کنتاکت ها نیز بازیابی می شود. برای جلوگیری از ضربه شدید یا اعمال فشار بیش از حد، محل نصب و مسیر تماس بادامک باید مطابق نقشه فنی سازنده تنظیم شوند.

نکات انتخاب و نصب لیمیت سوئیچ XCKM102

پیش از انتخاب این مدل باید نوع حرکت قطعه، جهت نزدیک شدن بادامک، سرعت تحریک، آرایش کنتاکت مورد نیاز و نوع گلند کابل بررسی شود. XCKM102 برای تحریک جانبی پیستون قرقره ای طراحی شده و سه ورودی Pg 11 دارد؛ بنابراین نباید بدون بررسی ابعاد و نوع رزوه، گلند دیگری برای آن انتخاب شود. همچنین انتخاب نهایی لیمیت سوئیچ باید بر اساس شرایط واقعی مدار فرمان، جریان بار، تعداد دفعات عملکرد و وضعیت محیط نصب انجام گیرد.
