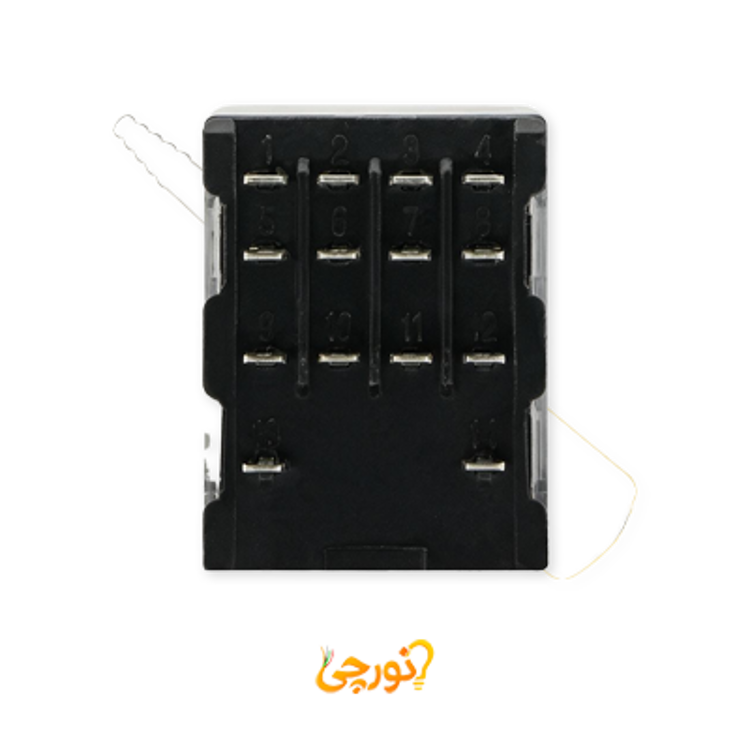

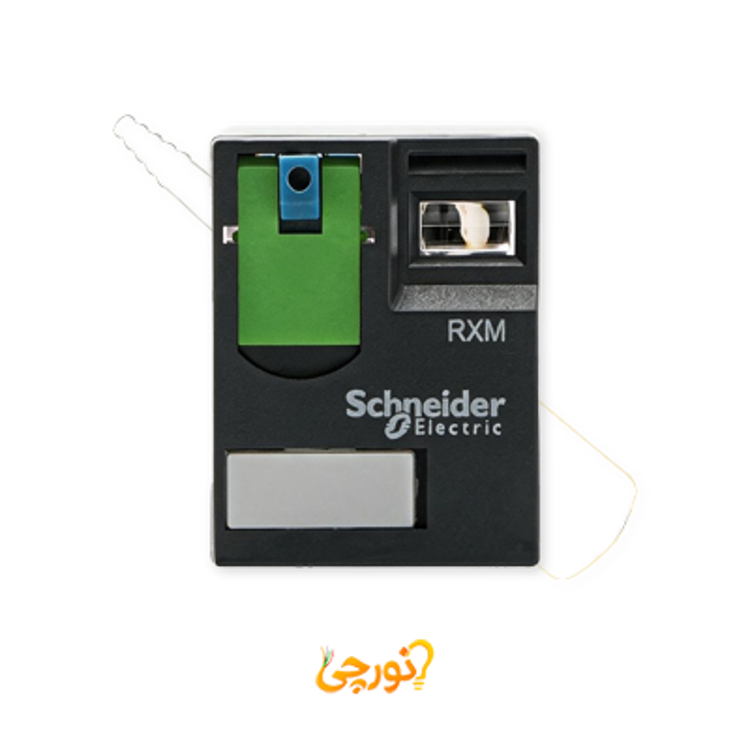

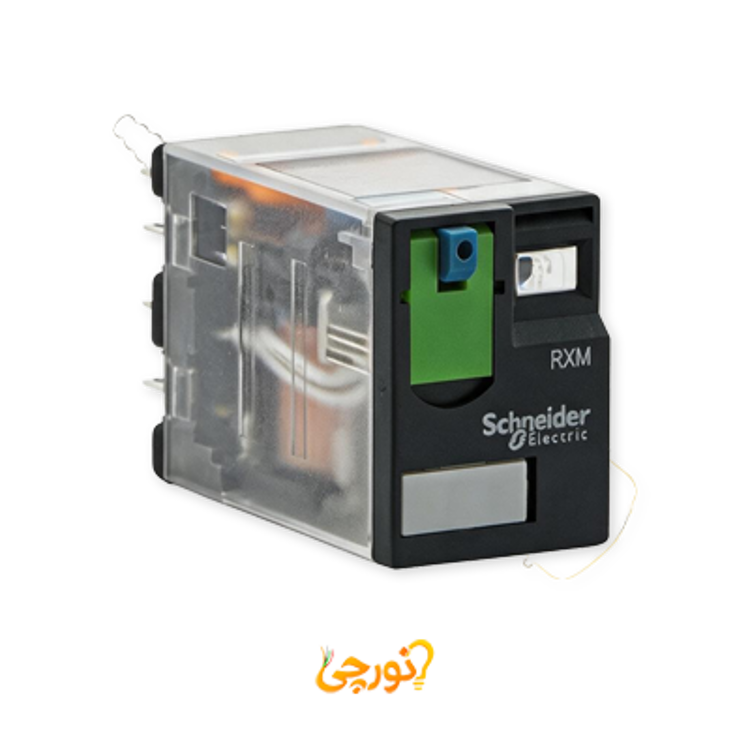

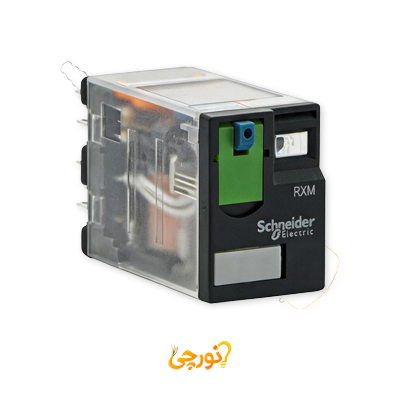

رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر اشنایدر

رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر اشنایدر

رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر اشنایدر الکتریک با کد فنی RXM4AB1P7 از سری Zelio Relay یک رله از نوع Plug-in با کنترل دکمه تست قفل‌دار است. این رله دارای کنتاکت‌های 4C/O (چهار کنتاکت تغییر وضعیت) با جنس AgNi بوده و جریان کاری آن 6 آمپر است. ولتاژ کنترل این محصول 230 ولت متناوب (50/60Hz) و حداکثر ظرفیت سوئیچینگ آن 1500 ولت آمپر واکنشی / 168 وات می‌باشد. مدت زمان اجرا و بازنشانی آن 20 میلی‌ثانیه است. دوام مکانیکی این قطعه 10 میلیون سیکل و دوام الکتریکی آن 100 هزار سیکل است و با استحکام بالا در برابر لرزش و ضربه، قابلیت نصب در هر موقعیتی را دارد.

ویژگی های شاخص رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر اشنایدر

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق RXM4AB1P7 از سری Zelio Relay.
• نوع استفاده و کنترل: از نوع رله‌های قابل نصب روی پایه (Plug-in relay) مجهز به دکمه تست قفل دار و فاقد نشانگر LED.
• ولتاژ کنترل: ولتاژ عملکرد کنترل مدار برابر با 230 ولت متناوب (50/60Hz) با رنج محدودیت ولتاژ 184 تا 253 ولت AC.
• جریان کاری و حرارتی: دارای جریان بار الکتریکی و جریان حرارتی محصول 6 آمپر در دمای محدوده 55- تا 40- درجه سانتی‌گراد.
• نوع کنتاکت: مجهز به 4 کنتاکت تغییر وضعیت (4C/O) با اتصالات از جنس نقره-نیکل (AgNi) و رنج جریان نامی متنوع برای استانداردهای IEC و UL.
• ظرفیت سوئیچینگ: دارای حداکثر ظرفیت سوئیچینگ 1500VA / 168W و حداقل ظرفیت سوئیچینگ 170mW (در 10mA و 17V) با اعتبار ایمنی B10d = 100000.
• ولتاژ عایق و تحمل ناگهانی: ولتاژ عایق نامی 250 ولت (IEC) و 300 ولت (UL/CSA) با میزان تحمل ناگهانی ولتاژ 2.5 کیلو ولت و قدرت دی الکتریک تا 2000 ولت AC.
• زمان اجرا و مشخصات کویل: مدت زمان اجرا و بازنشانی 20 میلی‌ثانیه با میزان متوسط مصرف کویل 1.2 ولت آمپر (در 60 هرتز) و میانگین مقاومت 15000 اهم.
• دوام مکانیکی و الکتریکی: دوام مکانیکی 10,000,000 (ده میلیون) سیکل و دوام الکتریکی 100,000 (صد هزار) سیکل برای بارهای اهمی.
• رنج کاری: قابلیت انجام حداکثر 1800 سیکل در ساعت بدون بار و 1200 سیکل در ساعت تحت بار.
• مقاومت فیزیکی و نصب: استحکام در برابر لرزش تا 5gn و ضربه تا 30gn با قابلیت نصب در هر موقعیتی، درجه حفاظت IP40 و دسته بندی حفاظت RT I.
• استانداردها و گارانتی: مطابق با استانداردهای EN/IEC 61810-1 , CSA C22.2 No 14 , UL 508 و دارای 12 ماه گارانتی معتبر.

کاربرد و موارد استفاده رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر اشنایدر

• اتوماسیون صنعتی و تابلوهای فرمان AC: استفاده گسترده در تابلوهای کنترلی که منبع تغذیه فرمان آن‌ها 230 ولت متناوب است، برای سوئیچینگ بارهای تا 6 آمپر.
• سوئیچینگ چندگانه مدارها: بهره‌گیری از 4 کنتاکت C/O برای کنترل همزمان چهار مدار مجزا که منجر به صرفه‌جویی چشمگیر در فضای تابلو، کاهش تعداد قطعات و ساده‌سازی سیم‌کشی می‌شود.
• سیستم‌های با سوییچینگ مکرر: مناسب برای کاربردهای صنعتی که نیاز به قطع و وصل مداوم دارند، به لطف دوام مکانیکی بسیار بالا (10 میلیون سیکل) و رنج کاری مناسب تحت بار.
• محیط‌های صنعتی پر لرزش: نصب روی ماشین‌آلات و خطوط تولید به دلیل استحکام بالا در برابر لرزش و ضربه، همراه با امکان تست دستی مدار از طریق دکمه تست قفل‌دار.
