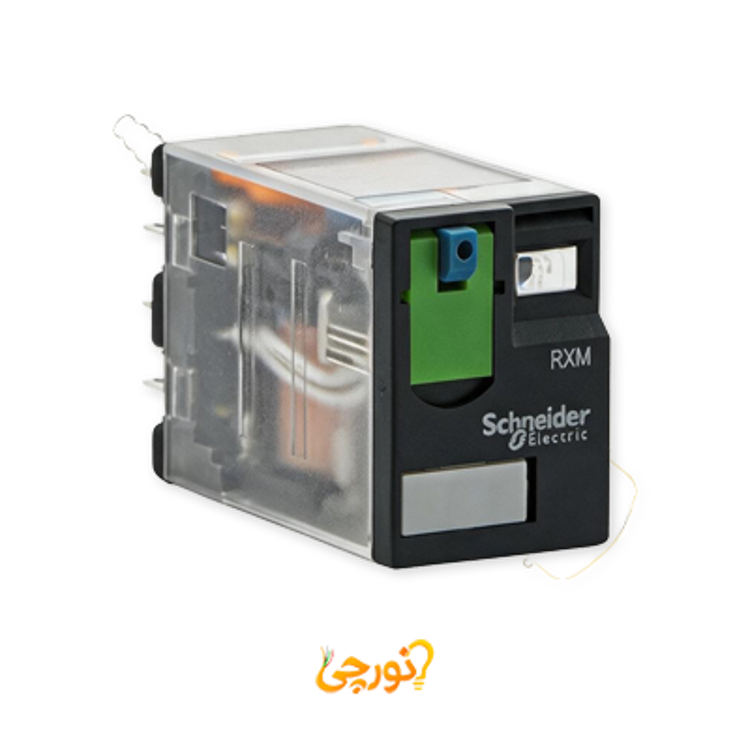

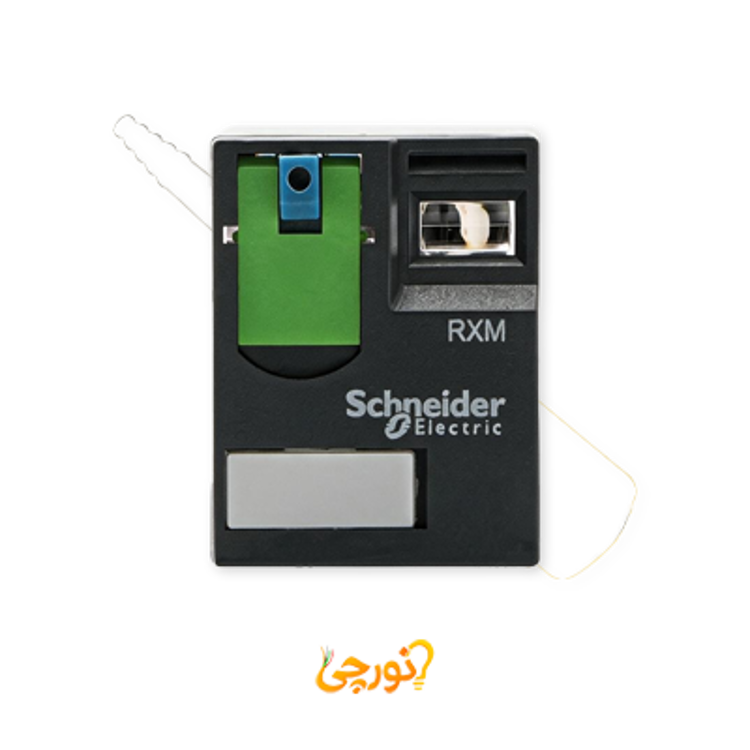

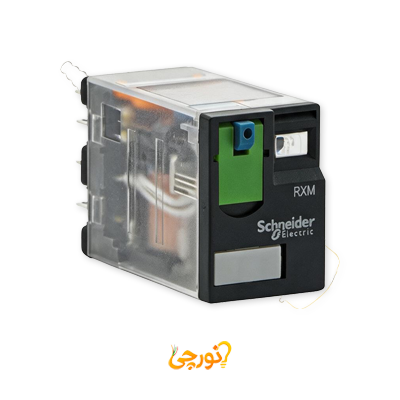

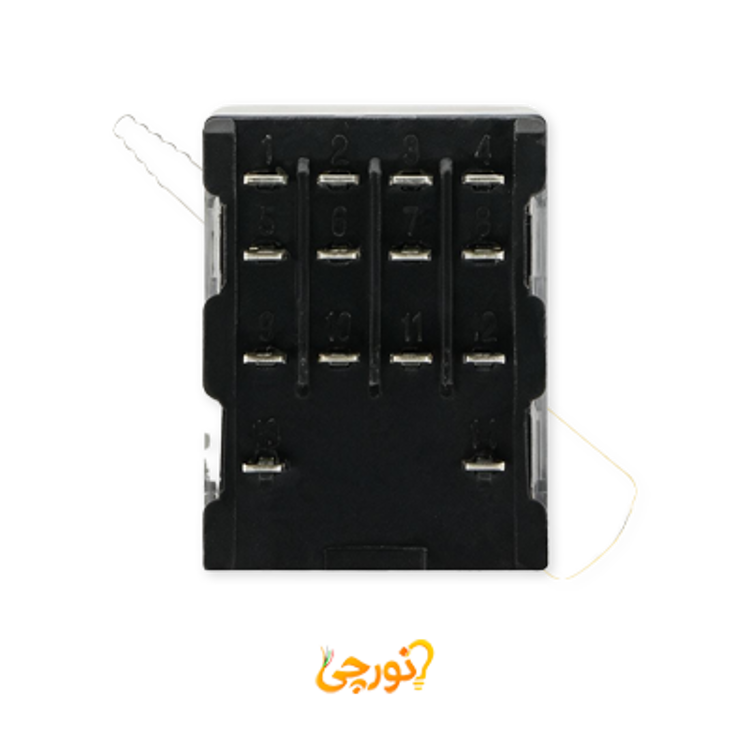

رله شیشه ای 8 پایه 24 ولت AC بدون LED اشنایدر

رله شیشه ای 8 پایه 24 ولت AC بدون LED اشنایدر

رله شیشه ای 8 پایه 24 ولت AC بدون LED اشنایدر با کد فنی RXM2AB1B7 از سری Zelio Relay یک رله پلاگین مینیاتوری است. این رله دارای ولتاژ کنترل 24 ولت متناوب، جریان بار الکتریکی 12 آمپر و کنتاکت‌های 2C/O (دو تغییر وضعیت) می‌باشد. حداکثر ظرفیت سوئیچینگ این محصول 3000 ولت آمپر واکنشی / 336 وات و حداقل آن 170 میلی‌وات است. ولتاژ عایق نامی این محصول 250 ولت (استاندارد IEC) و میزان تحمل ناگهانی ولتاژ آن 4 کیلو ولت می‌باشد. مدت زمان اجرای آن 20 میلی‌ثانیه بوده و با دوام مکانیکی 10 میلیون سیکل، قابلیت نصب در هر موقعیتی را دارد.

ویژگی های شاخص رله شیشه ای 8 پایه 24 ولت AC بدون LED اشنایدر

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق RXM2AB1B7.
• سری و نوع استفاده: متعلق به سری معتبر Zelio Relay از نوع رله‌های پلاگین مینیاتوری (بدون نشانگر LED).
• ولتاژ کنترل: ولتاژ عملکرد کنترل مدار برابر با 24 ولت متناوب (24V AC - 50/60Hz) با رنج محدودیت ولتاژ 19.2 تا 26.4 ولت AC.
• جریان کاری و حرارتی: دارای جریان بار الکتریکی 12 آمپر و جریان حرارتی محصول 12 آمپر در دمای محدوده 55- تا 40- درجه سانتی‌گراد.
• نوع کنتاکت: مجهز به 2 کنتاکت تغییر وضعیت (2C/O) با رنج جریان نامی متنوع برای استانداردهای IEC و UL.
• ظرفیت سوئیچینگ: دارای حداکثر ظرفیت سوئیچینگ 3000VA / 336W و حداقل ظرفیت سوئیچینگ 170mW (در 10mA و 17V) با اعتبار ایمنی B10d = 100000.
• ولتاژ عایق و تحمل ناگهانی: ولتاژ عایق نامی 250 ولت (IEC) و 300 ولت (UL/CSA) با میزان تحمل ناگهانی ولتاژ 4 کیلو ولت (1.2/50 میکروثانیه).
• زمان اجرا و افت ولتاژ: مدت زمان اجرا 20 میلی‌ثانیه با آستانه افت ولتاژ کمتر از 0.15Uc.
• مشخصات کویل: میزان متوسط مصرف کویل 1.2 ولت آمپر در 60 هرتز با میانگین مقاومت 180 اهم در 20 درجه سانتی‌گراد.
• دوام مکانیکی و الکتریکی: دوام مکانیکی 10,000,000 (ده میلیون) سیکل و دوام الکتریکی 100,000 (صد هزار) سیکل برای بارهای اهمی.
• رنج کاری: قابلیت انجام حداکثر 1800 سیکل در ساعت بدون بار و 1200 سیکل در ساعت تحت بار.
• مقاومت فیزیکی و نصب: استحکام در برابر لرزش تا 5gn و ضربه تا 30gn با قابلیت نصب در هر موقعیتی.
• مدت زمان گارانتی: دارای 12 ماه گارانتی معتبر.

کاربرد و موارد استفاده رله شیشه ای 8 پایه 24 ولت AC بدون LED اشنایدر

• اتوماسیون صنعتی و تابلوهای فرمان AC: استفاده گسترده در تابلوهای کنترلی که منبع تغذیه فرمان آن‌ها 24 ولت متناوب (ترانسفورماتورها) است، برای سوئیچینگ بارهای تا 12 آمپر.
• ایزوله و تقویت مدارات: کاربرد ایده‌آل به عنوان اینترفیس برای ایزوله کردن مدارات کنترلی از مدارات قدرت و تقویت سیگنال‌های فرمان در سیستم‌های توزیع برق.
• سیستم‌های با سوییچینگ مکرر: مناسب برای کاربردهای صنعتی که نیاز به قطع و وصل مداوم دارند، به لطف دوام مکانیکی بسیار بالا (10 میلیون سیکل) و رنج کاری مناسب تحت بار.
• تاسیسات ساختمانی و صنعتی: نصب در تابلوهای توزیع روشنایی، سیستم‌های تهویه مطبوع (HVAC) و موتورخانه‌ها که نیازی به نمایشگر LED ندارند و تمرکز بر قیمت‌گذاری بهینه و عملکرد مطمئن است.
