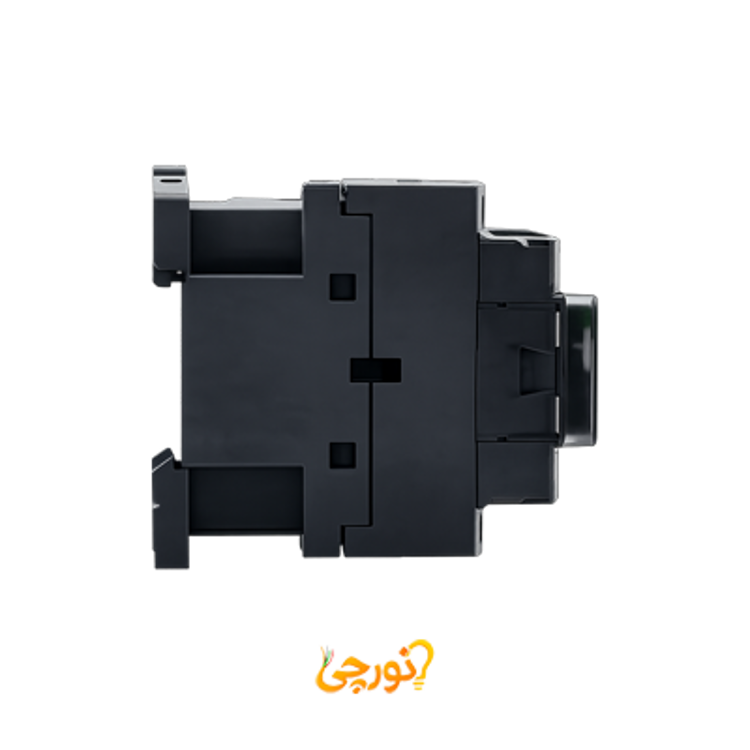

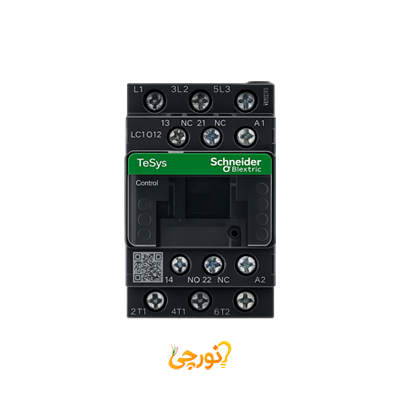

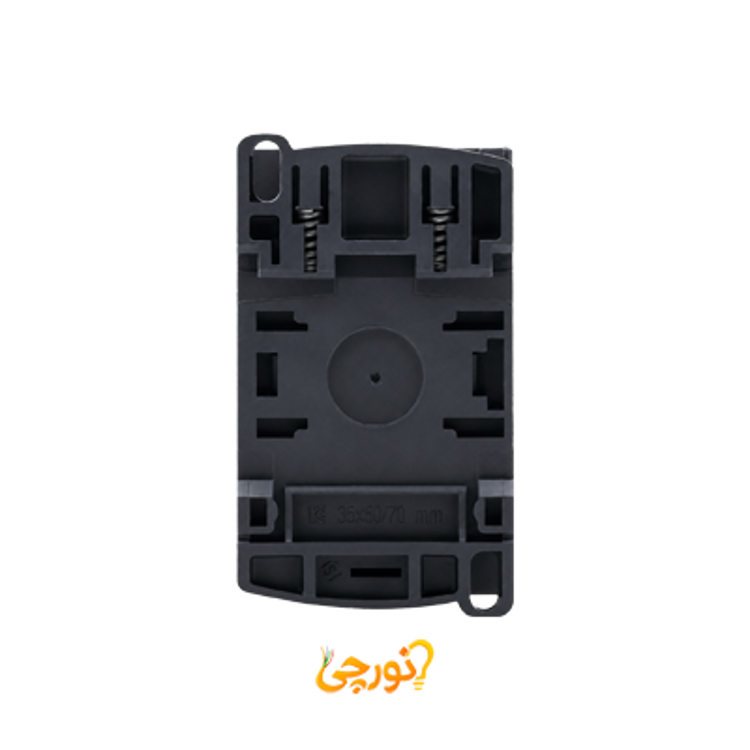

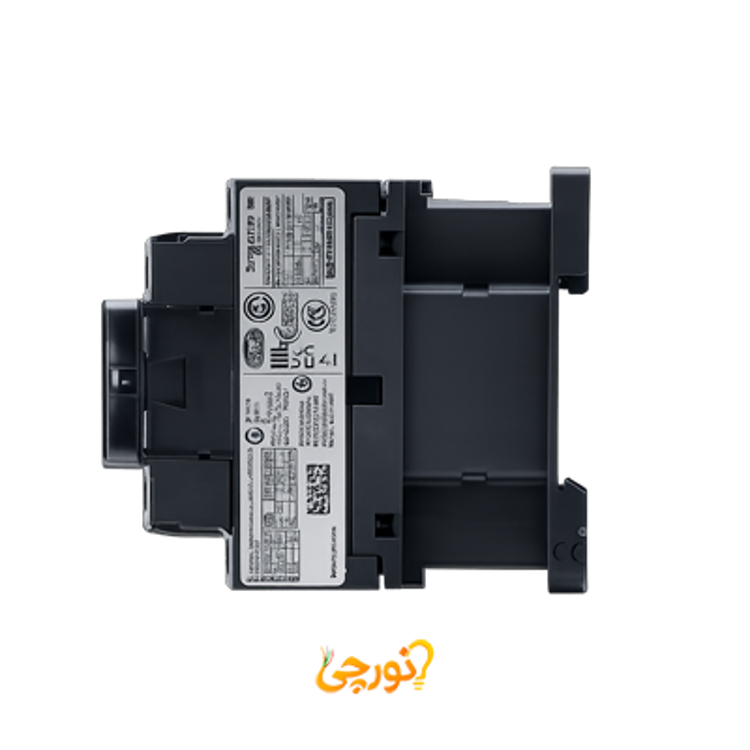

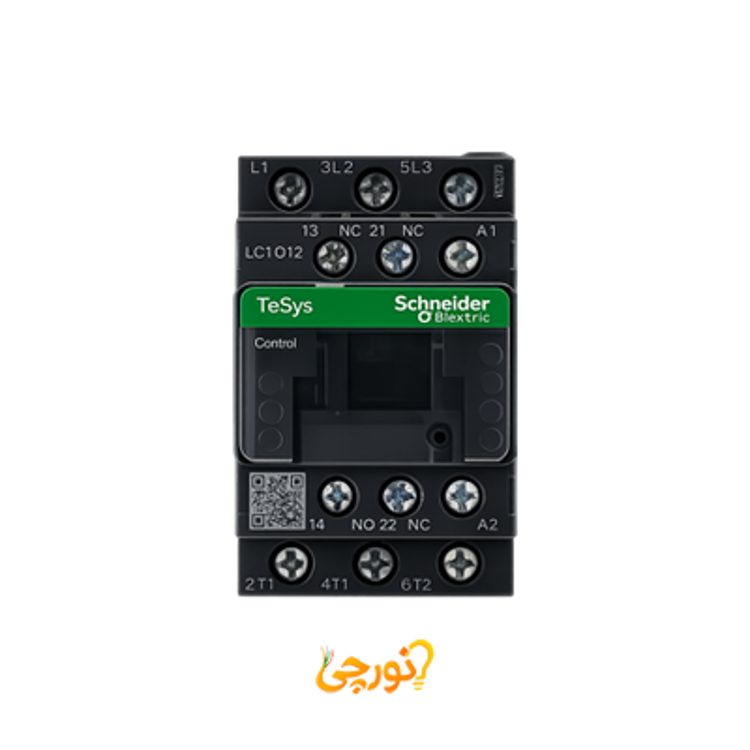

کنتاکتور اشنایدر 12 آمپر 110 ولت AC

کنتاکتور اشنایدر 12 آمپر 110 ولت AC

کنتاکتور اشنایدر 12 آمپر 110 ولت با کد فنی LC1D12F7 از سری محصولات TeSys D این شرکت است. این کنتاکتور 3 پل به عنوان استارتر مستقیم برای کنترل موتورها و بارهای مقاومتی طراحی شده است. ولتاژ مدار کنترل این محصول 110 ولت AC در فرکانس 50 و 60 هرتز بوده و جریان نامی آن در بارهای AC-3 برابر با 9 آمپر و در بارهای AC-1 برابر با 25 آمپر است. دمای مجاز محیط برای عملکرد این دستگاه بین منفی 5 تا مثبت 60 درجه سانتی‌گراد بوده و دارای درجه حفاظت IP20 در قسمت جلویی است. نوع حفاظت این کنتاکتور حرارتی بوده و قابلیت نصب به صورت صفحه ای و ریلی را دارد.

ویژگی های شاخص کنتاکتور 12 آمپر 110 ولت AC اشنایدر

• مشخصات کلی و جریان: جریان نامی این کنتاکتور 9 آمپر با ولتاژ 440 ولت برای بارهای AC-3 و 25 آمپر برای بارهای AC-1 در دمای کمتر از 60 درجه سانتی‌گراد است.
• تعداد پل و کنتاکت: این محصول دارای 3 پل اصلی و یک کنتاکت کمکی با ترکیب 1NO و 1NC می‌باشد.
• توان موتور: توان نامی این کنتاکتور برای کنترل موتور سه فاز 5.5 کیلو وات در ولتاژ 400 تا 380 ولت و 3 کیلو وات در ولتاژ 230 تا 220 ولت بر اساس دسته بندی AC-3 است.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 690 ولت AC در فرکانس 25 تا 400 هرتز و 300 ولت DC با ولتاژ عایق نامی 690 ولت طبق استاندارد IEC و ولتاژ ضربه 6 کیلو ولت می‌باشد.
• ابعاد و وزن: ابعاد این کنتاکتور شامل ارتفاع 77 میلی‌متر، طول 86 میلی‌متر و عرض 45 میلی‌متر با وزن خالص 0.325 کیلوگرم و دارای پوشش محافظ است.
• رنج کاری و واکنش: رنج کاری این دستگاه 3600 دور در ساعت در دمای 60 درجه سانتی‌گراد بوده و زمان واکنش آن 12 تا 22 میلی ثانیه بسته شدن و 4 تا 19 میلی ثانیه باز شدن می‌باشد.
• استانداردها و محیط: تولید این محصول کاملا مطابق با استانداردهای IEC 60947-4-1، IEC 60947-5-1، EN 60947-4-1، UL 508 و CSA C22.2 انجام شده و دارای مقاومت در برابر حریق تا 850 درجه سانتی‌گراد است.

کاربرد و موارد استفاده کنتاکتور 12 آمپر 110 ولت AC اشنایدر

• کنترل موتور: استفاده به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی و حرارتی با جریان تا 25 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب ریلی و صفحه ای جهت حفاظت حرارتی مدارهای قدرت با فرکانس 50 و 60 هرتز.
