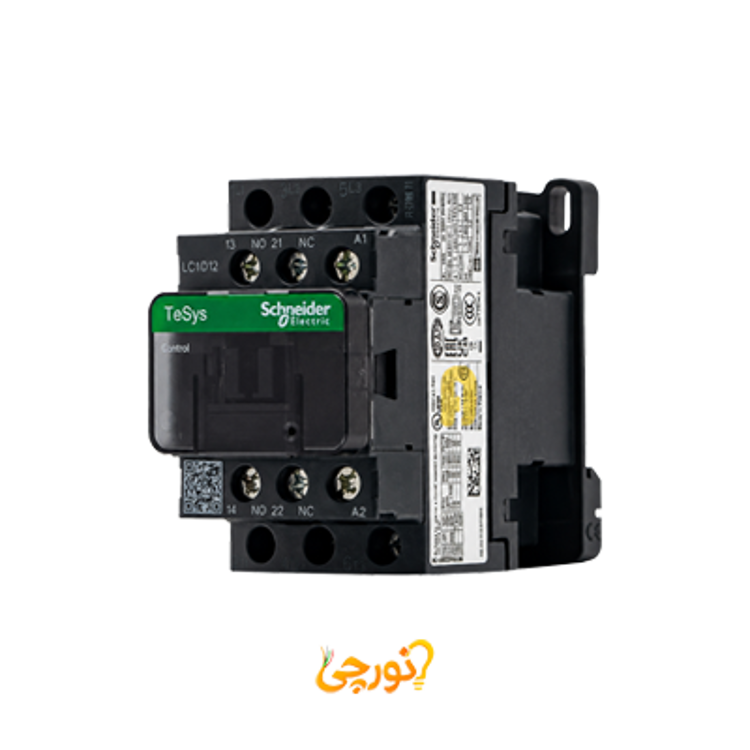

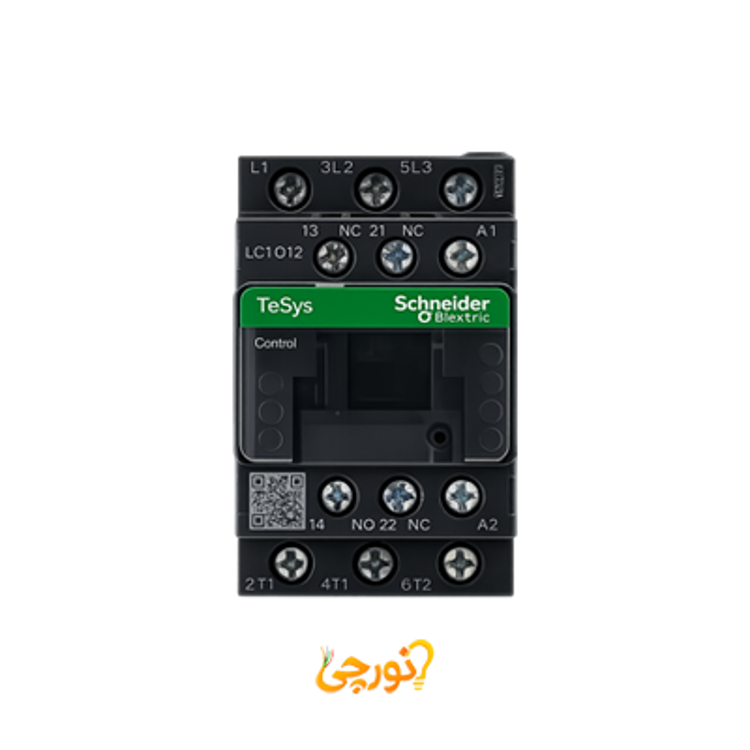

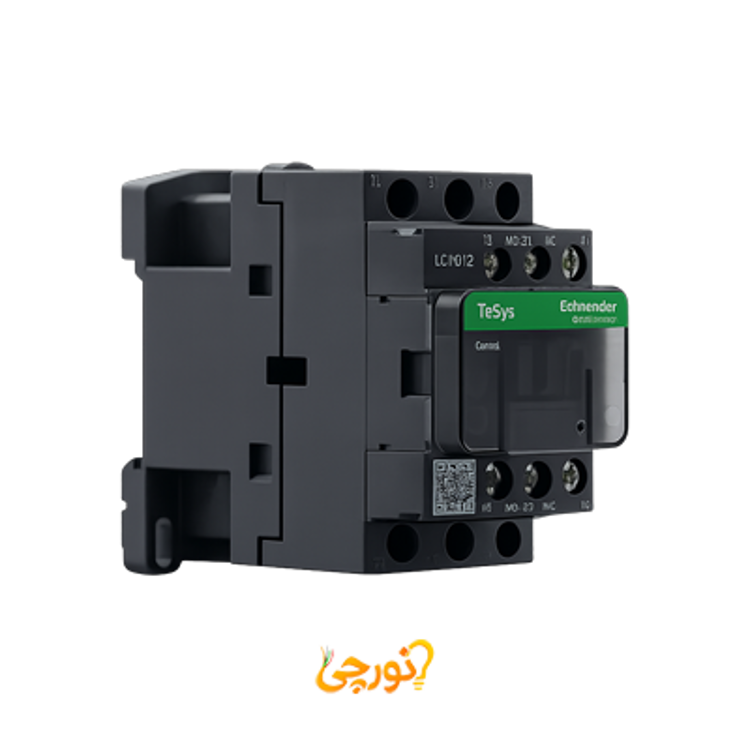

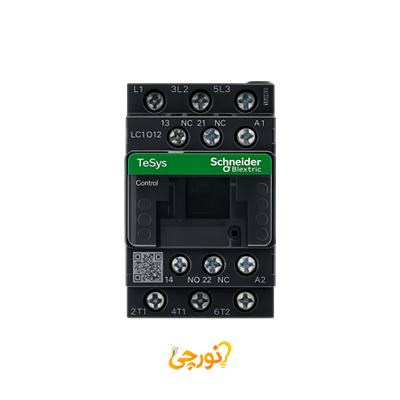

معرفی کنتاکتور ۱۲ آمپر اشنایدر کد فنی LC1D12M7
کنتاکتور ۱۲ آمپر اشنایدر با کد فنی LC1D12M7، یک کنتاکتور سه پل از سری پرکاربرد TeSys D است. بوبین این محصول با ولتاژ ۲۲۰ ولت AC تغذیه شده و برای کنترل موتورهایی با توان ۵.۵ کیلووات (در ۴۰۰ ولت) و بارهای مقاومتی تا ۲۵ آمپر طراحی شده است. دارای درجه حفاظت IP20 و قابلیت نصب صفحهای و ریلی، این کنتاکتور با دوام مکانیکی ۱۵ میلیون سیکل، گزینهای مطمئن برای تابلوهای برق صنعتی است.
ساختار و ویژگیهای فنی
- جریان و توان کاری: جریان نامی ۱۲ آمپر (AC-3) برای موتورهای ۵.۵ کیلوواتی و ۲۵ آمپر (AC-1) برای بارهای مقاومتی.
- بوبین و ولتاژ: ولتاژ کنترل ۲۲۰ ولت AC (50/60 Hz) با حداقل ولتاژ سوئیچینگ ۱۷ ولت.
- کنتاکتهای کمکی: مجهز به ۱ کنتاکت نرمال باز (NO) و ۱ کنتاکت نرمال بسته (NC) برای مدارهای فرمان.

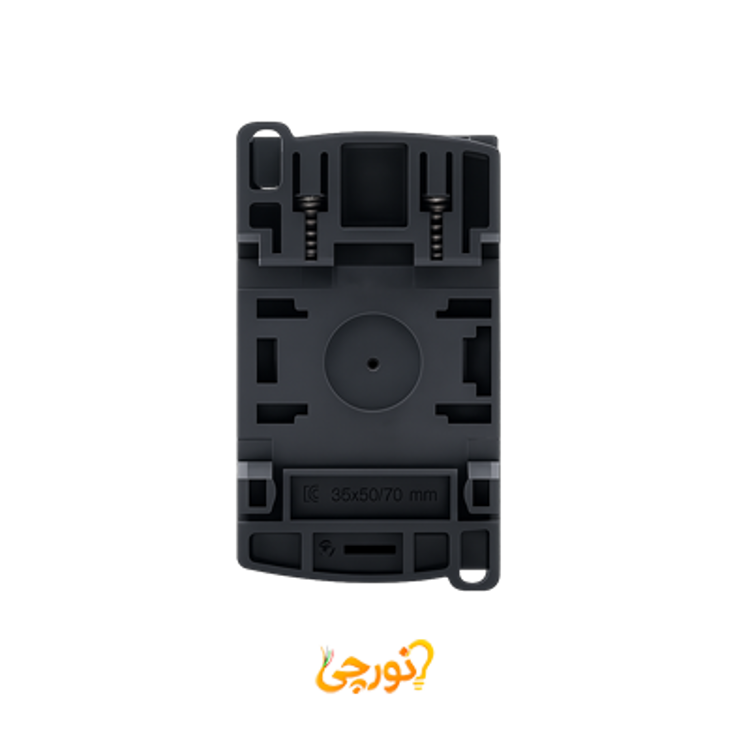

- خانواده و نصب: عضو خانواده TeSys D با درجه حفاظت IP20، قابلیت نصب به صورت صفحهای و روی ریل.
- ظرفیت قطع: توانایی قطع مدار تا ۲۵۰ آمپر در ۴۴۰ ولت با ولتاژ عایق نامی ۶۹۰ ولت.
کاربردها و مصارف
این کنتاکتور به دلیل پشتیبانی از دستهبندیهای کاری AC-1 تا AC-4، کاربردهای گستردهای دارد:
- راهاندازی موتورها: به عنوان کلید اصلی در مدارهای راهاندازی مستقیم (DOL) موتورهای سه فاز با توانهای متوسط.
- کنترل بارهای مقاومتی: قطع و وصل بارهای حرارتی و مقاومتی در تاسیسات مختلف.
- سیستمهای اتوماسیون: استفاده به عنوان المان کلیدی در تابلوهای فرمان با دوام الکتریکی ۲ میلیون سیکل.
- صنایع عمومی: کاربرد گسترده در تابلوهای توزیع برق ساختمانی و صنعتی به دلیل وزن سبک و ابعاد استاندارد.
مزایای کلیدی
- دوام بسیار بالا: دوام مکانیکی ۱۵ میلیون سیکل و الکتریکی ۲ میلیون سیکل که تضمینکننده عمر طولانی محصول است.
- سرعت واکنش عالی: زمان بسته شدن ۱۲ تا ۲۲ و باز شدن ۴ تا ۱۹ میلیثانیه برای عملکرد سریع مدار.
- انعطاف در مونتاژ: پشتیبانی از نصب صفحهای و ریلی جهت تسهیل مونتاژ در انواع تابلوها.
- ایمنی و گواهینامههای بینالمللی: دارای استانداردهای UL، CSA و IEC با حفاظت حرارتی و ولتاژ ضربه ۶ کیلو ولت.
نکات مهم در هنگام خرید و نصب
برای خرید اصل، به کد فنی LC1D12M7 و برچسب اشنایدر دقت کنید. نکته مهم: حتماً ولتاژ فرمان را با ولتاژ بوبین (۲۲۰ ولت AC) همخوانی داده و دمای محیط را در بازه مجاز ۵- تا ۶۰ درجه سانتیگراد نگه دارید. نصب باید توسط تکنسینهای ماهر برق انجام شود. این محصول را از فروشگاه نورچی می توانید تهیه کنید تا از گارانتی و اصل بودن آن اطمینان حاصل کنید.
