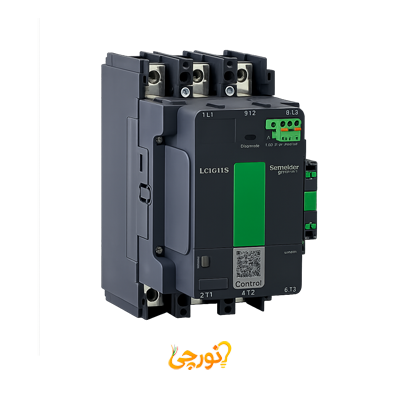

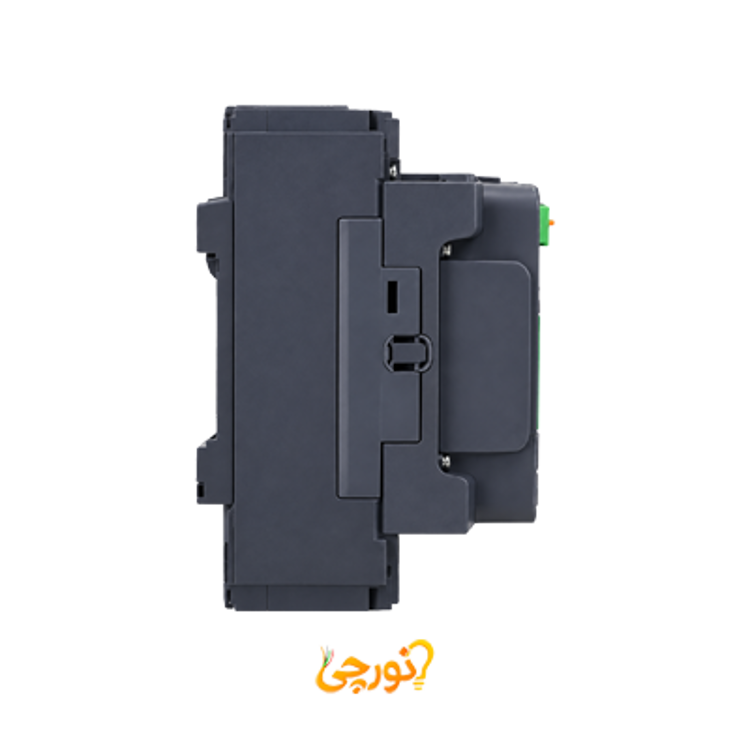

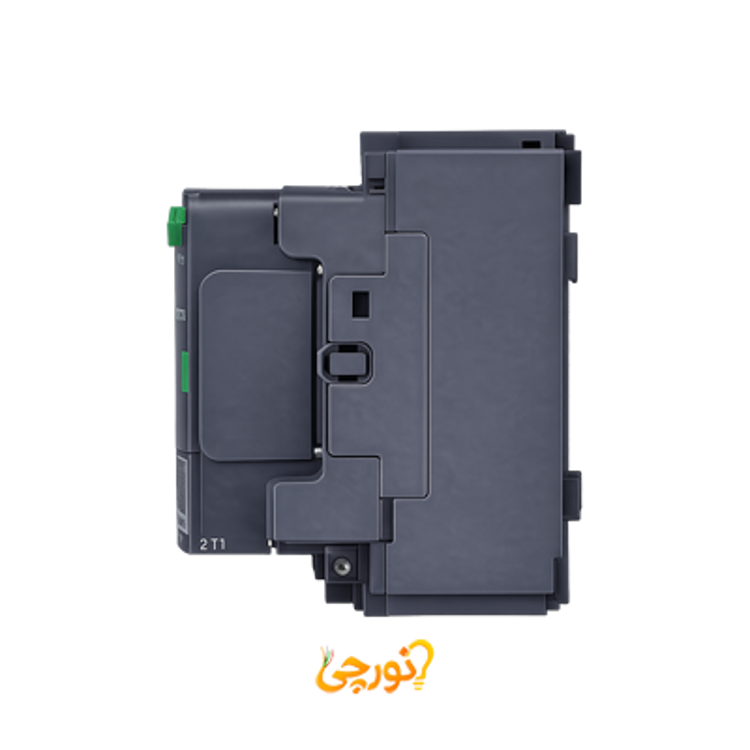

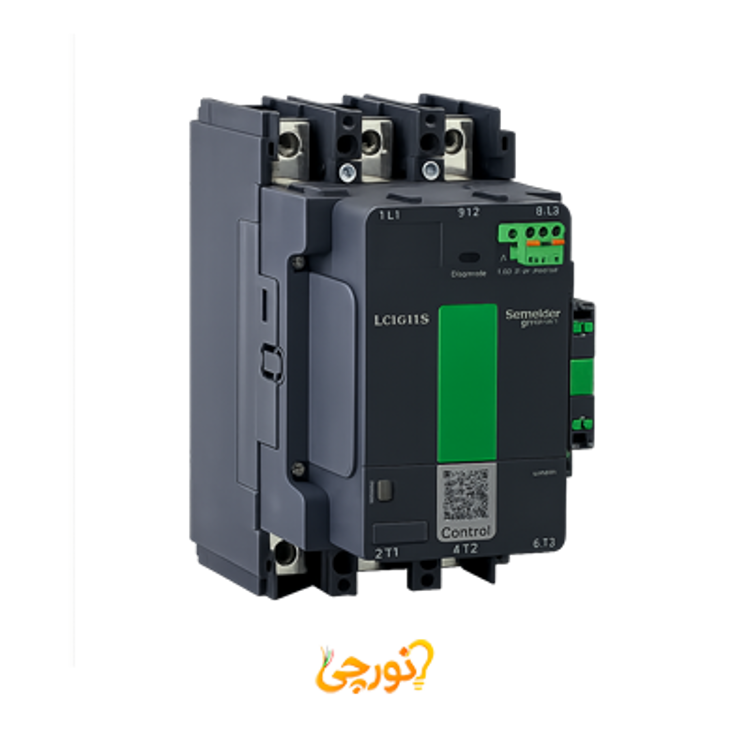

کنتاکتور اشنایدر 150 آمپر 100 تا 250 ولت AC/DC

کنتاکتور اشنایدر 150 آمپر 100 تا 250 ولت AC/DC

کنتاکتور اشنایدر 150 آمپر 100 تا 250 ولت AC/DC با کد فنی LC1G150KUEN از سری TeSys Giga برای کنترل موتور و قطع و وصل مدار طراحی شده است. ولتاژ مدار کنترل این محصول 100 تا 250 ولت AC/DC بوده و جریان نامی آن در بارهای AC-3 برابر 150 آمپر و در AC-1 برابر 275 آمپر است. دمای مجاز عملکرد بین منفی 25 تا مثبت 60 درجه سانتی‌گراد، درجه حفاظت با محافظ برابر با IPX2 و نصب به صورت صفحه ای از دیگر ویژگی های آن است.

ویژگی های شاخص کنتاکتور 150 آمپر 100 تا 250 ولت AC/DC اشنایدر

• مشخصات کلی و جریان: جریان نامی 150 آمپر با ولتاژ 400 ولت برای بارهای AC-3 در دمای کمتر از 60 درجه سانتی‌گراد و 275 آمپر برای بارهای AC-1 در دمای کمتر از 40 درجه سانتی‌گراد.
• تعداد پل و کنتاکت: دارای 3 پل اصلی از نوع 3NO و یک کنتاکت کمکی با ترکیب 1NO و 1NC.
• توان موتور: برای موتور سه فاز شامل 37 کیلو وات در ولتاژ 230 ولت، 75 کیلو وات در 400 تا 415 ولت، 90 کیلو وات در 440 تا 500 ولت، 90 کیلو وات در 690 ولت و 75 کیلو وات در 1000 ولت بر اساس دسته بندی AC-3 و 37 کیلو وات در 230 ولت، 75 کیلو وات در 400 تا 415 ولت، 80 کیلو وات در 440 ولت، 90 کیلو وات در 500 تا 690 ولت و 75 کیلو وات در 1000 ولت بر اساس دسته بندی AC-4.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 1000 ولت AC در فرکانس 50 تا 60 هرتز و 460 ولت DC با ولتاژ عایق نامی 1000 ولت و ولتاژ ضربه 8 کیلو ولت.
• ابعاد و وزن: ابعاد شامل ارتفاع 193، طول 193 و عرض 108 میلی‌متر با وزن خالص 3.6 کیلوگرم به رنگ خاکستری تیره.
• دوام و طول عمر: رنج کاری 500 دور در ساعت در بارهای AC-3، دوام مکانیکی 5 میلیون سیکل و ظرفیت قطع 1280 آمپر در ولتاژ 440 ولت.
• استانداردها و محیط: مطابق با استانداردهای EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، CSA C22.2 No 60947-4-1 و دارای گواهینامه CB Scheme، CCC، cULus، EAC.

کاربرد و موارد استفاده کنتاکتور 150 آمپر 100 تا 250 ولت AC/DC اشنایدر

• کنترل موتور: کاربرد به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3، AC-3e و AC-4.
• بارهای مقاومتی و خازنی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی، اهمی و خازنی با جریان تا 275 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب صفحه ای و اتصالات شینه ای و بولتی جهت حفاظت مدارهای قدرت.
