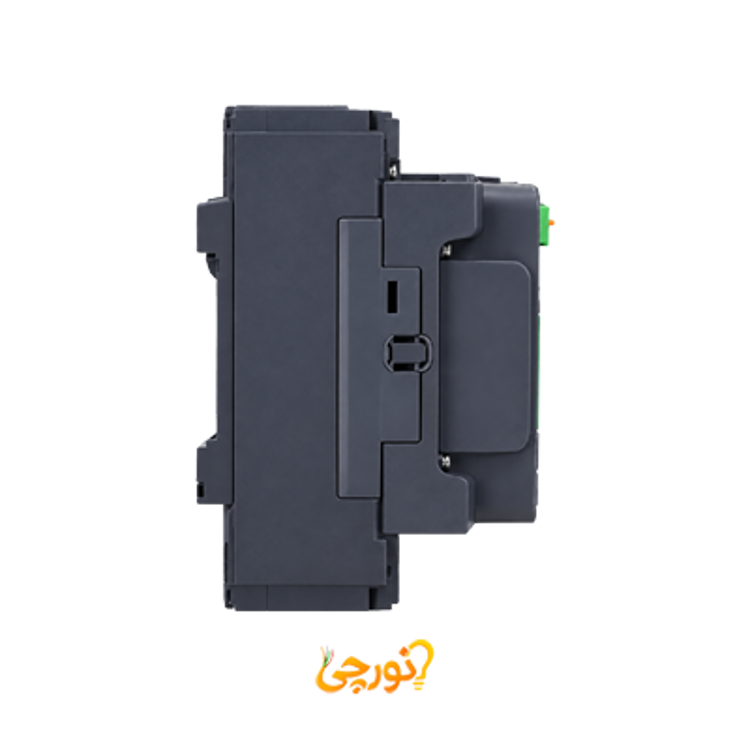

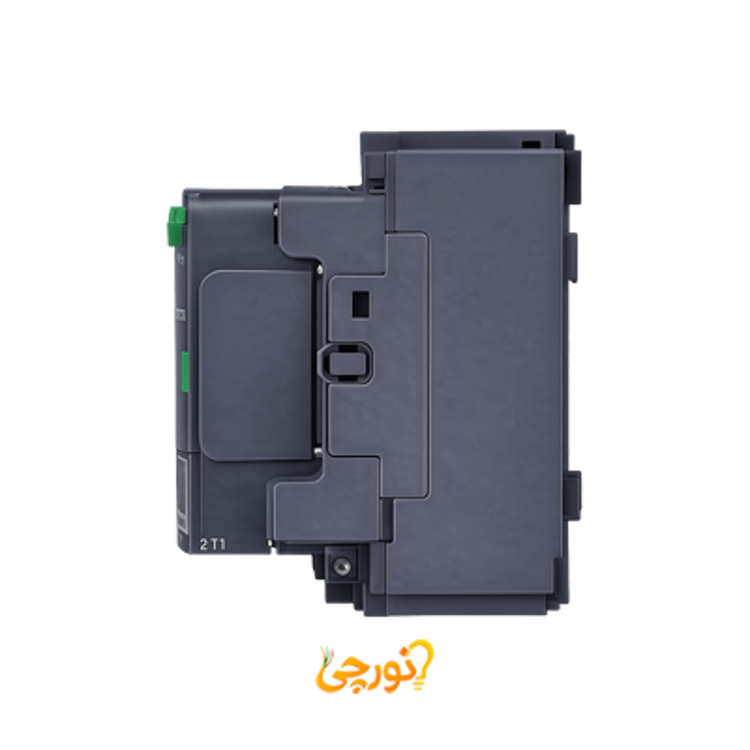

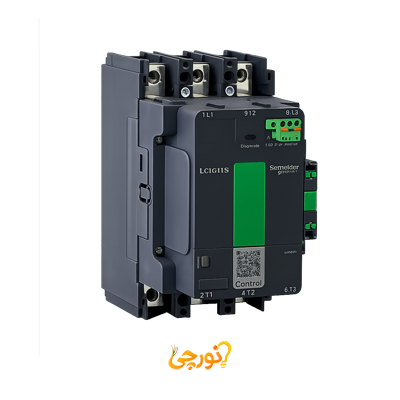

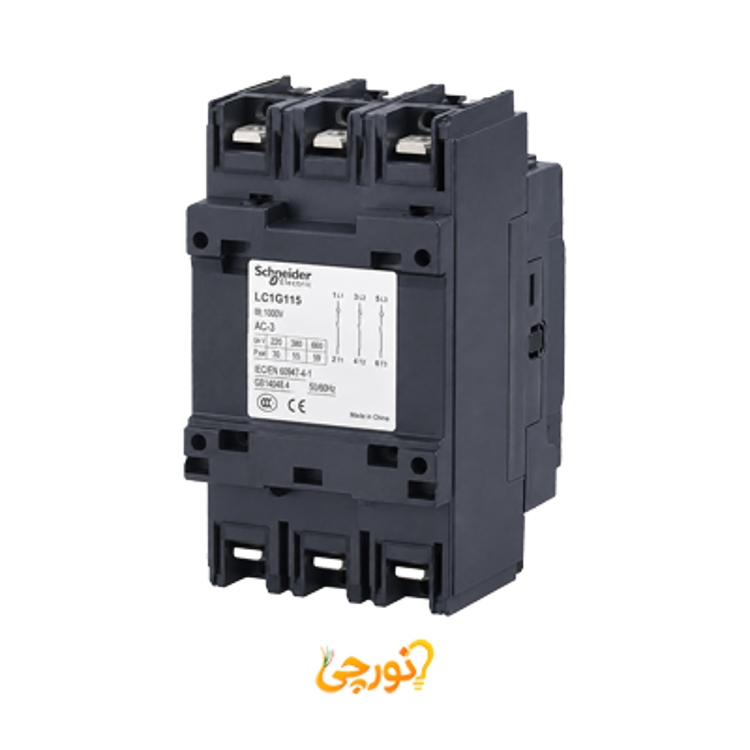

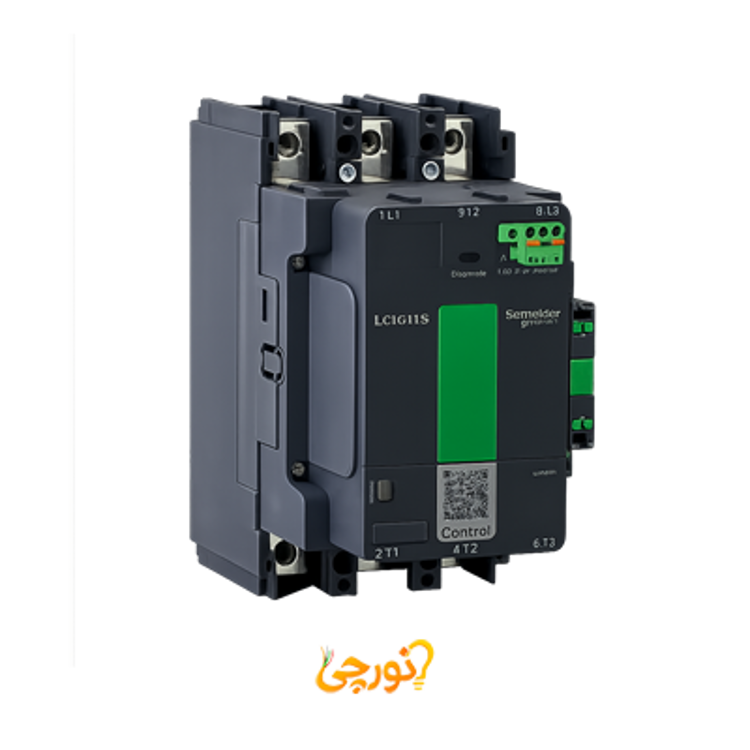

کنتاکتور اشنایدر 225 آمپر 100 تا 250 ولت AC/DC

کنتاکتور اشنایدر 225 آمپر 100 تا 250 ولت AC/DC

کنتاکتور اشنایدر 225 آمپر 100 تا 250 ولت AC/DC با کد فنی LC1G225KUEN از سری TeSys Giga برای کنترل موتور و قطع و وصل مدار طراحی شده است. ولتاژ مدار کنترل این محصول 100 تا 250 ولت AC/DC بوده و جریان نامی آن در بارهای AC-3 برابر 225 آمپر و در AC-1 برابر 330 آمپر است. دمای مجاز عملکرد بین منفی 25 تا مثبت 60 درجه سانتی‌گراد، درجه حفاظت با محافظ برابر با IPX2 و نصب به صورت صفحه ای از دیگر ویژگی های آن است.

ویژگی های شاخص کنتاکتور 225 آمپر 100 تا 250 ولت AC/DC اشنایدر

• مشخصات کلی و جریان: جریان نامی 225 آمپر با ولتاژ 400 ولت برای بارهای AC-3 در دمای کمتر از 60 درجه سانتی‌گراد و 330 آمپر برای بارهای AC-1 در دمای کمتر از 40 درجه سانتی‌گراد.
• تعداد پل و کنتاکت: دارای 3 پل اصلی از نوع 3NO و یک کنتاکت کمکی با ترکیب 1NO و 1NC.
• توان موتور: برای موتور سه فاز شامل 55 کیلو وات در ولتاژ 230 ولت، 110 کیلو وات در 400 تا 415 ولت، 132 کیلو وات در 440 تا 500 ولت، 160 کیلو وات در 690 ولت و 132 کیلو وات در 1000 ولت بر اساس دسته بندی AC-3 و 55 کیلو وات در 230 ولت، 110 کیلو وات در 400 تا 415 ولت، 129 کیلو وات در 440 ولت، 132 کیلو وات در 500 تا 690 ولت و 110 کیلو وات در 1000 ولت بر اساس دسته بندی AC-4.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 1000 ولت AC در فرکانس 50 تا 60 هرتز و 460 ولت DC با ولتاژ عایق نامی 1000 ولت و ولتاژ ضربه 8 کیلو ولت.
• ابعاد و وزن: ابعاد شامل ارتفاع 193، طول 193 و عرض 108 میلی‌متر با وزن خالص 3.6 کیلوگرم به رنگ خاکستری تیره.
• دوام و طول عمر: رنج کاری 500 دور در ساعت در بارهای AC-3، دوام مکانیکی 5 میلیون سیکل و ظرفیت قطع 2050 آمپر در ولتاژ 440 ولت.
• استانداردها و محیط: مطابق با استانداردهای EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، CSA C22.2 No 60947-4-1 و دارای گواهینامه CB Scheme، CCC، cULus، EAC.

کاربرد و موارد استفاده کنتاکتور 225 آمپر 100 تا 250 ولت AC/DC اشنایدر

• کنترل موتور: کاربرد به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3، AC-3e و AC-4.
• بارهای مقاومتی و خازنی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی، اهمی و خازنی با جریان تا 330 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب صفحه ای و اتصالات شینه ای و بولتی جهت حفاظت مدارهای قدرت.
