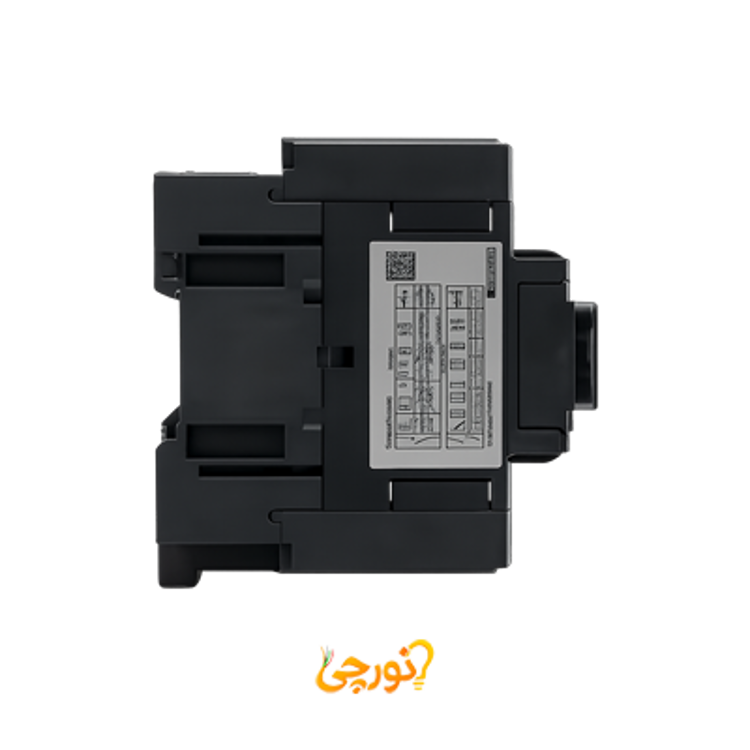

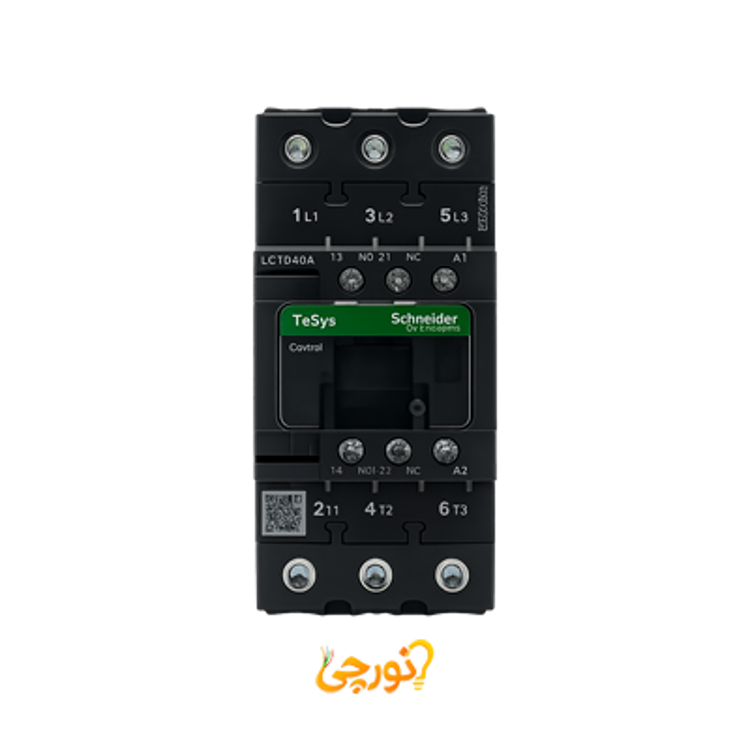

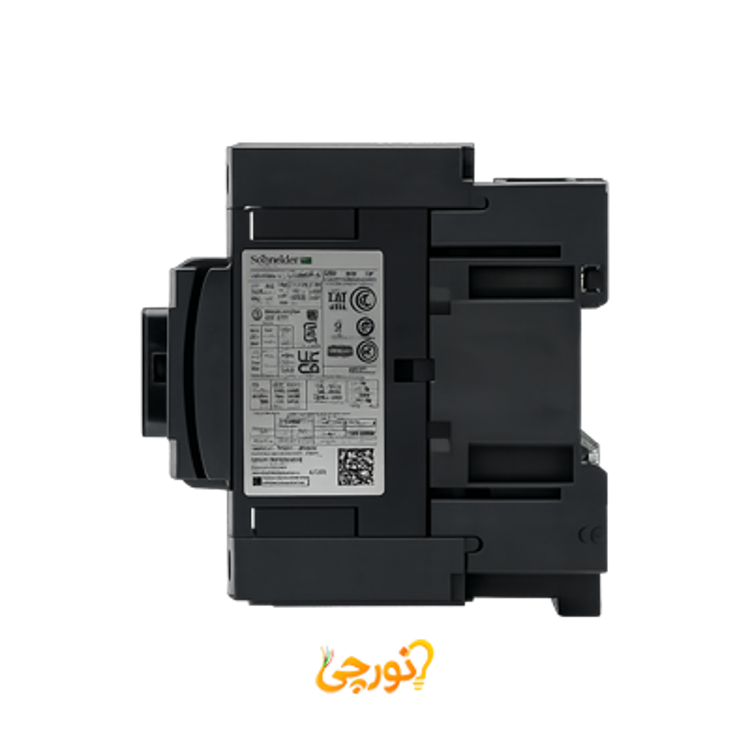

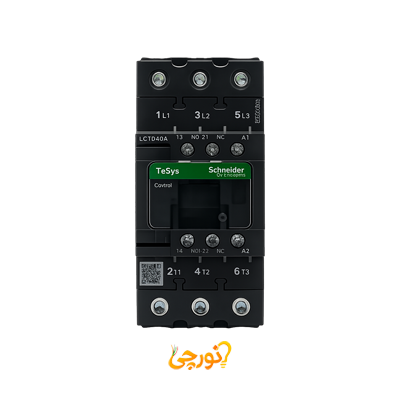

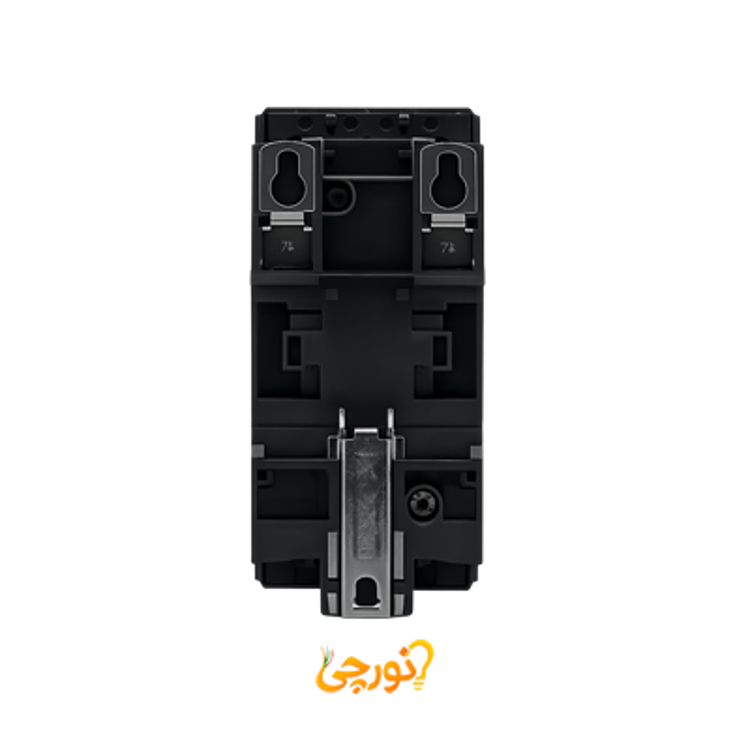

کنتاکتور اشنایدر 65 آمپر 220 ولت AC

کنتاکتور اشنایدر 65 آمپر 220 ولت AC

کنتاکتور اشنایدر 65 آمپر 220 ولت با کد فنی LC1D65AM7 از سری محصولات TeSys D این شرکت است. این کنتاکتور 3 پل به عنوان استارتر مستقیم برای کنترل موتورها و بارهای مقاومتی طراحی شده است. ولتاژ مدار کنترل این محصول 220 ولت AC در فرکانس 50 و 60 هرتز بوده و جریان نامی آن در بارهای AC-3 برابر با 65 آمپر است. این کنتاکتور مطابق با استانداردهای بین المللی IEC 60947-4-1 و IEC 60947-5-1 و همچنین استانداردهای UL و CSA تولید شده است. دمای مجاز محیط برای عملکرد این دستگاه بین منفی 5 تا مثبت 60 درجه سانتی‌گراد بوده و دارای درجه حفاظت IP20 در قسمت جلویی است. نوع حفاظت این کنتاکتور حرارتی بوده و قابلیت نصب به صورت صفحه ای و ریلی را دارد.

ویژگی های شاخص کنتاکتور 65 آمپر 220 ولت اشنایدر

• مشخصات کلی و جریان: جریان نامی این کنتاکتور 65 آمپر با ولتاژ 440 ولت برای بارهای AC-3 و 80 آمپر برای بارهای AC-1 در دمای کمتر از 60 درجه سانتی‌گراد است.
• تعداد پل و کنتاکت: این محصول دارای 3 پل اصلی با ترکیب 3NO و یک کنتاکت کمکی با ترکیب 1NO و 1NC می‌باشد.
• توان موتور: توان نامی این کنتاکتور برای کنترل موتور سه فاز 30 کیلو وات در ولتاژ 400 تا 380 ولت و 18.5 کیلو وات در ولتاژ 230 تا 220 ولت بر اساس دسته بندی AC-3 است.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 690 ولت AC در فرکانس 25 تا 400 هرتز و ولتاژ عایق نامی آن 690 ولت طبق استاندارد IEC می‌باشد.
• وزن و ظاهر: وزن خالص این کنتاکتور 0.86 کیلوگرم بوده و مجهز به پوشش محافظ برای افزایش ایمنی مدار است.
• دوام و طول عمر: دوام مکانیکی این دستگاه 6 میلیون سیکل و دوام الکتریکی آن 1.45 میلیون سیکل در جریان 65 آمپر بارهای AC-3 و ولتاژ 440 ولت می‌باشد.
• استانداردها و محیط: تولید این محصول کاملا مطابق با استانداردهای IEC 60947-4-1، IEC 60947-5-1، EN 60947-4-1، UL 508 و CSA C22.2 انجام شده و دارای مقاومت در برابر حریق تا 850 درجه سانتی‌گراد است.

کاربرد و موارد استفاده کنتاکتور اشنایدر 65 آمپر 220 ولت اشنایدر

• کنترل موتور: استفاده به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی و حرارتی با جریان تا 80 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب ریلی و صفحه ای جهت حفاظت حرارتی مدارهای قدرت با فرکانس 50 و 60 هرتز.
