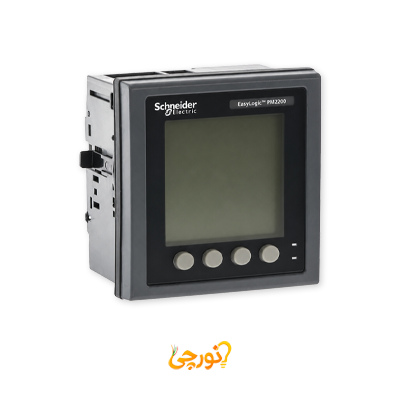

پاورمتر PM2220 پورت RS485 نمایشگر LCD هارمونیک 15 اشنایدر

پاورمتر اشنایدر PM2220 پورت RS485 نمایشگر LCD هارمونیک 15

پاورمتر اشنایدر PM2220 با کد فنی METSEPM2220 از سری PM2000، یک متر دیجیتال کارآمد برای پایش کیفیت برق و انرژی است. این دستگاه مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 در 128 پیکسل بوده و از پروتکل Modbus روی پورت RS485 و نرم افزار PowerLogic ION پشتیبانی می‌کند. پاورمتر PM2220 فاقد ورودی و خروجی دیجیتال است اما قابلیت آنالیز هارمونیک تا مرتبه 15 را دارد. این محصول با ولتاژ تغذیه گسترده 44 تا 277 ولت AC/DC کار می‌کند. ابعاد این دستگاه 96 در 76.09 در 96 میلی‌متر و وزن آن 0.30 کیلوگرم می‌باشد.

ویژگی های شاخص پاورمتر اشنایدر PM2220 پورت RS485 نمایشگر LCD هارمونیک 15

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق METSEPM2220 و متعلق به سری PM2000.
• نوع نمایشگر: مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 × 128 پیکسل برای گرافیک و خوانایی بالای داده‌ها.
• تحلیل هارمونیک: قابلیت آنالیز و اندازه‌گیری هارمونیک جریان و ولتاژ در هر فاز تا مرتبه پانزدهم (15th).
• پارامترهای اندازه گیری: اندازه‌گیری توان (ظاهری، اکتیو، راکتیو)، ولتاژ (35 تا 480 ولت فاز به فاز و 20 تا 277 ولت فاز به نول)، جریان (5 تا 6000 میلی آمپر)، فرکانس (45 تا 65 هرتز)، ضریب توان و انرژی کل.

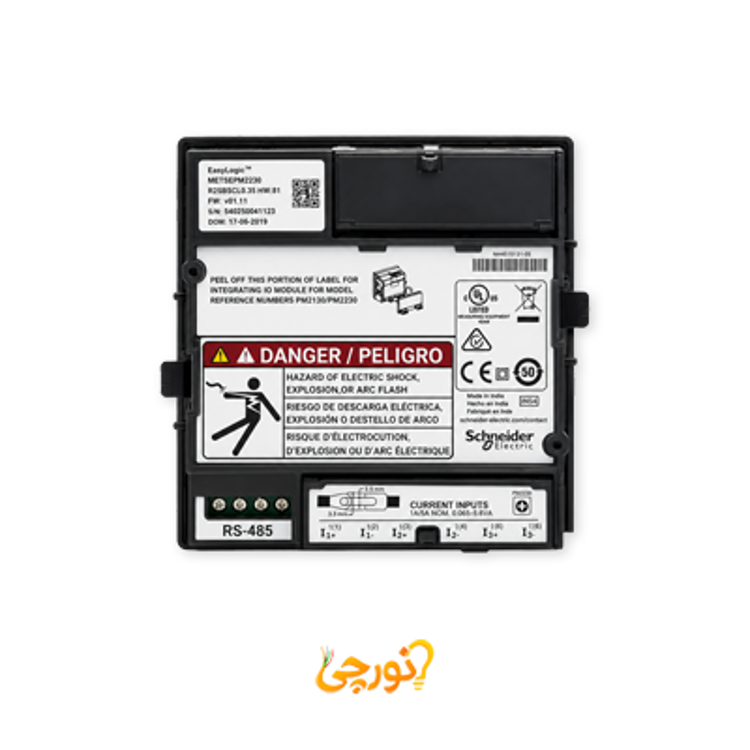

• پروتکل ارتباطی و نرم افزار: پشتیبانی از پروتکل مدبوس (Modbus) با پورت RS485 و سازگاری کامل با نرم‌افزار PowerLogic ION.
• ذخیره اطلاعات و لاگینگ: قابلیت ثبت حداقل و حداکثر مقادیر برای 8 پارامتر مختلف به همراه زمان دقیق ثبت مقادیر.
• ورودی و خروجی: فاقد هرگونه ورودی و خروجی دیجیتال (تعداد I/O: 0) و متمرکز بر اندازه‌گیری دقیق.
• ولتاژ تغذیه: دارای دامنه ولتاژ ورودی گسترده 44 تا 277 ولت متناوب/مستقیم (AC/DC).
• ابعاد و وزن: محصول دارای ابعاد 96 × 76.09 × 96 میلی‌متر و وزن خالص 0.30 کیلوگرم است.

کاربرد و موارد استفاده پاورمتر اشنایدر PM2220 پورت RS485 نمایشگر LCD هارمونیک 15

• پایش کیفیت برق (Power Quality): آنالیز هارمونیک‌ها تا مرتبه 15 در تابلوهای برق برای شناسایی آلاینده‌های شبکه و جلوگیری از آسیب به تجهیزات حساس در محیط‌های صنعتی و تجاری.
• ثبت وقایع و مانیتورینگ: استفاده از قابلیت ثبت حداقل و حداکثر 8 پارامتر برای بررسی نوسانات شبکه و گزارش‌گیری دقیق از عملکرد سیستم در بازه‌های زمانی مختلف.
• مدیریت مصرف انرژی: اندازه‌گیری دقیق انرژی اکتیو، راکتیو و ظاهری جهت محاسبه هزینه‌های برق و بهینه‌سازی مصرف در ساختمان‌ها.
• یکپارچگی با سیستم‌های نرم افزاری: ارسال داده‌های اندازه‌گیری شده به نرم افزار PowerLogic ION و سیستم‌های اسکادا (SCADA) جهت مانیتورینگ مرکزی و قابل اعتماد.
