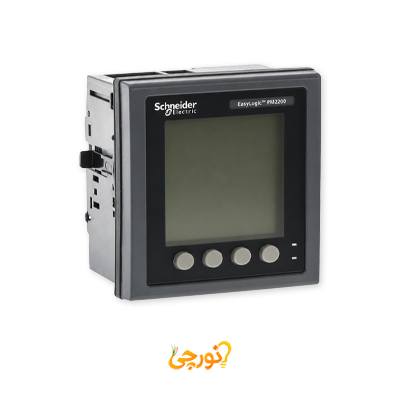

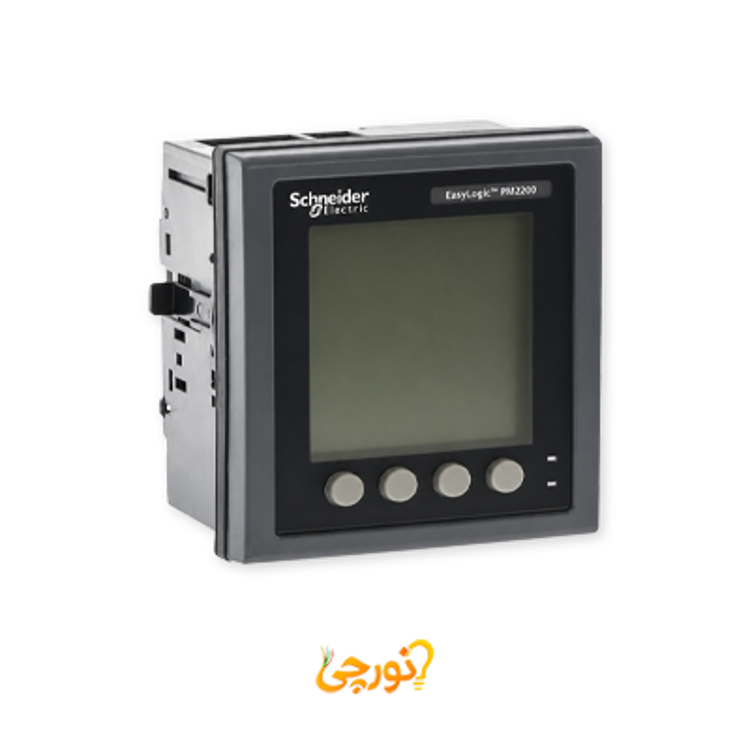

پاورمتر PM2230 پورت RS485 نمایشگر LCD هارمونیک 31 اشنایدر

پاورمتر اشنایدر PM2230 پورت RS485 نمایشگر LCD هارمونیک 31

پاورمتر اشنایدر PM2230 با کد فنی METSEPM2230 از سری PM2000، یک متر دیجیتال پیشرفته برای پایش کیفیت برق و انرژی است. این دستگاه مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 در 128 پیکسل بوده و از پروتکل Modbus روی پورت RS485 و نرم افزار PowerLogic ION پشتیبانی می‌کند. پاورمتر PM2230 فاقد ورودی و خروجی دیجیتال است اما قابلیت آنالیز هارمونیک تا مرتبه 31 را دارد. این محصول با ولتاژ تغذیه 80 تا 277 ولت AC و 100 تا 277 ولت DC کار می‌کند. ابعاد این دستگاه 96 در 76 در 96 میلی‌متر و وزن آن 0.30 کیلوگرم می‌باشد.

ویژگی های شاخص پاورمتر اشنایدر PM2230 پورت RS485 نمایشگر LCD هارمونیک 31

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق METSEPM2230 و متعلق به سری PM2000.

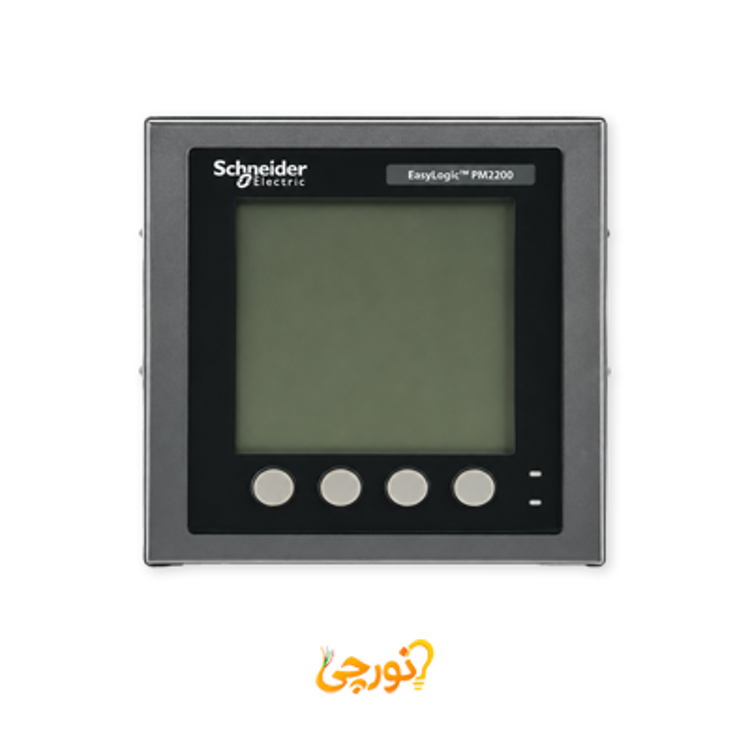

• نوع نمایشگر: مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 × 128 پیکسل برای گرافیک و خوانایی بالای داده‌ها.
• تحلیل هارمونیک: قابلیت آنالیز و اندازه‌گیری دقیق هارمونیک جریان و ولتاژ در هر فاز تا مرتبه سی و یکم (31st).
• پارامترهای اندازه گیری: اندازه‌گیری توان (ظاهری، اکتیو، راکتیو)، ولتاژ (35 تا 480 ولت فاز به فاز و 20 تا 277 ولت فاز به نول)، جریان (5 تا 6000 میلی آمپر)، فرکانس (45 تا 65 هرتز)، ضریب توان و انرژی کل.

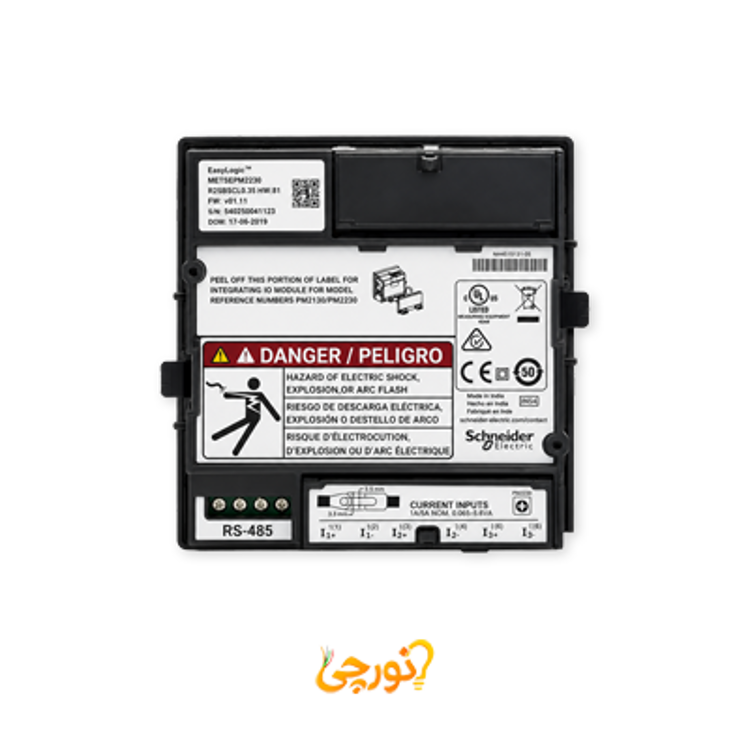

• پروتکل ارتباطی و نرم افزار: پشتیبانی از پروتکل مدبوس (Modbus) با پورت RS485 و سازگاری کامل با نرم‌افزار PowerLogic ION.
• ذخیره اطلاعات و لاگینگ: قابلیت ثبت حداقل و حداکثر مقادیر برای 8 پارامتر به همراه زمان دقیق ثبت، همچنین شامل گزارش مصرف انرژی و گزارش توان.
• ورودی و خروجی: فاقد هرگونه ورودی و خروجی دیجیتال (تعداد I/O: 0) و متمرکز بر اندازه‌گیری دقیق.
• ولتاژ تغذیه: دارای دامنه ولتاژ ورودی 80 تا 277 ولت متناوب (AC) و 100 تا 277 ولت مستقیم (DC).
• ابعاد و وزن: محصول دارای ابعاد 96 × 76 × 96 میلی‌متر و وزن خالص 0.30 کیلوگرم است.

کاربرد و موارد استفاده پاورمتر اشنایدر PM2230 پورت RS485 نمایشگر LCD هارمونیک 31

• پایش کیفیت برق (Power Quality): آنالیز دقیق هارمونیک‌ها تا مرتبه 31 در تابلوهای برق صنعتی و تجاری برای شناسایی آلاینده‌های شبکه و جلوگیری از آسیب به تجهیزات حساس.
• مدیریت و بهینه‌سازی مصرف انرژی: استفاده از گزارش‌های دقیق مصرف انرژی و توان برای محاسبه هزینه‌ها و اجرای طرح‌های بهینه‌سازی مصرف در ساختمان‌ها و کارخانجات.
• یکپارچگی با سیستم‌های نرم افزاری: ارسال داده‌های اندازه‌گیری شده و لاگ‌های ثبت شده به نرم افزار PowerLogic ION و سیستم‌های اسکادا (SCADA) جهت مانیتورینگ مرکزی.
• تابلوهای توزیع تخصصی: گزینه‌ای ایده‌آل برای تابلوهایی که نیازمند ثبت وقایع (حداقل/حداکثر پارامترها با زمان‌بندی) هستند اما به کنتاکتورهای خارجی یا I/O دیجیتال نیاز ندارند.
