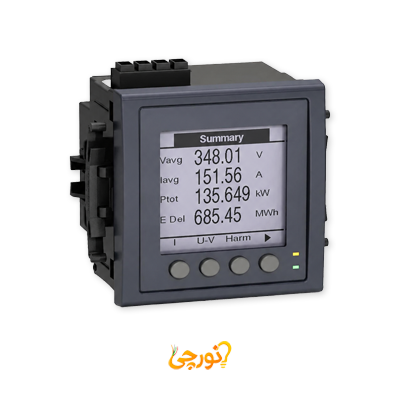

پاورمتر PM5320 پورت RS485 نمایشگر LCD اشنایدر

پاورمتر اشنایدر PM5320 پورت RS485 نمایشگر LCD

پاورمتر اشنایدر PM5320 با کد فنی METSEPM5320 از سری PM5000، یک متر دیجیتال پیشرفته و چندمنظوره برای پایش جامع کیفیت برق و انرژی است. این دستگاه مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 در 128 پیکسل بوده و دارای 2 ورودی و 2 خروجی دیجیتال است. پاورمتر PM5320 از پروتکل Modbus با پورت Ethernet پشتیبانی کرده و قابلیت آنالیز هارمونیک تا مرتبه 31 را دارد. این محصول با ولتاژ تغذیه AC (100 تا 415 ولت) و DC (125 تا 250 ولت) کار می‌کند. ابعاد این پاورمتر 96 در 72 در 96 میلی‌متر و وزن آن 0.43 کیلوگرم می‌باشد.

ویژگی های شاخص پاورمتر اشنایدر PM5320 پورت RS485 نمایشگر LCD

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق METSEPM5320 و متعلق به سری PM5000.
• نوع نمایشگر: مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 × 128 پیکسل برای گرافیک و خوانایی بالای داده‌ها.
• پارامترهای اندازه گیری: اندازه‌گیری توان (اکتیو، راکتیو، ظاهری)، ولتاژ (تا 690 ولت فاز به فاز و 400 ولت فاز به نول)، جریان (10 تا 9000 میلی آمپر)، فرکانس (45 تا 65 هرتز)، ضریب توان و انرژی.
• تحلیل هارمونیک: قابلیت آنالیز و اندازه‌گیری دقیق هارمونیک جریان و ولتاژ در هر فاز تا مرتبه سی و یکم (31st).
• پروتکل ارتباطی: پشتیبانی از پروتکل مدبوس (Modbus) با استفاده از پورت ارتباطی Ethernet برای انتقال سریع داده‌ها.
• ورودی و خروجی دیجیتال: مجهز به 2 ورودی دیجیتال و 2 خروجی دیجیتال برای کنترل مستقیم تجهیزات یا دریافت پالس‌های خارجی.
• ذخیره سازی و لاگینگ: دارای سیستم حافظه پیشرفته شامل گزارش خطاها، ثبت حداقل و حداکثر مقادیر لحظه‌ای، گزارش رویدادها همراه با زمان‌بندی دقیق (Time-stamping) و گزارش‌دهی داده‌ها (Data logging).
• ولتاژ تغذیه: دارای دامنه ولتاژ ورودی پشتیبانی 100 تا 415 ولت متناوب (AC) و 125 تا 250 ولت مستقیم (DC).
• ابعاد و وزن: محصول دارای ابعاد 96 × 72 × 96 میلی‌متر و وزن خالص 0.43 کیلوگرم است.

کاربرد و موارد استفاده پاورمتر اشنایدر PM5320 پورت RS485 نمایشگر LCD

• پایش کیفیت برق (Power Quality): آنالیز دقیق هارمونیک‌ها تا مرتبه 31 در صنایع حساس و مجتمع‌های تجاری برای جلوگیری از آسیب به تجهیزات و کاهش تلفات شبکه.
• اتوماسیون صنعتی پیشرفته: استفاده از ورودی/خروجی‌های دیجیتال داخلی برای اجرای سناریوهای کنترلی، آلارم‌دهی مستقیم و اندازه‌گیری پالس‌ها بدون نیاز به قطعات جانبی اضافی.
• یکپارچگی با شبکه‌های مبتنی بر Ethernet: ارسال حجم بالایی از داده‌های لاگ شده و رویدادها به سرورهای مرکزی، سیستم‌های اسکادا (SCADA) و مدیریت ساختمان (BMS) با سرعت و پایداری بالا.
• مدیریت دقیق انرژی و عیب‌یابی: ثبت وقایع، گزارش خطاها و ثبت مقادیر حدی (Min/Max) برای تحلیل رفتار شبکه، عیب‌یابی اختلالات و بهینه‌سازی الگوی مصرف انرژی.
