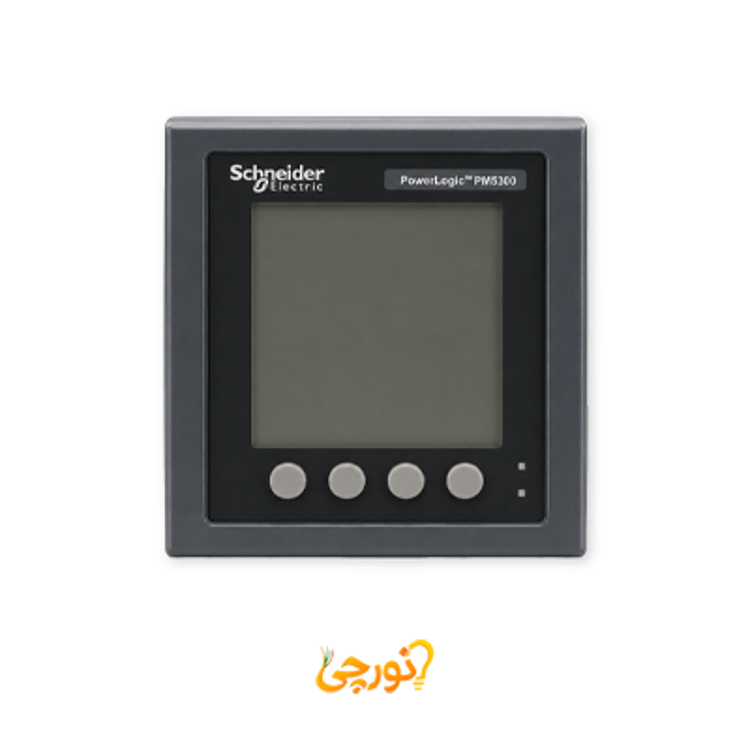

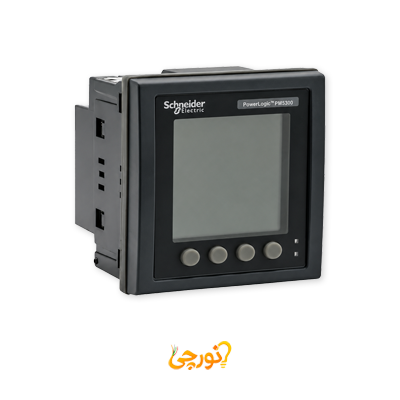

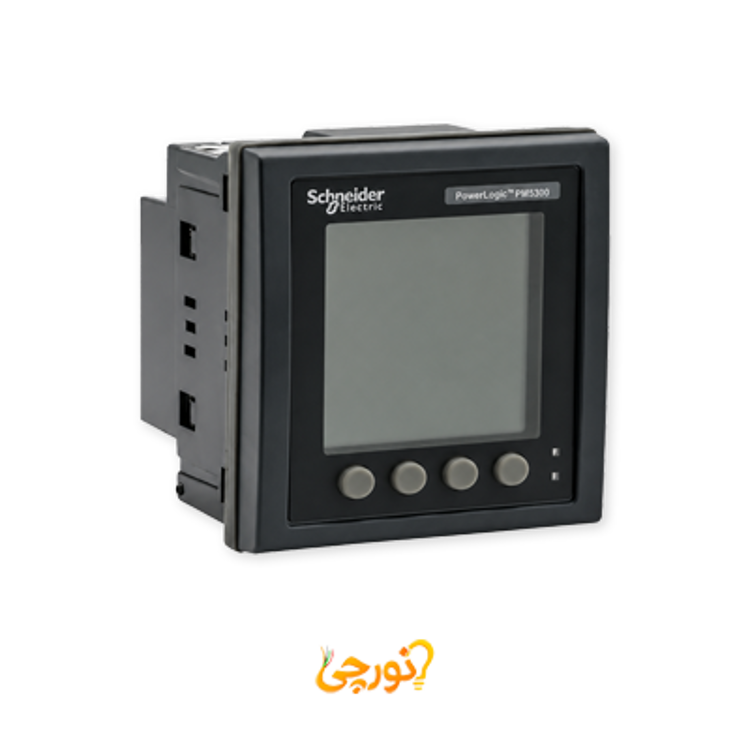

پاورمتر PM5340 پورت RS485 نمایشگر LCD اشنایدر

پاورمتر اشنایدر PM5340 پورت RS485 نمایشگر LCD

پاورمتر اشنایدر PM5340 با کد فنی METSEPM5340 از سری PM5000، یک متر دیجیتال پیشرفته برای پایش جامع کیفیت برق و انرژی است. این دستگاه مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 در 128 پیکسل بوده و دارای 2 ورودی دیجیتال، 2 خروجی دیجیتال و 2 خروجی رله است. پاورمتر PM5340 از پروتکل Modbus با پورت Ethernet پشتیبانی کرده و قابلیت آنالیز هارمونیک تا مرتبه 31 را دارد. این محصول با ولتاژ تغذیه 100 تا 415 ولت AC و 125 تا 250 ولت DC کار می‌کند. ابعاد این پاورمتر 96 در 72 در 96 میلی‌متر و وزن آن 0.43 کیلوگرم می‌باشد.

ویژگی های شاخص پاورمتر اشنایدر PM5340 پورت RS485 نمایشگر LCD

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق METSEPM5340 و متعلق به سری PM5000.
• نوع نمایشگر: مجهز به صفحه نمایش LCD تک رنگ با رزولوشن 128 × 128 پیکسل برای گرافیک و خوانایی بالای داده‌ها.
• پارامترهای اندازه گیری: اندازه‌گیری توان (اکتیو، راکتیو، ظاهری)، ولتاژ (تا 690 ولت فاز به فاز و 400 ولت فاز به نول)، جریان (10 تا 9000 میلی آمپر)، فرکانس (45 تا 65 هرتز)، ضریب توان و انرژی.
• تحلیل هارمونیک: قابلیت آنالیز و اندازه‌گیری دقیق هارمونیک جریان و ولتاژ در هر فاز تا مرتبه سی و یکم (31st).
• پروتکل ارتباطی: پشتیبانی از پروتکل مدبوس (Modbus) با استفاده از پورت ارتباطی Ethernet.
• ورودی و خروجی: مجهز به 2 ورودی دیجیتال، 2 خروجی دیجیتال و 2 خروجی رله برای اجرای سناریوهای پیشرفته کنترلی و آلارم‌دهی مستقیم.
• ذخیره سازی و لاگینگ: دارای سیستم حافظه پیشرفته شامل گزارش خطاها، ثبت حداقل و حداکثر مقادیر لحظه‌ای، گزارش رویدادها با زمان‌بندی دقیق و گزارش‌دهی داده‌ها.
• ولتاژ تغذیه: دارای دامنه ولتاژ ورودی پشتیبانی 100 تا 415 ولت متناوب (AC) و 125 تا 250 ولت مستقیم (DC).
• ابعاد و وزن: محصول دارای ابعاد 96 × 72 × 96 میلی‌متر و وزن خالص 0.43 کیلوگرم است.

کاربرد و موارد استفاده پاورمتر اشنایدر PM5340 پورت RS485 نمایشگر LCD

• پایش کیفیت برق (Power Quality): آنالیز دقیق هارمونیک‌ها تا مرتبه 31 در صنایع حساس برای جلوگیری از آسیب به تجهیزات و کاهش تلفات شبکه.
• اتوماسیون و کنترل فرآیند: استفاده از خروجی‌های رله و دیجیتال داخلی برای اجرای سناریوهای قطع و وصل، آلارم‌دهی مستقیم و کنترل مدارها بدون نیاز به رله‌های خارجی اضافی.
• یکپارچگی با شبکه‌های مبتنی بر Ethernet: ارسال حجم بالایی از داده‌های لاگ شده و رویدادها به سرورهای مرکزی، سیستم‌های اسکادا (SCADA) و مدیریت ساختمان (BMS) با سرعت بالا.
• مدیریت دقیق انرژی و عیب‌یابی: ثبت وقایع، گزارش خطاها و ثبت مقادیر حدی (Min/Max) برای تحلیل رفتار شبکه، عیب‌یابی اختلالات و بهینه‌سازی مصرف انرژی.
