لیمیت سوئیچ اشنایدر قرقره‌ای فشاری XCKM121

لیمیت سوئیچ اشنایدر قرقره‌ای فشاری XCKM121

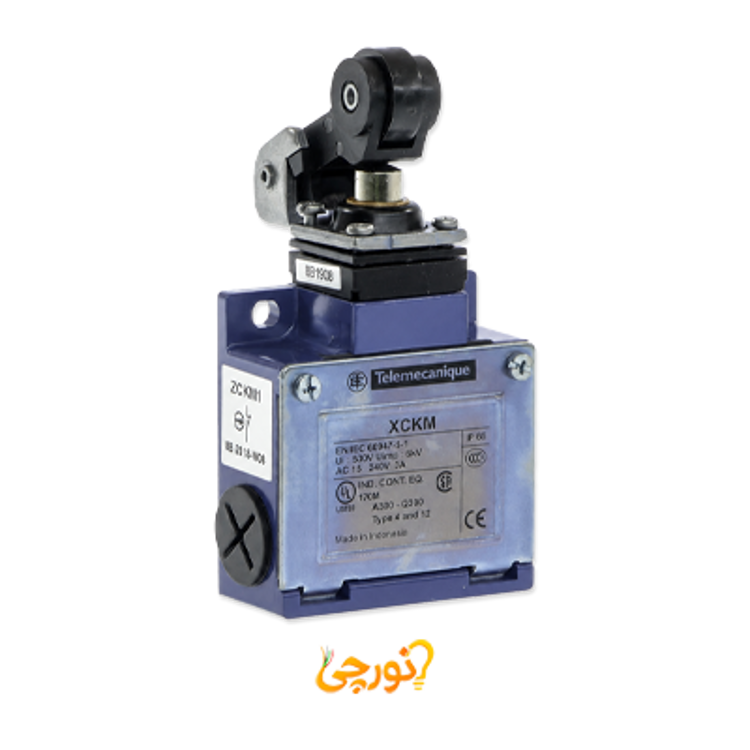

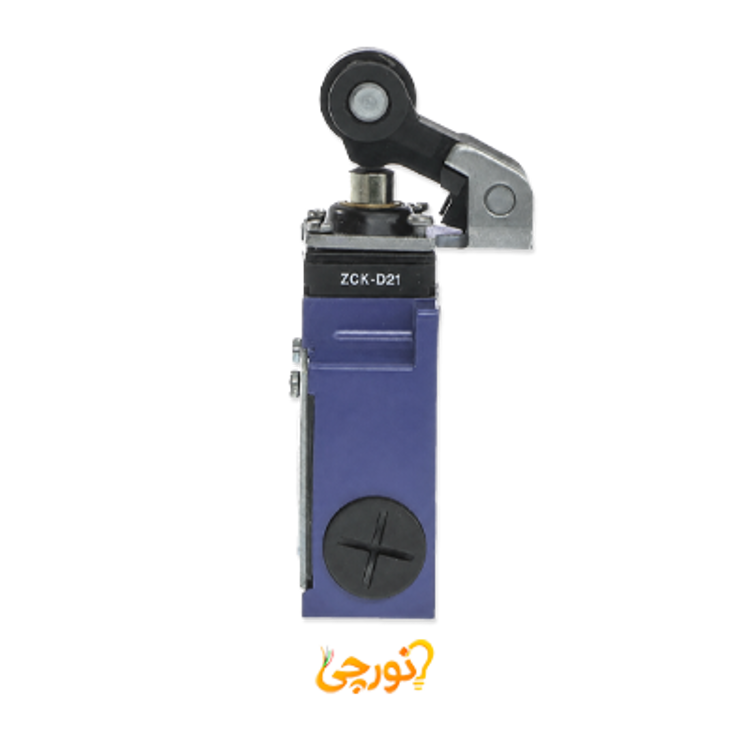

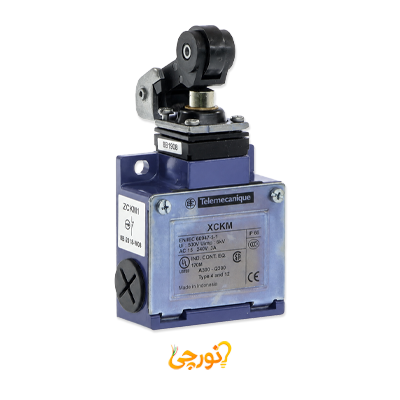

لیمیت سوئیچ اشنایدر قرقره‌ای فشاری با کد فنی XCKM121، یک کلید موقعیت الکترومکانیکی از سری استاندارد XCKM تله مکانیک است. این محصول دارای پیستون اهرمی قرقره‌ای ترموپلاستیکی با حرکت خطی و بازگشت فنری است که با نزدیک‌شدن جانبی بادامک از یک جهت تحریک می‌شود. بدنه فلزی زاماک، کنتاکت‌های 1NC+1NO با عملکرد سریع، بازشدن مثبت کنتاکت NC و درجه حفاظت IP66، این مدل را برای کنترل حرکت و تشخیص موقعیت قطعات در ماشین‌آلات صنعتی مناسب می‌کنند.

ویژگی‌های لیمیت سوئیچ XCKM121 اشنایدر

• کد فنی محصول: این لیمیت سوئیچ با کد فنی XCKM121 و نام اختصاری XCKM، در خانواده لیمیت سوئیچ‌های استاندارد XC تله مکانیک قرار دارد.
• نوع عملکرد: این مدل از نوع لیمیت سوئیچ قرقره‌ای فشاری با حرکت خطی است.
• نوع عملگر: محصول دارای پیستون اهرمی قرقره‌ای ترموپلاستیکی با مکانیسم بازگشت فنری است.
• جنس قرقره: قرقره از جنس ترموپلاستیک ساخته شده و باعث کاهش اصطکاک و سایش هنگام تماس با بادامک می‌شود.
• جهت تحریک: بادامک یا قطعه متحرک باید از کنار و در یک جهت مشخص به عملگر نزدیک شود؛ به همین دلیل این مدل دارای عملکرد افقی یک‌جهته است.
• بازگشت فنری: پس از عبور یا دورشدن قطعه محرک، فنر داخلی پیستون را به موقعیت اولیه بازمی‌گرداند.
• زاویه بادامک: تحریک استاندارد این سوئیچ با استفاده از بادامک 30 درجه انجام می‌شود.
• عملکرد کنتاکت‌ها: کنتاکت‌ها از نوع عملکرد سریع یا Snap Action هستند و پس از رسیدن پیستون به نقطه تحریک، وضعیت آن‌ها به‌سرعت تغییر می‌کند.
• ترکیب کنتاکت‌ها: محصول دارای یک کنتاکت نرمال بسته و یک کنتاکت نرمال باز با آرایش 1NC+1NO است.
• شماره ترمینال‌ها: ترمینال‌های 21-22 به کنتاکت NC و ترمینال‌های 13-14 به کنتاکت NO اختصاص دارند.
• بازشدن مثبت: کنتاکت NC قابلیت بازشدن مثبت دارد و حداقل نیروی لازم برای این عملکرد 24 نیوتن است.
• نیروی تحریک: حداقل نیروی مورد نیاز برای تحریک عادی لیمیت سوئیچ 8 نیوتن است.
• جنس بدنه: بدنه ثابت محصول از آلیاژ فلزی زاماک ساخته شده و نصب لیمیت سوئیچ به‌وسیله بدنه انجام می‌شود.
• ورودی کابل: بدنه دارای سه ورودی رزوه‌شده برای نصب گلند کابل Pg 11 است.
• اتصال الکتریکی: سیم‌ها به ترمینال‌های پیچی متصل می‌شوند. ظرفیت اتصال ترمینال‌ها از یک سیم 0.34 تا دو سیم 1.5 میلی‌متر مربع است.
• درجه حفاظت: درجه حفاظت IP66 مقاومت بدنه را در برابر نفوذ گردوغبار و پاشش پرفشار آب نشان می‌دهد.
• مقاومت در برابر ضربه: درجه IK05 میزان مقاومت محفظه در برابر ضربه مکانیکی را مشخص می‌کند.
• رده کنتاکت: رده عملکرد کنتاکت‌ها A300 برای مدارهای AC و Q300 برای مدارهای DC است.
• ظرفیت الکتریکی: جریان عملکرد نامی در رده AC-15 برابر با 3 آمپر در 240 ولت و در رده DC-13 برابر با 0.27 آمپر در 250 ولت است.
• جریان حرارتی قراردادی: جریان حرارتی قراردادی محصول در محفظه بسته 10 آمپر AC است.
• ولتاژ عایقی نامی: ولتاژ عایقی محصول مطابق IEC برابر با 500 ولت و مطابق استانداردهای UL و CSA برابر با 300 ولت است.
• ولتاژ ضربه‌ای نامی: ولتاژ قابل‌تحمل ضربه‌ای محصول 6 کیلوولت است.
• حفاظت اتصال کوتاه: برای حفاظت مدار، استفاده از فیوز کارتریجی 10 آمپر نوع gG توصیه شده است.
• سرعت تحریک: حداقل سرعت تحریک 0.01 متر بر دقیقه و حداکثر سرعت مجاز عملکرد 1.5 متر بر ثانیه است.
• مقاومت در برابر ضربه و لرزش: محصول در برابر ضربه 50gn به مدت 11 میلی‌ثانیه و لرزش 25gn در محدوده فرکانسی 10 تا 500 هرتز مقاومت دارد.
• دوام مکانیکی: دوام مکانیکی لیمیت سوئیچ XCKM121 برابر با 20 میلیون سیکل است.
• دوام الکتریکی: دوام الکتریکی محصول در شرایط آزمون تعیین‌شده توسط سازنده تا 5 میلیون سیکل اعلام شده است.
• دمای عملکرد: محدوده دمای مجاز عملکرد محصول از منفی 25 تا مثبت 70 درجه سانتی‌گراد است.
• دمای نگهداری: محصول در دمای منفی 40 تا مثبت 70 درجه سانتی‌گراد قابل نگهداری است.
• ابعاد و وزن: ابعاد بدنه محصول 64×64×30 میلی‌متر و وزن خالص آن 0.30 کیلوگرم است.
• استانداردها: این محصول مطابق استانداردهای IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14 تولید شده است.
• تأییدیه‌ها: تأییدیه‌های CCC، UL و CSA برای این مدل در دیتاشیت رسمی درج شده‌اند.
• گارانتی سازنده: ضمانت قراردادی اعلام‌شده برای محصول 18 ماه است.

کاربرد لیمیت سوئیچ قرقره‌ای فشاری XCKM121

• ماشین‌آلات صنعتی: تشخیص رسیدن قطعات متحرک به نقطه مشخص و ارسال فرمان توقف یا تغییر مرحله عملکرد دستگاه.
• نوار نقاله و خطوط انتقال: تشخیص عبور قطعه یا مکانیزم متحرک با تماس جانبی و تدریجی با قرقره.
• ماشین‌های تراش و برش: کنترل موقعیت بخش‌های متحرک در نقاط تعیین‌شده مسیر.
• خطوط مونتاژ: تشخیص حضور یا موقعیت قطعاتی که از یک جهت مشخص به عملگر نزدیک می‌شوند.
• تجهیزات بسته‌بندی: کنترل موقعیت اجزای مکانیکی و تشخیص پایان یا آغاز یک مرحله از فرایند.
• بالابر و تجهیزات جابه‌جایی: تشخیص رسیدن مکانیزم متحرک به نقاط کنترلی تعیین‌شده، در صورت سازگاری جهت حرکت با عملگر یک‌جهته.

نحوه عملکرد لیمیت سوئیچ قرقره‌ای فشاری

در لیمیت سوئیچ XCKM121، بادامک یا قطعه متحرک از یک جهت جانبی با قرقره ترموپلاستیکی تماس پیدا می‌کند. حرکت بادامک، اهرم قرقره‌ای را فشرده کرده و باعث جابه‌جایی خطی پیستون می‌شود. پس از رسیدن پیستون به نقطه تحریک، وضعیت کنتاکت‌های 1NC+1NO به‌صورت سریع تغییر می‌کند. با عبور یا دورشدن بادامک، فنر داخلی پیستون را به موقعیت اولیه بازمی‌گرداند و وضعیت کنتاکت‌ها نیز بازیابی می‌شود. وجود قرقره، تماس بادامک با عملگر را روان‌تر کرده و اصطکاک و سایش را کاهش می‌دهد.

تفاوت XCKM121 با مدل XCKM115

لیمیت سوئیچ XCKM121 دارای هد پیستونی، عملگر قرقره‌ای و حرکت خطی است و با نزدیک‌شدن جانبی بادامک از یک جهت تحریک می‌شود. در مقابل، مدل XCKM115 دارای هد چرخشی و اهرم قرقره‌ای است که حرکت زاویه‌ای دارد و از دو جهت جانبی قابل تحریک است. بنابراین XCKM121 برای مسیرهای یک‌جهته و فشردن خطی پیستون مناسب است؛ اما XCKM115 در مسیرهایی که امکان حرکت قطعه از هر دو جهت وجود دارد، انعطاف بیشتری ارائه می‌دهد.

نکات انتخاب و نصب لیمیت سوئیچ XCKM121

پیش از انتخاب این مدل باید جهت نزدیک‌شدن بادامک، سرعت حرکت، زاویه تماس، نیروی واردشده به پیستون، آرایش کنتاکت مورد نیاز و نوع گلند کابل بررسی شود. بادامک باید از جهت صحیح و به‌صورت تدریجی با قرقره تماس پیدا کند و نباید نیروی جانبی نامناسب، ضربه شدید یا جابه‌جایی بیش از حد به عملگر وارد شود. مسیر حرکت باید امکان بازگشت آزادانه پیستون را فراهم کند. همچنین بدنه دارای سه ورودی Pg 11 است و گلند کابل باید با همین نوع رزوه مطابقت داشته باشد.
