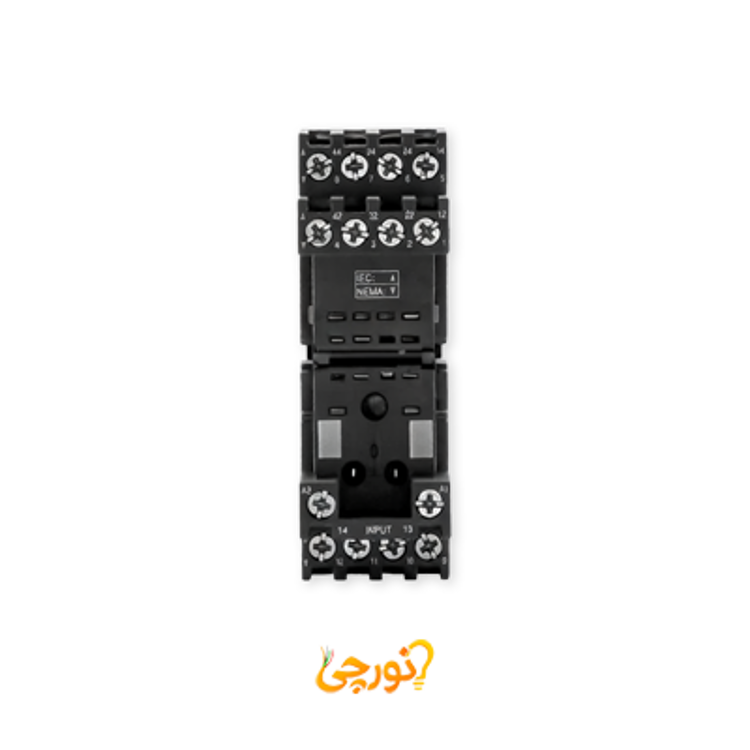

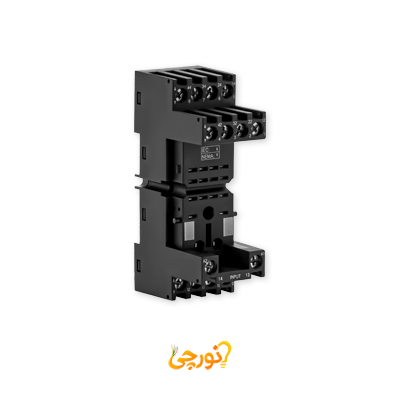

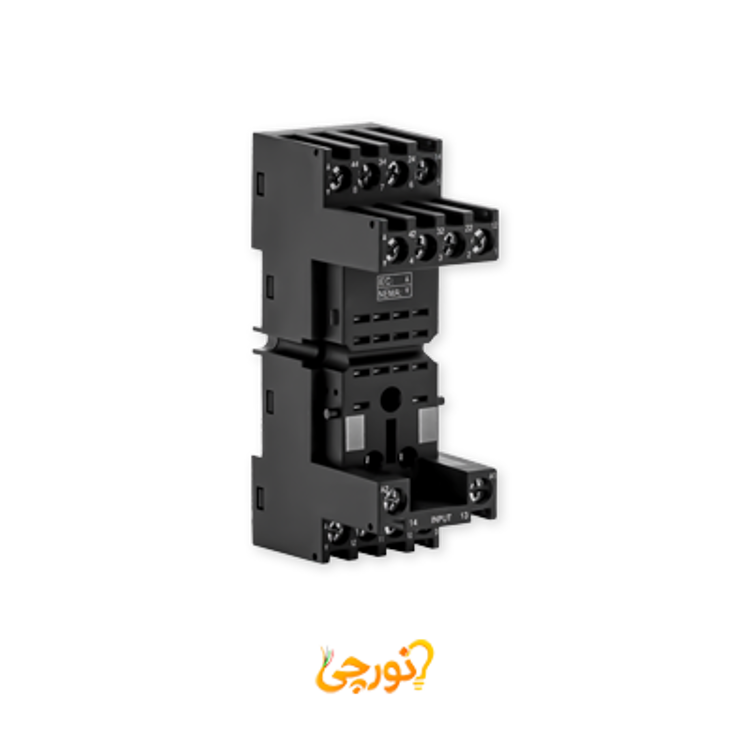

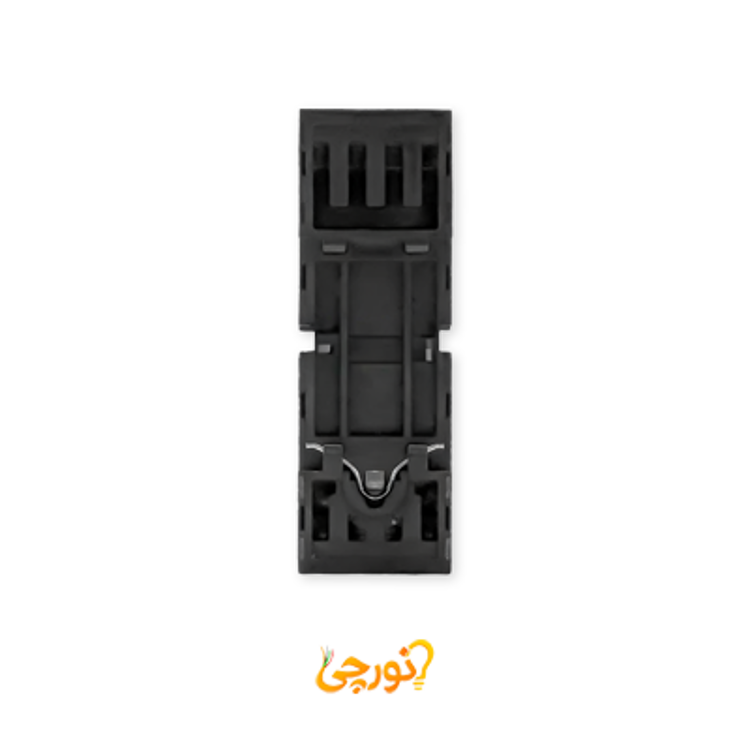

سوکت رله RXZ با کنتاکت RXM 3 C/O اشنایدر

سوکت رله RXZ اشنایدر الکتریک با کنتاکت RXM 3 C/O

سوکت رله RXZ اشنایدر الکتریک با کنتاکت RXM 3 C/O با کد فنی RXZE2S111M یک پایه اتصال استاندارد و مطمئن برای رله‌های 11 پایه سری RXM است. این سوکت با نام اختصاری RXZ برای ولتاژهای کمتر از 250 ولت AC طراحی شده و آستانه مجاز جریان حرارتی آن 10 آمپر است. این محصول دارای ولتاژ ضربه نامی 4 کیلو ولت و دسته بندی اضافه ولتاژ III می‌باشد. عرض این سوکت 27 میلی متر و وزن آن 0.066 کیلوگرم است. نصب آن به راحتی با استفاده از پیچ روی تابلو یا روی دین ریل 35 میلی متری انجام می‌شود و دمای مجاز عملکرد آن بین 40- تا 55 درجه سانتی‌گراد با درجه حفاظت IP20 (مطابق استاندارد IEC 60529) می‌باشد.

ویژگی های شاخص سوکت رله RXZ اشنایدر الکتریک با کنتاکت RXM 3 C/O

• برند و کد فنی: تولید شده توسط شرکت اشنایدر الکتریک (Schneider Electric) با کد فنی دقیق RXZE2S111M.
• نام اختصاری: متعلق به خانواده سوکت‌ها و پایه‌های رله با نام اختصاری RXZ.
• سازگاری: طراحی شده برای پشتیبانی و نصب رله‌های 11 پایه سری RXM دارای کنتاکت‌های 3C/O (سه تغییر وضعیت).
• نوع ولتاژ: مناسب برای استفاده در مدارهایی با ولتاژ کمتر از 250 ولت متناوب (AC).
• آستانه جریان حرارتی: توانایی تحمل جریان حرارتی در تابلو (Ithe) تا 10 آمپر.
• ولتاژ ضربه و اضافه ولتاژ: دارای ولتاژ ضربه نامی (Uimp) 4 کیلو ولت و دسته بندی اضافه ولتاژ III برای مقاومت در برابر نوسانات شبکه.
• حالت نصب: قابلیت نصب آسان با استفاده از پیچ مستقیم روی تابلو و همچنین مونتاژ روی ریل 35 میلی متری (دین ریل).
• ابعاد و وزن: محصول دارای عرض 27 میلی متر و وزن خالص 0.066 کیلوگرم است.
• دمای مجاز عملکرد و انبار: دمای عملکرد مجاز 40- تا 55 درجه سانتی‌گراد و دمای انبار داری 40- تا 85 درجه سانتی‌گراد.
• درجه حفاظت: دارای استاندارد حفاظت IP20 مطابق با استاندارد بین‌المللی IEC 60529 (محافظت در برابر ورود اشیاء جامد با اندازه متوسط).

کاربرد و موارد استفاده سوکت رله RXZ اشنایدر الکتریک با کنتاکت RXM 3 C/O

• مونتاژ رله‌های 11 پایه در تابلوهای فرمان: استفاده به عنوان پایه اصلی برای نصب رله‌های پلاگین 11 پایه (با کنتاکت‌های 3C/O) از سری RXM در تابلوهای کنترل صنعتی.
• صرفه‌جویی در زمان سیم‌کشی و تعمیرات: امکان سیم‌کشی یک‌بارگی سوکت و تعویض سریع و بدون دردسر رله‌ها در زمان خرابی یا سرویس‌های دوره‌ای، بدون نیاز به دستکاری سایر اتصالات مدار.
• توزیع برق در محیط‌های صنعتی: کاربرد در مدارهای فرمان که نیاز به ایزولاسیون مناسب و تحمل اضافه ولتاژهای ناگهانی (دسته بندی III) دارند.
• سازگاری با دین ریل: مونتاژ سریع و منظم تعداد زیادی سوکت روی ریل‌های 35 میلی متری در تابلوهای توزیع، که منجر به نظم، ایمنی و اشغال فضای بهینه می‌شود.
