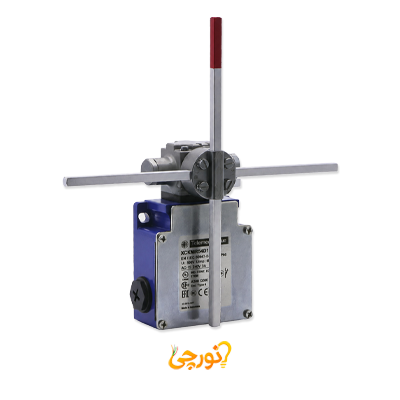

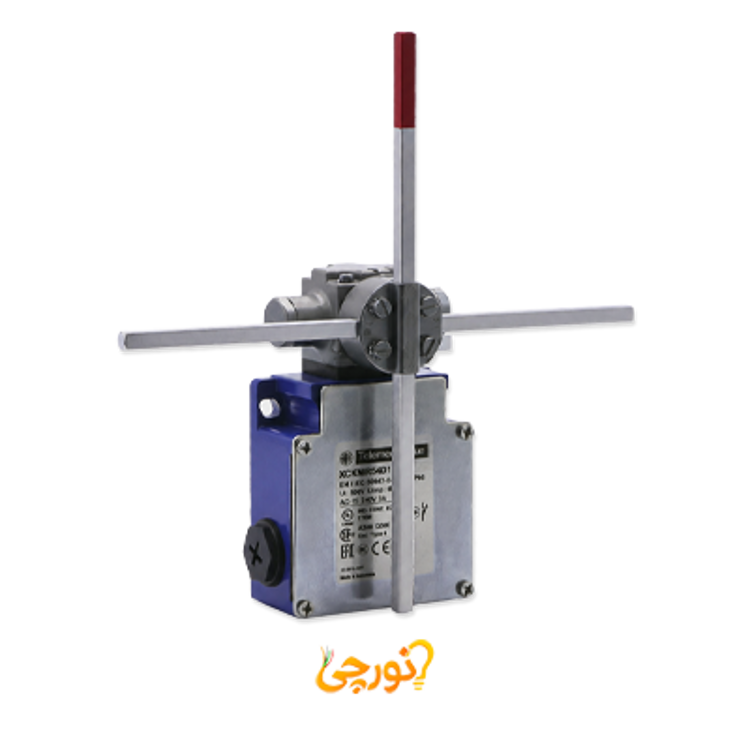

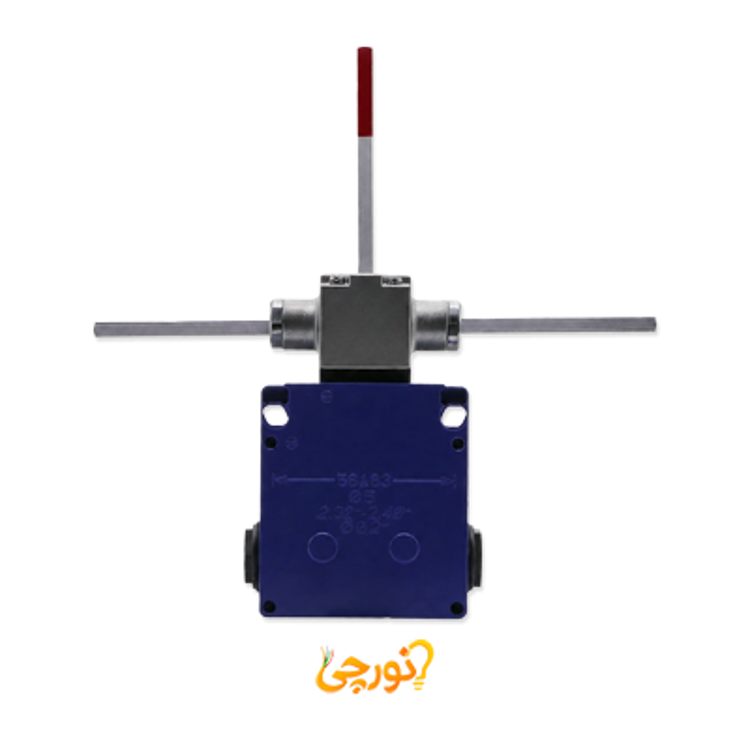

لیمیت سوئیچ مربعی اشنایدر الکتریک با کد فنی XCKMR54D1، یک کلید موقعیت فلزی از سری OsiSense XC است که برای بالابرها و تجهیزات جابه‌جایی مکانیکی طراحی شده است. این محصول دارای هد چرخشی و عملگر میله‌ای صلیبی شامل میله‌های مربعی فلزی 6 میلی‌متری به طول 200 میلی‌متر است. حرکت عملگر از دو جهت جانبی انجام می‌شود و پس از برخورد قطعه متحرک، وضعیت کنتاکت‌های کنترلی را تغییر می‌دهد.

بدنه و هد فلزی زاماک، چهار کنتاکت نرمال بسته با آرایش 2×(2NC)، عملکرد آهسته و مرحله‌ای، سه ورودی کابل Pg 13.5 و درجات حفاظت IP66 و IK07، این مدل را برای کنترل انتهای مسیر در بالابرها، نوار نقاله‌ها و محیط‌های صنعتی سنگین مناسب می‌کنند.

ویژگی‌های لیمیت سوئیچ مربعی XCKMR54D1

• برند: این محصول توسط اشنایدر الکتریک و در خانواده محصولات تله مکانیک سنسورز عرضه شده است.
• کد فنی: کد فنی کامل محصول XCKMR54D1 و نام اختصاری سری آن XCKMR است.
• سری محصول: این لیمیت سوئیچ در خانواده OsiSense XC و گروه لیمیت سوئیچ‌های مخصوص کاربردهای صنعتی قرار دارد.
• کاربرد اختصاصی: این مدل برای بالابرها، جرثقیل‌ها و تجهیزات جابه‌جایی مکانیکی طراحی شده است.
• نوع بدنه: بدنه محصول ثابت است و لیمیت سوئیچ به‌وسیله بدنه روی سازه یا دستگاه نصب می‌شود.
• جنس بدنه: بدنه ثابت محصول از آلیاژ فلزی زاماک ساخته شده است.
• جنس هد: هد چرخشی محصول نیز از زاماک ساخته شده و برای شرایط صنعتی مقاومت مناسبی دارد.
• نوع هد: این مدل دارای هد چرخشی با امکان حرکت در دو جهت جانبی است.
• نوع عملگر: عملگر محصول از نوع اهرم میله‌ای صلیبی ثابت‌شونده با میله‌های مربعی فلزی است.
• ابعاد میله‌ها: میله‌های فلزی دارای مقطع مربعی 6 میلی‌متری و طول 200 میلی‌متر هستند.
• جهت تحریک: عملگر از دو جهت جانبی قابل تحریک است و برای هر جهت یک بلوک کنتاکت مستقل در نظر گرفته شده است.
• دامنه حرکت: حداکثر زاویه جابه‌جایی عملگر در هر جهت 180 درجه است.
• تعداد پل‌ها: لیمیت سوئیچ XCKMR54D1 دارای چهار پل الکتریکی است.
• ترکیب کنتاکت‌ها: محصول دارای دو مجموعه دوتایی کنتاکت نرمال بسته با آرایش 2×(2NC) است؛ در مجموع چهار کنتاکت NC در اختیار مدار کنترل قرار می‌گیرد.
• کنتاکت هر جهت: برای هر جهت حرکت، یک بلوک شامل دو کنتاکت نرمال بسته در نظر گرفته شده است.
• نوع عملکرد کنتاکت: کنتاکت‌ها دارای عملکرد آهسته و مرحله‌ای یا Slow-Break Staggered هستند.
• تعداد وضعیت‌های الکتریکی: مکانیزم داخلی محصول پنج وضعیت الکتریکی دارد.
• بازشدن مثبت: کنتاکت‌ها دارای قابلیت بازشدن مثبت هستند و حداقل گشتاور لازم برای این عملکرد 0.75 نیوتن‌متر است.
• گشتاور تحریک: حداقل گشتاور مورد نیاز برای تحریک عادی لیمیت سوئیچ 0.5 نیوتن‌متر است.
• سرعت تحریک: حداقل سرعت تحریک 6 متر بر دقیقه و حداکثر سرعت مجاز 1.5 متر بر ثانیه است.
• شرط حداکثر سرعت: حداکثر سرعت اعلام‌شده زمانی معتبر است که نقطه برخورد روی میله در فاصله 65 تا 95 میلی‌متری قرار داشته باشد.
• نحوه تحریک: هر قطعه متحرکی که در مسیر صحیح با میله‌های صلیبی برخورد کند می‌تواند مکانیزم سوئیچ را فعال کند.
• نوع اتصال: اتصال سیم‌ها از طریق ترمینال‌های پیچی انجام می‌شود.
• ظرفیت ترمینال: هر ترمینال قابلیت اتصال یک سیم 0.5 میلی‌متر مربع تا دو سیم 2.5 میلی‌متر مربع را دارد.
• ورودی کابل: بدنه دارای سه ورودی رزوه‌شده برای نصب گلند کابل Pg 13.5 است.
• قطر کابل: ورودی‌ها برای کابل‌هایی با قطر خارجی 9 تا 12 میلی‌متر مناسب هستند.
• رده کنتاکت AC: کنتاکت‌ها در رده A300 و AC-15، جریان عملکرد نامی 3 آمپر در ولتاژ 240 ولت دارند.
• رده کنتاکت DC: در رده Q150 و DC-13، جریان عملکرد نامی 0.55 آمپر در ولتاژ 125 ولت است.
• جریان حرارتی: جریان حرارتی قراردادی محصول در محفظه بسته 10 آمپر است.
• ولتاژ عایقی: ولتاژ عایقی نامی مطابق IEC برابر با 500 ولت و مطابق استانداردهای UL و CSA برابر با 300 ولت است.
• ولتاژ ضربه‌ای: ولتاژ قابل‌تحمل ضربه‌ای نامی محصول 6 کیلوولت است.
• حفاظت اتصال کوتاه: برای حفاظت مدار، فیوز کارتریجی 10 آمپر نوع gG در دیتاشیت سازنده ذکر شده است.
• درجه حفاظت: درجه حفاظت IP66، مقاومت محفظه را در برابر نفوذ گردوغبار و پاشش پرفشار آب نشان می‌دهد.
• مقاومت در برابر ضربه: درجه حفاظت مکانیکی IK07 برای بدنه این محصول اعلام شده است.
• کلاس حفاظتی: لیمیت سوئیچ دارای کلاس حفاظت الکتریکی Class I است و باید ارت آن مطابق اصول نصب متصل شود.
• مقاومت در برابر شوک: محصول در برابر شوک مکانیکی 50gn مطابق استاندارد IEC 60068-2-27 مقاومت دارد.
• مقاومت در برابر لرزش: مقاومت محصول در برابر لرزش 25gn در بازه فرکانسی 10 تا 500 هرتز اعلام شده است.
• دوام مکانیکی: دوام مکانیکی لیمیت سوئیچ XCKMR54D1 برابر با 2 میلیون سیکل عملکرد است.
• دمای عملکرد: محصول در محدوده دمای محیطی منفی 40 تا مثبت 70 درجه سانتی‌گراد قابل استفاده است.
• دمای نگهداری: محدوده مجاز دمای نگهداری محصول از منفی 40 تا مثبت 85 درجه سانتی‌گراد است.
• ابعاد محصول: ابعاد کلی لیمیت سوئیچ برابر با 200 میلی‌متر عرض، 118 میلی‌متر ارتفاع و 59 میلی‌متر عمق است.
• وزن محصول: وزن خالص لیمیت سوئیچ 0.55 کیلوگرم یا 550 گرم است.
• استانداردها: این مدل مطابق استانداردهای IEC 60947-5-1، UL 508 و CSA C22.2 No.14 تولید شده است.
• تأییدیه‌ها: تأییدیه‌های CE، CCC، UL و CSA برای این مدل در دیتاشیت رسمی درج شده‌اند.
• گارانتی سازنده: ضمانت قراردادی اعلام‌شده توسط سازنده برای این محصول 18 ماه است.

کاربرد لیمیت سوئیچ مربعی XCKMR54D1

• بالابرهای صنعتی: تشخیص رسیدن کابین یا بخش متحرک بالابر به نقاط کنترلی تعیین‌شده.
• جرثقیل و تجهیزات حمل بار: محدودکردن مسیر حرکت تجهیزات جابه‌جایی و ارسال فرمان به مدار کنترل.
• نوار نقاله: تشخیص انحراف یا رسیدن قطعات متحرک به انتهای مسیر از دو جهت جانبی.
• صنایع فولاد و معادن: کنترل حرکت مکانیزم‌ها در محیط‌های دارای گردوغبار و شرایط کاری سنگین.
• خطوط تولید و مونتاژ: تشخیص موقعیت بخش‌های متحرک و تغییر مرحله عملکرد دستگاه.
• تجهیزات جابه‌جایی مکانیکی: کنترل انتهای مسیر در مکانیزم‌هایی که امکان برخورد از دو جهت وجود دارد.

نحوه عملکرد لیمیت سوئیچ میله‌ای مربعی

عملگر XCKMR54D1 از چهار میله فلزی متقاطع تشکیل شده است. هنگامی که یک قطعه متحرک از یکی از دو جهت جانبی با میله مربوطه برخورد می‌کند، هد لیمیت سوئیچ به‌صورت چرخشی حرکت می‌کند. این حرکت بلوک کنتاکت همان جهت را فعال کرده و دو کنتاکت نرمال بسته آن را به‌صورت آهسته و مرحله‌ای باز می‌کند. مدار کنترل می‌تواند از این تغییر وضعیت برای توقف، تغییر جهت یا فعال‌کردن مرحله بعدی دستگاه استفاده کند.

ساختار Stay Put باعث می‌شود عملگر پس از تحریک در موقعیت ایجادشده باقی بماند؛ بنابراین نحوه بازنشانی و عملکرد آن باید متناسب با مکانیزم دستگاه طراحی شود. دامنه حرکت هد در هر جهت تا 180 درجه است و برای هر جهت، بلوک کنتاکت جداگانه‌ای وجود دارد.

تفاوت آرایش 2×(2NC) با 2NC

عبارت 2NC معمولاً به یک مجموعه دارای دو کنتاکت نرمال بسته اشاره می‌کند؛ اما آرایش 2×(2NC) در مدل XCKMR54D1 به معنای وجود دو بلوک مستقل است که هرکدام دو کنتاکت نرمال بسته دارند. یک بلوک برای حرکت از یک جهت و بلوک دیگر برای جهت مقابل عمل می‌کند؛ بنابراین محصول در مجموع دارای چهار کنتاکت NC است.

نکات انتخاب و نصب XCKMR54D1

پیش از خرید این مدل باید جهت حرکت مکانیزم، محل برخورد با میله، سرعت قطعه متحرک، گشتاور واردشده، آرایش کنتاکت مورد نیاز و نوع گلند کابل بررسی شود. نقطه برخورد نباید باعث خم‌شدن دائمی یا واردشدن ضربه شدید به میله‌ها شود. برای عملکرد در حداکثر سرعت اعلام‌شده، نقطه تحریک باید در فاصله 65 تا 95 میلی‌متری روی میله قرار گیرد.

بدنه باید محکم و بدون لقی نصب شود و برای حفظ درجه حفاظت IP66، هر سه ورودی Pg 13.5 باید با گلند یا درپوش مناسب آب‌بندی شوند. به دلیل کلاس حفاظتی Class I، اتصال ارت نیز باید مطابق نقشه سیم‌کشی و الزامات ایمنی دستگاه انجام شود.
