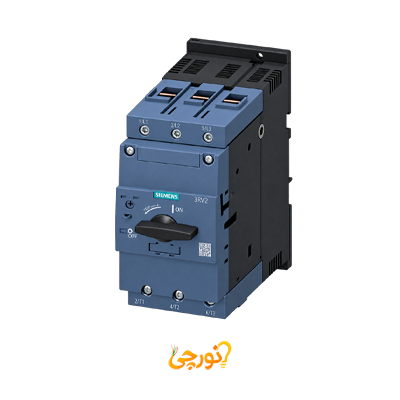

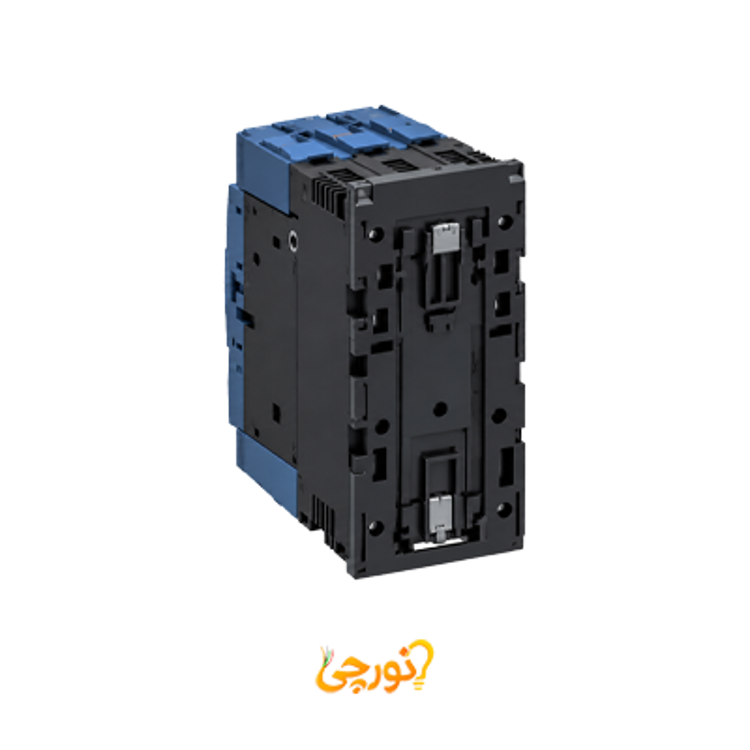

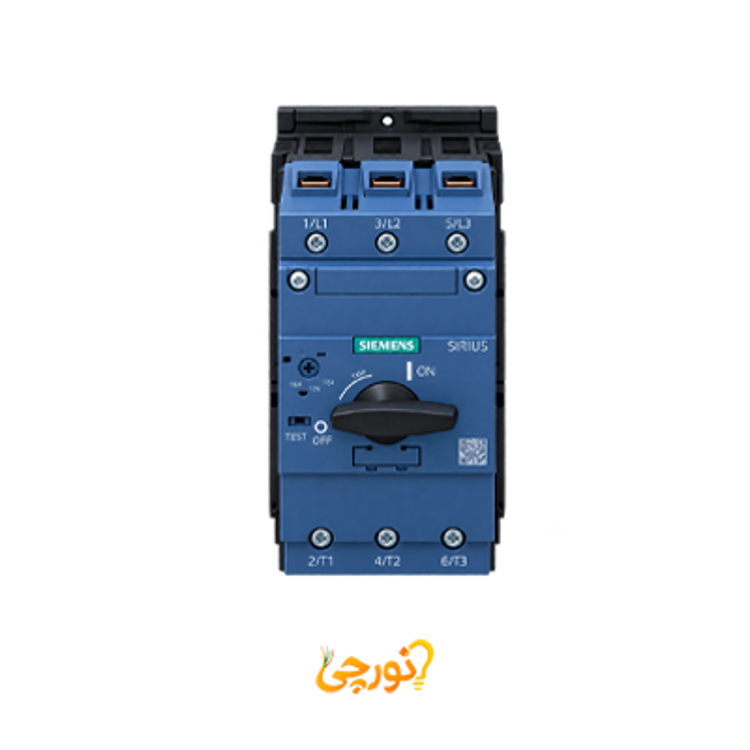

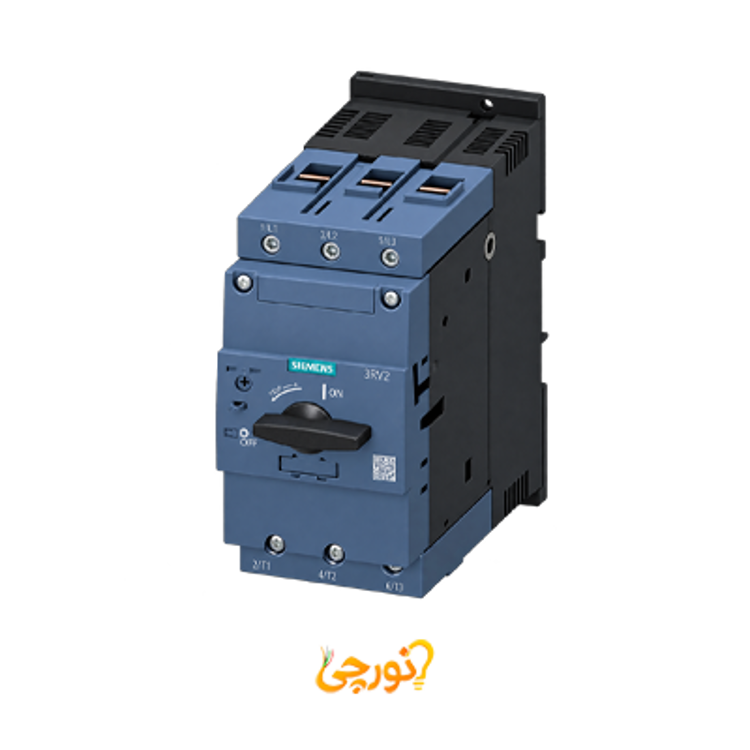

کلید حرارتی زیمنس 10 تا 16 آمپر، سایز S00

معرفی کلید حرارتی زیمنس 10 تا 16 آمپر، سایز S00

کلید حرارتی زیمنس سایز S00 با بازه تنظیم جریان ۱۰ تا ۱۶ آمپر، اوج مهندسی و نوآوری در عرصه مینیاتوری‌سازی قطعات قدرت است. این رله حرارتی کوچک‌ترین عضو خانواده برای حفاظت از موتورهای الکتریکی  است، اما نقطه قوت آن جایی است که متوجه می‌شوید زیمنس توانسته تحمل اتصال کوتاه بی‌نظیر ۱۰۰ کیلو آمپری را در کوچک‌ترین فریم ممکن یعنی سایز S00 با ابعاد ۴۵ در ۹۷ در ۹۱ میلی‌متری جای دهد. این امر که در نوع خود یک رکورد مهندسی محسوب می‌شود، به طراحان تابلو اجازه می‌دهد تا در تابلوهای بسیار فشرده، بدون استفاده از فریم‌های بزرگ‌تر، بالاترین سطح ایمنی شبکه‌های قدرت سنگین را تضمین کنند. این قطعه با کلاس حفاظتی 10 و جریان قطع لحظه‌ای ۲۰۸ آمپری، سرعت عملکرد بالایی در برابر اضافه‌بارهای ناگهانی دارد. طراحی پیچی این کلید نیز اتصالی محکم و بدون افت ولتاژ را برای جریان‌های تا ۱۶ آمپر تضمین می‌کند.

ویژگی‌های شاخص کلید حرارتی زیمنس 10 تا 16 آمپر (سایز S00)

• برند: زیمنس - آلمان.
• بازه تنظیم جریان نامی: ۱۰ الی ۱۶ آمپر (مناسب برای موتورهای سه فاز ۳۸۰ ولت با توان حدود ۴ تا ۷.۵ کیلووات).
• کلاس حفاظتی: CLASS 10 (زمان قطع در ۷.۲ برابر جریان نامی، حداکثر ۱۰ ثانیه).
• جریان قطع لحظه‌ای: ۲۰۸ آمپر (واکنش سریع و کاتالیزوری در برابر قفل شدن ناگهانی شافت موتور).
• تحمل اتصال کوتاه: ۱۰۰ کیلو آمپر - رکوردشکنی در تحمل اتصال کوتاه؛ حفظ بالاترین سطح ایمنی در بدترین شرایط اتصالی شبکه، با کوچک‌ترین فریم ممکن.
• نوع اتصال: پیچی (حفظ تماس فیزیکی عالی و جلوگیری از داغ شدن ترمینال‌ها).
• مزیت طراحی: قابلیت عبور جریان ۱۶ آمپر و تحمل حیرت‌انگیز ۱۰۰ کیلو آمپر اتصال کوتاه در فریم فوق‌العاده مینیاتوری S00.
• ابعاد (W*H*D): ۴۵ در ۹۷ در ۹۱ میلی‌متر (کوچک‌ترین و سبک‌ترین سایز در خانواده کلیدهای حرارتی زیمنس).

کاربرد و موارد استفاده کلید حرارتی ۱۰ تا ۱۶ آمپر زیمنس (سایز S00)

• تابلوهای توزیع اصلی و فرعی فشرده: در تابلوهایی که سطح اتصال کوتاه شبکه بسیار بالاست  و طراحی تابلو به گونه‌ای است که فضای بسیار کمی برای کلید حرارتی وجود دارد؛ این قطعه با فریم S00 یک نجات‌دهنده واقعی برای طراحان است.
• ماشین‌آلات صنعتی با تابلوهای مینیاتوری: در دستگاه‌هایی مانند نوارنقاله‌های سبک، میکسرهای صنعتی و دستگاه‌های بسته‌بندی که جریان اتصال کوتاه ورودی بالا است اما تابلو فرمان دستگاه باید تا حد ممکن کوچک ساخته شود.
• تاسیسات ساختمان‌های مجهز: برای حفاظت از پمپ‌های افزایش فشار آب، پمپ‌های استخر و فن‌کوئل‌های کوچک در ساختمان‌های مدرن که فضای ریل داخل تابلوهای برق آن‌ها به شدت ارزشمند و محدود است.
• زیرساخت‌های حساس با اولویت فضایی: در پست‌های کوچک انتقال و توزیع، یا تابلوهای اتوماسیون صنعتی که همزمان نیاز به بالاترین استاندارد ایمنی اتصال کوتاه و مینیاتوری‌سازی کامل دارند.
