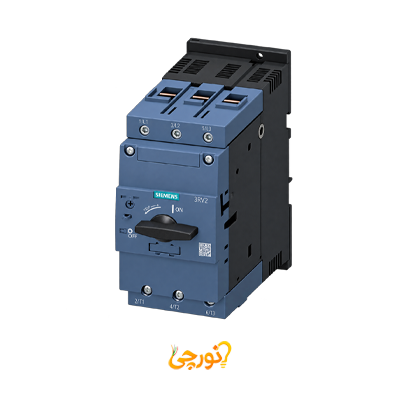

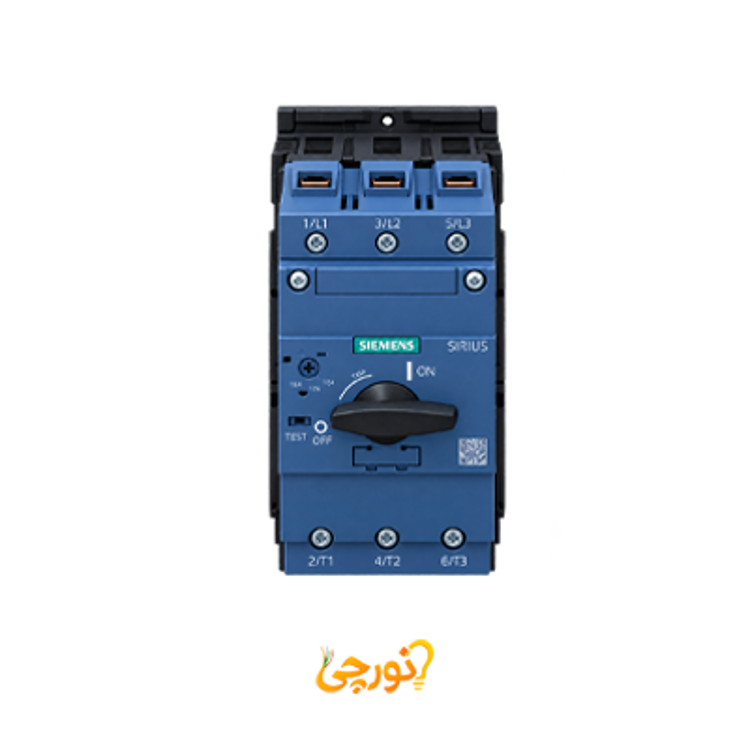

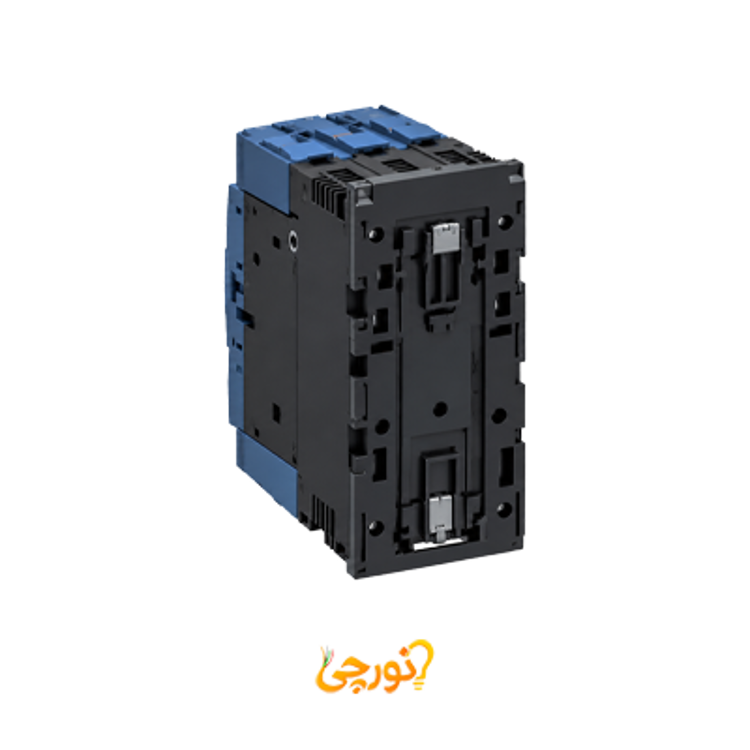

کلید حرارتی زیمنس 70 تا 80 آمپر، سایز S2

معرفی کلید حرارتی زیمنس 70 تا 80 آمپر، سایز S2

کلید حرارتی زیمنس سایز S2 با بازه تنظیم جریان ۷۰ تا ۸۰ آمپر، شاهکار مهندسی در عرصه مینیاتوری‌سازی قطعات قدرت است. این رله حرارتی قلب تپنده حفاظت از موتورهای الکتریکی سنگین (حدود ۳۰ تا ۳۷ کیلووات) است، اما با یک تفاوت بنیادین نسبت به مدل‌های مشابه: زیمنس موفق شده جریان نامی ۸۰ آمپر را درون فریم کوچک‌تر سایز S2 جای دهد. ابعاد ۵۵ در ۱۴۰ در ۱۴۹ میلی‌متری این کلید، به طراحان تابلو اجازه می‌دهد تا در پروژه‌هایی با محدودیت فضا، بدون استفاده از سایز پرمصرف S3، مدار را ببندند. با این حال، کوچکی ابعاد به معنای کاستن از ایمنی نیست؛ این قطعه همچنان از تحمل اتصال کوتاه ۶۵ کیلو آمپر و کلاس حفاظتی 10 بهره می‌برد. جریان قطع لحظه‌ای ۱۰۴۰ آمپری آن نیز تضمین‌کننده سرعت عملکرد بالا در برابر بارهای مکانیکی سنگین است. طراحی پیچی این کلید، اتصالی محکم و بدون افت ولتاژ را برای جریان‌های تا ۸۰ آمپر تضمین می‌کند.

ویژگی‌های شاخص کلید حرارتی زیمنس 70 تا 80 آمپر (سایز S2)

• برند: زیمنس - آلمان.
• بازه تنظیم جریان نامی: ۷۰ الی ۸۰ آمپر (مناسب برای موتورهای سه فاز ۳۸۰ ولت با توان حدود ۳۰ تا ۳۷ کیلووات).
• کلاس حفاظتی: CLASS 10 (زمان قطع در ۷.۲ برابر جریان نامی، حداکثر ۱۰ ثانیه).
• جریان قطع لحظه‌ای: ۱۰۴۰ آمپر (واکنش سریع و کاتالیزوری در برابر قفل شدن ناگهانی شافت موتور).
• تحمل اتصال کوتاه: ۶۵ کیلو آمپر - حفظ بالاترین سطح ایمنی در اتصالی‌های شدید شبکه،علیرغم ابعاد جمع‌وجور.
• نوع اتصال: پیچی (حفظ تماس فیزیکی عالی و جلوگیری از داغ شدن ترمینال‌ها در جریان ۸۰ آمپر).
• مزیت طراحی: قابلیت عبور جریان ۸۰ آمپر در فریم کوچک‌تر (صرفه‌جویی چشمگیر در فضای داخل تابلو).
• ابعاد (W*H*D): ۵۵ در ۱۴۰ در ۱۴۹ میلی‌متر (کوچکتر و سبک‌تر نسبت به سایز S3).

کاربرد و موارد استفاده کلید حرارتی ۷۰ تا ۸۰ آمپر زیمنس (سایز S2)

• تابلوهای کنترل فشرده: زمانی که ابعاد تابلو برای کارفرما مهم است (مثل تابلوهای ماشین‌آلات CNC مدرن یا تابلوهای داخل کابینت‌های کوچک)، استفاده از سایز S2 به جای S3 فضای قابل توجهی را ذخیره می‌کند.
• چیلرهای مرکزی و سیستم‌های تهویه بزرگ: برای حفاظت از کمپرسورها و فن‌های بزرگ چیلرها حدود ۳۰ کیلووات که معمولاً در موتورخانه‌های شلوغ با محدودیت فضایی نصب می‌شوند، سایز S2 بهترین گزینه است.
• صنایع غذایی و دارویی فضاهای تمیز: در تابلوهای استیل ضد زنگ که معمولاً کوچک‌تر ساخته می‌شوند تا فضای استریل کمتر در معرض آلودگی قرار گیرد، استفاده از قطعات با ابعاد کوچکتر مثل S2 یک استاندارد مهم است.
• ارتقا و نوسازی تابلوهای قدیمی: برای جایگزینی کلیدهای حرارتی سایزهای بزرگ و قدیمی (که فضای زیادی اشغال کرده‌اند) با تکنولوژی جدید زیمنس در ابعاد S2، بدون نیاز به تغییر کل فریم و شینه‌کشی تابلو.
