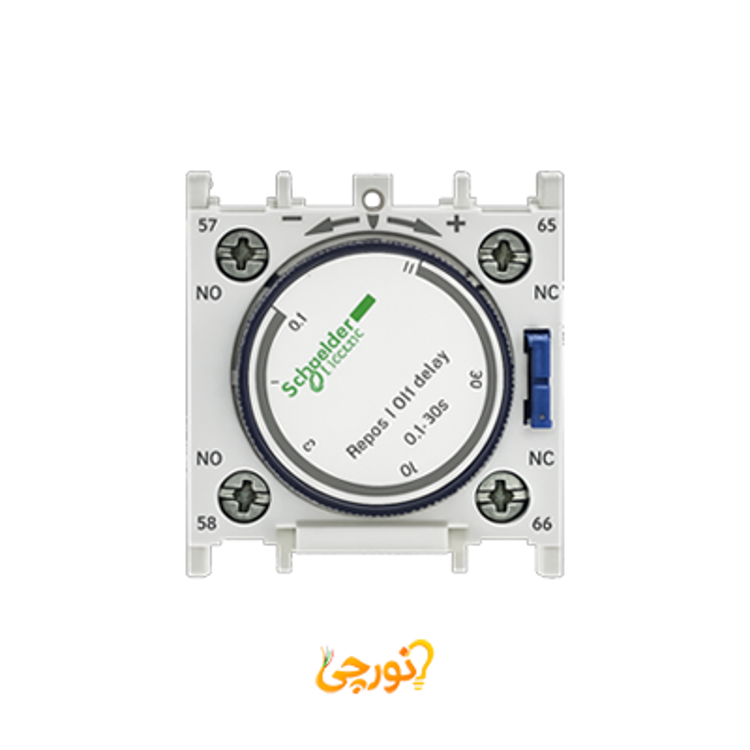

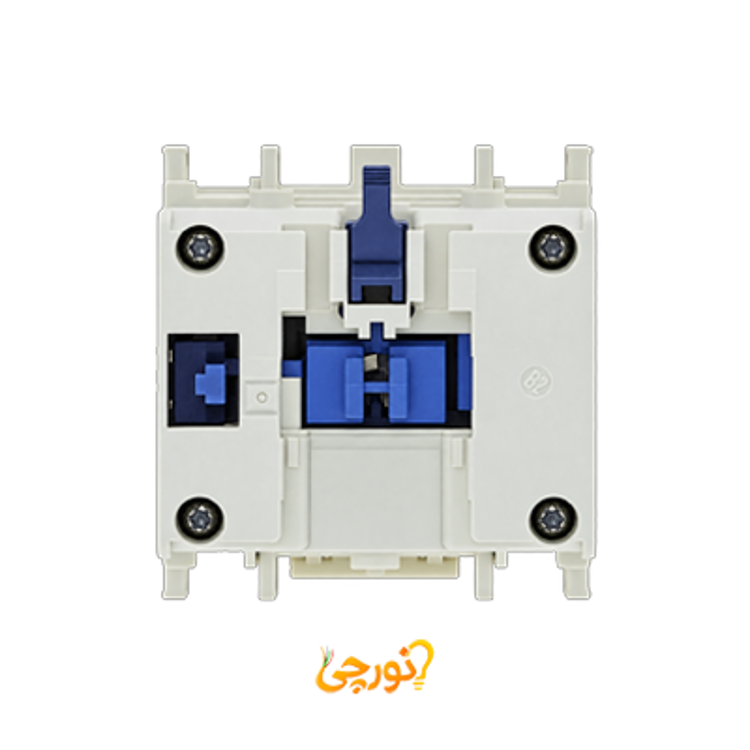

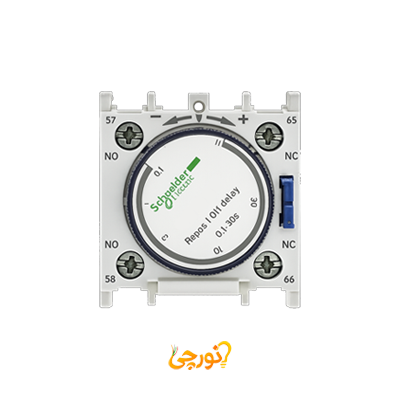

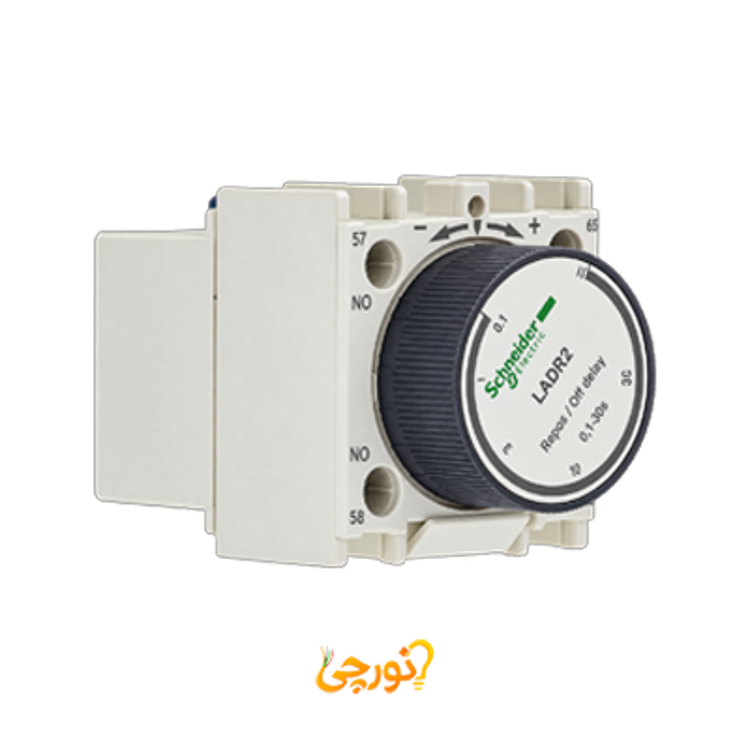

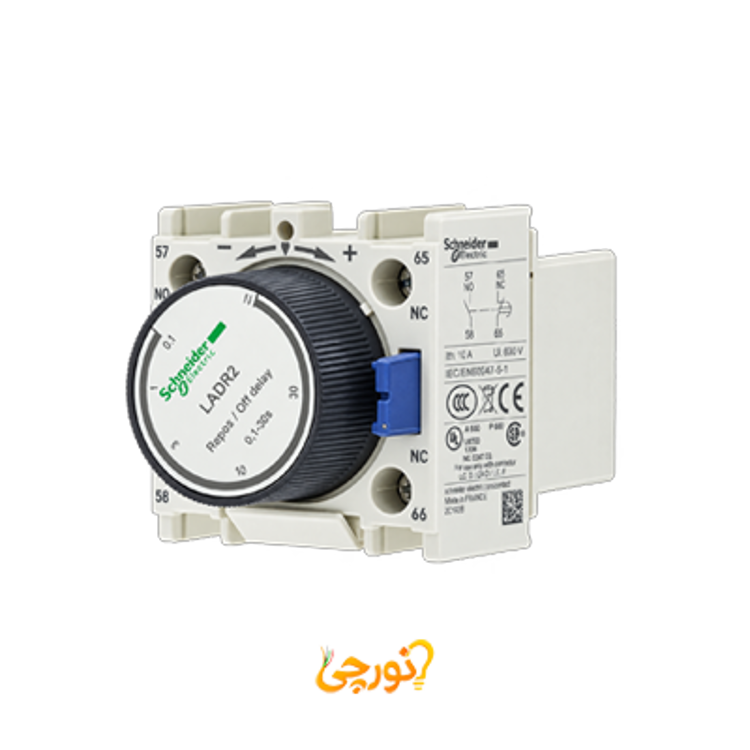

تايمر بادی 0.1 تا 30 ثانيه اشنایدر کد LADR2

معرفی تايمر بادی 0.1 تا 30 ثانيه اشنایدر کد LADR2 مخصوص رله کنترلی و کنتاکتور سری D و F

تايمر بادی یا پنوماتیکی اشنایدر الکتریک با کد فنی LADR2 یک لوازم جانبی کاربردی برای کنتاکتورها محسوب می شود. این تایمر از نوع تاخیر در قطع بوده و برای ایجاد تاخیر زمانی بین 0.1 الی 30 ثانيه طراحی شده است. این تجهیز تا ولتاژ کاری 690 ولت AC در فرکانس 25 تا 400 هرتز کار می کند. یکی از مهمترین موارد کاربرد این محصول در راه اندازی موتورهای سه فاز به صورت مدار ستاره مثلث است. نکته حائز اهمیت این است که این تایمر نیازمند تغذیه مجزا برای راه اندازی نبوده و از خاصیت ذخیره سازی و انبساط هوای فشرده استفاده می نماید. طراحی این قطعه بدین صورت است که به راحتی روی کنتاکتورهای مورد نظر سوار می شود.

ویژگی های شاخص تايمر بادی 0.1 تا 30 ثانيه اشنایدر کد LADR2

• برند و مدل: این تايمر بادی با کد فنی LADR2 از برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای رله کنترلی و کنتاکتورهای سری TeSys D مدل LC1D و سری TeSys F مدل LC1F تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته با عملکرد تاخیر در قطع می باشد.
• ولتاژ کاری: نوع ولتاژ عملکردی آن 690 ولت AC در بازه فرکانسی 25 تا 400 هرتز تنظیم شده است.
• مشخصات عملکردی: این قطعه نیازمند تغذیه جداگانه نبوده و رنج تاخیر زمانی آن بین 0.1 الی 30 ثانيه قابل تنظیم است.
• اتصالات و محل نصب: پایه اتصال ورودی کنتاکت باز در سمت چپ تایمر و پایه اتصال خروجی کنتاکت بسته در سمت راست آن قرار دارد و به صورت مستقیم روی کنتاکتور نصب می گردد.
• نحوه تنظیم زمان: روی این تایمر یک ولوم تعبیه شده که با چرخاندن آن در جهت عقربه های ساعت زمان تایمر افزایش و با چرخاندن در خلاف جهت عقربه های ساعت زمان آن کاهش می یابد.
• شرایط محیطی: این قطعه بر اساس اصول پنوماتیکی و بدون نیاز به منبع تغذیه الکتریکی مجزا در شرایط صنعتی عمل می کند.
• کیفیت ساخت: مطابق با استانداردهای بین المللی ساخت کارخانجات اشنایدر الکتریک تولید شده است.

کاربرد و موارد استفاده تايمر بادی اشنایدر

• تعمیرات تابلو برق: استفاده به عنوان قطعه جانبی پنوماتیکی برای ایجاد تاخیر در قطع کنتاکتورهای سری دی و اف اشنایدر جهت کنترل دقیق مدار.
• مدارهای فرمان صنعتی: به کارگیری در مدارهای راه اندازی موتورهای سه فاز به صورت ستاره مثلث که نیاز به عملکرد تاخیر در قطع با رنج 0.1 الی 30 ثانيه دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان بدون نیاز به تغذیه مجزا و با کیفیت بالا و نصب آسان روی کنتاکتورهای تی سیس دی و تی سیس اف دارند.
