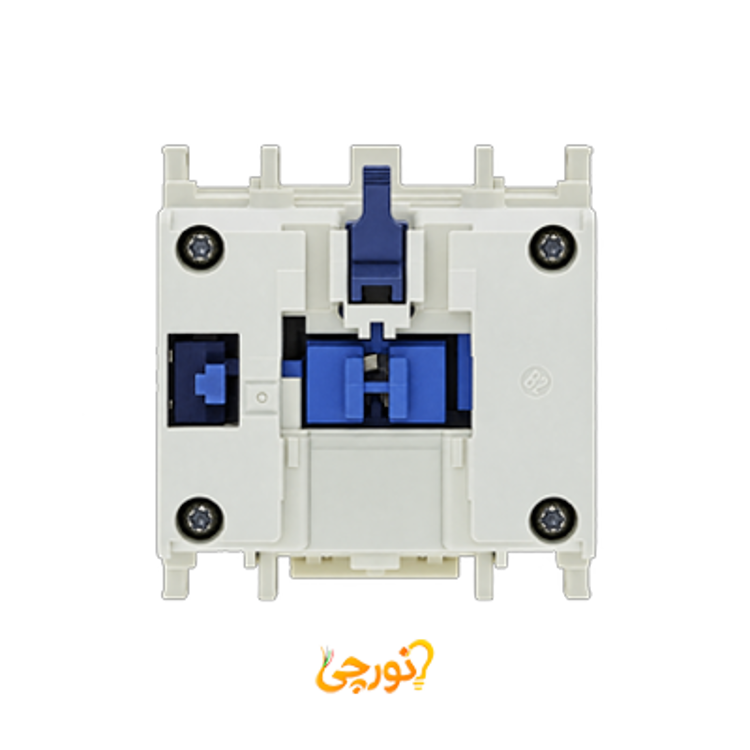

تايمر بادی 10 تا 180 ثانيه اشنایدر کد LADR4

معرفی تايمر بادی 10 تا 180 ثانيه اشنایدر کد LADR4 مخصوص رله کنترلی و کنتاکتور سری F و D

تايمر بادی اشنایدر الکتریک با کد فنی LADR4 با نام تجاری تی سیس یک لوازم جانبی کاربردی از نوع تاخیر در قطع محسوب می شود. این تایمر نیوماتیکی با رنج تاخیر زمانی 10 الی 180 ثانيه برای کنتاکتورهای سری دی و اف استفاده می شود. این تجهیز تا ولتاژ کاری 690 ولت AC در فرکانس 25 تا 400 هرتز کار می کند. نکته مهم این است که این تایمر نیازمند جریان الکتریکی برای راه اندازی نبوده و از خاصیت فشار هوا استفاده می نماید. به لحاظ عملکرد شبیه تایمرهای موتوری است با این تفاوت که زمان سنج موتوری پس از وصل بوبین به ولتاژ شروع به کار می کند در حالی که تایمر بادی یا نیوماتیک پس از قطع بوبین از ولتاژ شروع به کار می کند. حداقل ولتاژ سوئیچینگ آن 17 ولت و حداقل جریان سوئیچینگ آن 5 میلی آمپر است.

ویژگی های شاخص تايمر بادی 10 تا 180 ثانيه اشنایدر کد LADR4

• برند و مدل: این تايمر بادی با کد فنی LADR4 از سری تی سیس برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای رله کنترلی و کنتاکتورهای سری TeSys D مدل LC1D و سری TeSys F مدل LC1F تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته با عملکرد تاخیر در قطع می باشد.
• ولتاژ کاری: نوع ولتاژ عملکردی آن 690 ولت AC در بازه فرکانسی 25 تا 400 هرتز تنظیم شده است.
• مشخصات سوئیچینگ: حداقل ولتاژ سوئیچینگ 17 ولت و حداقل جریان سوئیچینگ 5 میلی آمپر است.
• نوع عملکرد و رنج زمانی: این قطعه از نوع تاخیر در قطع بوده و رنج تاخیر زمانی آن بین 10 الی 180 ثانيه قابل تنظیم است.

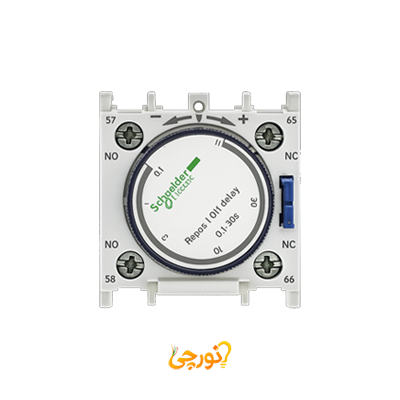

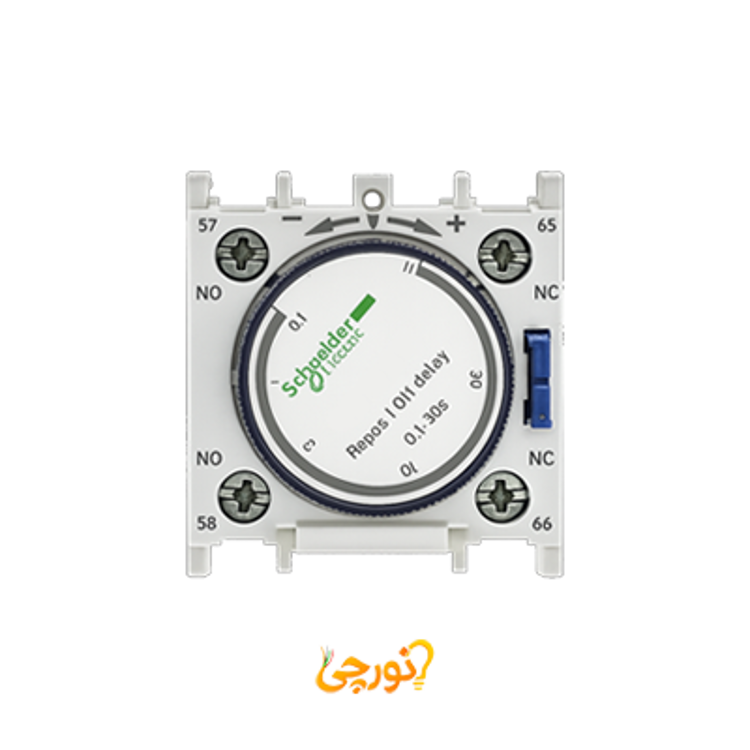

• اتصالات و محل نصب: روی این تایمر یک ولوم نصب شده که با چرخاندن در جهت عقربه های ساعت زمان افزایش و در خلاف جهت عقربه های ساعت زمان کاهش می یابد. پایه های اتصال ورودی کنتاکت باز در سمت چپ و پایه های اتصال خروجی کنتاکت بسته در سمت راست آن قرار دارد.
• سیستم عملکرد: از نوع تایمرهای نیوماتیکی فشار هوا بوده و نیازمند به جریان الکتریکی مجزا برای راه اندازی نمی باشد و پس از قطع بوبین از ولتاژ شروع به کار می کند.
• کیفیت ساخت: مطابق با استانداردهای بین المللی ساخت کارخانجات اشنایدر الکتریک تولید شده است.

کاربرد و موارد استفاده تايمر بادی اشنایدر

• تعمیرات تابلو برق: استفاده به عنوان قطعه جانبی نیوماتیکی برای ایجاد تاخیر در قطع کنتاکتورهای سری دی و اف اشنایدر جهت کنترل دقیق مدار.
• مدارهای فرمان صنعتی: به کارگیری در مدارهای کنترلی که نیاز به عملکرد تاخیر در قطع با رنج 10 الی 180 ثانيه پس از قطع ولتاژ بوبین دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان بدون نیاز به تغذیه مجزا و با کیفیت بالا و نصب آسان روی کنتاکتورهای تی سیس دی و تی سیس اف دارند.
