تفاوت کابل فشار ضعیف و متوسط و قوی + کاربرد و محدوده ولتاژ کابل

شناخت تفاوت کابل فشار ضعیف متوسط قوی کمک می‌کند بدانیم هر کابل در چه محیطی، با چه ولتاژی و برای چه کاری باید استفاده شود. سیم و کابل‌های الکتریکی از مهم‌ترین تجهیزات هر پروژه ساختمانی، صنعتی و تأسیساتی هستند و حتی عملکرد بسیاری از وسایل روزمره ما به انتخاب صحیح آن‌ها وابسته است.

اما اگر ویژگی‌های اصلی یک کابل را ندانیم و آن را در موقعیتی نامناسب به کار ببریم، چه اتفاقی می‌افتد؟ انتخاب اشتباه می‌تواند از افت عملکرد تجهیزات تا آسیب‌دیدگی سیستم برق و ایجاد هزینه‌های سنگین پیش برود. خوشبختانه شناخت انواع کابل برق و تفاوت‌های آن‌ها چندان پیچیده نیست؛ کافی است به ولتاژ، ساختار، عایق و کاربرد کابل توجه کنیم. در ادامه، این تفاوت‌ها را به زبان ساده و کاربردی بررسی می‌کنیم.

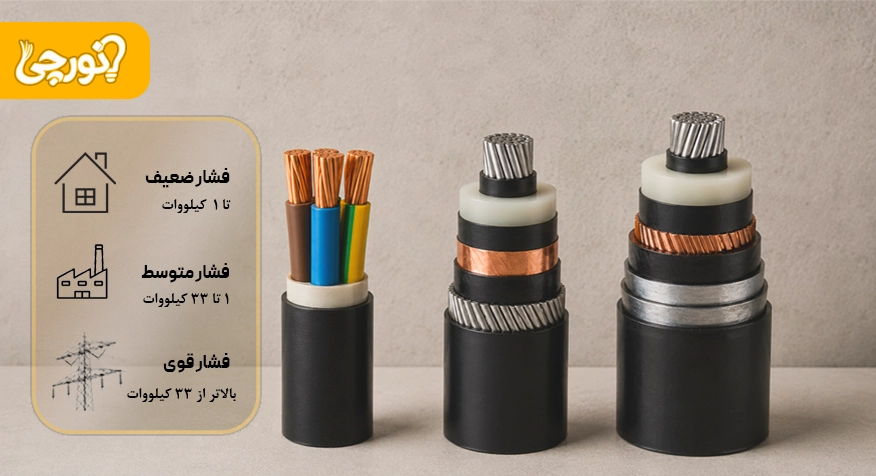

کابل برق بر اساس ولتاژ چگونه دسته‌بندی می‌شود؟

یکی از مهم‌ترین معیارها در دسته بندی کابل برق، میزان ولتاژی است که کابل برای تحمل و انتقال آن طراحی شده است. بر همین اساس، کابل‌های قدرت را می‌توان به سه گروه کلی فشار ضعیف، فشار متوسط و فشار قوی تقسیم کرد که هرکدام ساختار، سطح ایمنی و کاربرد مخصوص خود را دارند. در جدول زیر این تقسیم‌بندی را به‌صورت خلاصه مشاهده می‌کنید.

این تقسیم‌بندی نشان می‌دهد که افزایش ولتاژ فقط عدد روی مشخصات کابل را تغییر نمی‌دهد؛ بلکه روی نوع عایق، ضخامت کابل، تعداد لایه‌های حفاظتی و حتی شیوه نصب آن نیز تأثیر مستقیم دارد.

کابل فشار ضعیف چیست؟

اگر بخواهیم به این سؤال پاسخ ساده‌ای بدهیم، باید گفت کابل‌هایی که معمولاً برای انتقال برق در ولتاژهای کمتر از ۱ کیلوولت طراحی می‌شوند در این گروه قرار می‌گیرند. به همین دلیل به آن‌ها "فشار ضعیف" گفته می‌شود؛ زیرا نسبت به شبکه‌های فشار متوسط و قوی، اختلاف پتانسیل الکتریکی پایین‌تری را تحمل می‌کنند.

هادی کابل برق فشار ضعیف معمولاً از مس یا آلومینیوم ساخته می‌شود و عایق آن نیز اغلب PVC و در برخی کاربردها XLPE است. ساختار کابل از بیرون به داخل می‌تواند شامل غلاف بیرونی، لایه‌های محافظ یا پرکننده در مدل‌های خاص، عایق و در نهایت هادی مسی یا آلومینیومی باشد. ساختار نسبتاً ساده، انعطاف مناسب و هزینه اقتصادی باعث شده این کابل‌ها بخش بزرگی از سیم‌کشی‌های معمول را تشکیل دهند.

کابل فشار ضعیف در کجا کاربرد دارد؟

• سیم‌کشی داخلی ساختمان‌های مسکونی برای روشنایی، پریزها و تجهیزات الکتریکی روزمره بسیار کاربرد دارد.
• تامین برق واحدهای تجاری کوچک، فروشگاه‌ها و تجهیزات برقی کم‌مصرف با ایمنی مناسب.
• استفاده در تابلوهای برق برای تغذیه مدارهای کنترل و تجهیزات جانبی صنعتی مختلف.
• تأمین انرژی الکتروموتورها و دستگاه‌های صنعتی کوچک با ولتاژ کمتر از یک کیلوولت.
• استفاده در سیستم‌های روشنایی محوطه، پارکینگ، خیابان و فضای عمومی شهری بسیار رایج.
• تغذیه تجهیزات خانگی مانند کولر، پمپ، یخچال و سایر مصرف‌کننده‌های متداول برق ساختمان.

کابل فشار متوسط چیست؟

این کابل ها چیزی میان قوی و ضعیف هستند، در اصل باید کابل فشار متوسط را حلقه میانی بین ولتاژ ضعیف و ولتاژ قوی بدانیم. این کابل‌ها معمولاً برای محدوده حدود ۱ تا ۳۳ کیلوولت طراحی می‌شوند و به همین دلیل عنوان "فشار متوسط" برای آن‌ها به کار می‌رود.

هادی کابل برق فشار متوسط می‌تواند مسی یا آلومینیومی باشد و در بخش عایق، XLPE یکی از متداول‌ترین مواد مورد استفاده است. ساختار این کابل از بیرون به داخل معمولاً شامل غلاف خارجی، زره در مدل‌های مسلح، شیلد فلزی، اسکرین عایق، عایق XLPE، اسکرین هادی و هادی مرکزی است.

 وجود اسکرین‌ها و شیلد باعث کنترل بهتر میدان الکتریکی شده و از آسیب تدریجی عایق در ولتاژهای بالاتر جلوگیری می‌کند.

کابل فشار متوسط چه کاربردهایی دارد؟

• انتقال برق در شبکه‌های توزیع شهری و صنعتی در فواصل متوسط و کنترل‌شده.
• تغذیه پست‌های برق محلی و اتصال بخش‌های مختلف شبکه توزیع به یکدیگر.
• تأمین انرژی کارخانه‌ها و مجموعه‌های صنعتی دارای تجهیزات با توان مصرفی نسبتاً بالا.
• استفاده در مجتمع‌های تجاری و مسکونی بزرگ دارای پست اختصاصی توزیع برق.
• نصب زمینی، کانالی یا هوایی برای انتقال برق در پروژه‌های زیرساختی مختلف.

کابل فشار قوی چیست؟

در پاسخ به سؤال کابل فشار قوی چیست می‌توان گفت به کابل‌هایی گفته می‌شود که برای انتقال توان الکتریکی با ولتاژ بالا و در بسیاری از پروژه‌ها برای مسافت‌های طولانی طراحی شده‌اند. در دسته‌بندی مورد استفاده در این مقاله از فروشگاه نورچی، کابل‌های بالاتر از محدوده فشار متوسط در گروه فشار قوی قرار می‌گیرند و در برخی تقسیم‌بندی‌ها محدوده ۳۳ تا ۲۳۰ کیلوولت و بیشتر را شامل می‌شوند.

کابل برق فشار قوی معمولاً دارای هادی مسی یا آلومینیومی، عایق ضخیم XLPE، اسکرین‌های نیمه‌هادی، شیلد فلزی و غلاف‌های مقاوم است. پیچیدگی ساخت، ضخامت عایق، مواد اولیه تخصصی، الزامات تست و حساسیت نصب باعث می‌شود قیمت این کابل‌ها معمولاً از کابل‌های فشار ضعیف و متوسط بالاتر باشد. به بیان ساده، هزینه بیشتر در این کابل‌ها نتیجه مستقیم سطح بالاتر ایمنی و تحمل الکتریکی آن‌ها است.

کابل فشار قوی برای چه کاربردهایی استفاده می‌شود؟

• انتقال حجم بالای انرژی از نیروگاه‌ها به پست‌های اصلی و مراکز مصرف.
• اتصال پست‌های انتقال و فوق‌توزیع در شبکه‌های بزرگ برق شهری و صنعتی.
• انتقال انرژی الکتریکی در مسافت‌های طولانی میان شهرها و مناطق مختلف کشور.
• تأمین برق صنایع بسیار بزرگ مانند فولاد، پتروشیمی و مجموعه‌های تولیدی سنگین.
• استفاده در مسیرهای زمینی یا پروژه‌های زیرساختی با ظرفیت انتقال بسیار بالا.

تفاوت کابل فشار ضعیف، متوسط و قوی

اصلی‌ترین تفاوت کابل فشار ضعیف متوسط قوی در سطح ولتاژ قابل تحمل است، اما این اختلاف روی ساختار، وزن، قیمت، تعداد لایه‌های حفاظتی و محل استفاده کابل نیز اثر می‌گذارد. برای اینکه مقایسه ساده‌تر باشد، مهم‌ترین تفاوت‌ها را در جدول زیر آورده‌ایم.

به همین دلیل، تفاوت کابل فشار ضعیف و متوسط فقط به ولتاژ محدود نیست و در میزان عایق و تجهیزات حفاظتی نیز دیده می‌شود.اگر برای پروژه خود به دنبال انتخاب و خرید انواع کابل برق هستید، می‌توانید محصولات موجود در نورچی را بررسی کنید و متناسب با ولتاژ، محیط نصب و نیاز پروژه سراغ گزینه مناسب بروید.

هنگام خرید کابل برق به چه نکاتی توجه کنیم؟

خرید کابل فقط بر اساس قیمت یا ضخامت ظاهری تصمیم درستی نیست و باید چند مشخصه فنی را هم‌زمان بررسی کرد. مهم‌ترین نکات عبارت‌اند از:

• ولتاژ: کابل باید دقیقاً متناسب با سطح ولتاژ شبکه و تجهیز مورد استفاده انتخاب شود. استفاده از کابل نامتناسب می‌تواند ایمنی و طول عمر سیستم را کاهش دهد.
• سطح مقطع: سطح مقطع هادی باید با جریان مصرفی، طول مسیر و میزان افت ولتاژ هماهنگ باشد. کوچک بودن سطح مقطع می‌تواند باعث افزایش دما و افت عملکرد شود.
• جنس هادی: مس رسانایی بالا و ابعاد جمع‌وجورتری دارد، درحالی‌که آلومینیوم سبک‌تر و در بسیاری از پروژه‌ها اقتصادی‌تر است. انتخاب بین این دو به طراحی شبکه وابسته است.
• نوع عایق: PVC، XLPE و سایر مواد عایقی هر کدام ویژگی متفاوتی دارند. دما، ولتاژ، رطوبت و شرایط محیطی باید در انتخاب عایق در نظر گرفته شوند.
• محیط نصب: دفن مستقیم در خاک، نصب در کانال، فضای باز یا محیط صنعتی شرایط یکسانی ندارند. ممکن است برای حفاظت بیشتر به کابل زره‌دار، مقاوم به UV یا دارای غلاف خاص نیاز باشد.
• برند: کیفیت مواد اولیه و کنترل تولید تأثیر مستقیمی بر عملکرد کابل دارد. بهتر است سراغ برندهایی بروید که مشخصات فنی شفاف و سابقه قابل‌اعتماد دارند. نورچی خرید کابل افشار نژاد خراسان را برای کیفیت بالای کالا و برندقوی پیشنهاد میکند.
• استاندارد: وجود استاندارد معتبر نشان می‌دهد کابل بر اساس الزامات مشخص تولید و آزمایش شده است. هنگام خرید، مشخصات درج‌شده روی کابل و استاندارد محصول را با نیاز پروژه تطبیق دهید.

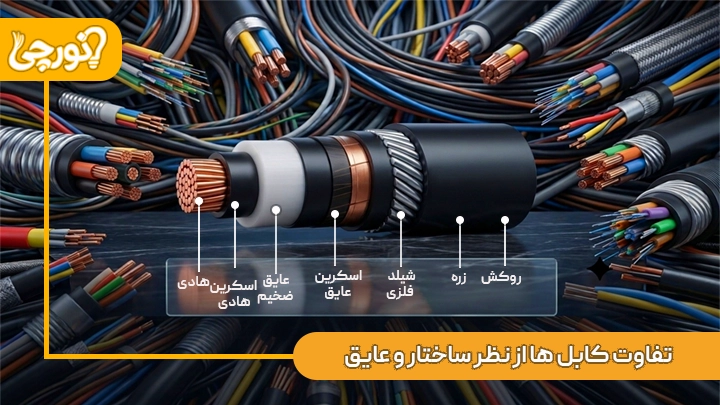

تفاوت کابل‌ها از نظر ساختار و عایق

با افزایش سطح ولتاژ، ساختار کابل نیز پیچیده‌تر می‌شود؛ زیرا کنترل میدان الکتریکی و جلوگیری از شکست عایقی اهمیت بیشتری پیدا می‌کند. مهم‌ترین تفاوت‌های ساختاری کابل فشار ضعیف، متوسط و قوی عبارت‌اند از:

• ضخامت عایق: کابل فشار ضعیف عایق نازک‌تری دارد، اما ضخامت عایق در کابل‌های متوسط و قوی بیشتر است.
• جنس عایق: PVC در کابل‌های فشار ضعیف بسیار رایج است، درحالی‌که XLPE در کابل‌های متوسط و قوی کاربرد گسترده‌تری دارد.
• اسکرین هادی و عایق: در کابل‌های فشار متوسط و قوی از لایه‌های نیمه‌هادی برای یکنواخت کردن میدان الکتریکی استفاده می‌شود؛ این لایه‌ها معمولاً در کابل فشار ضعیف وجود ندارند.
• شیلد فلزی: بسیاری از کابل‌های فشار متوسط و قوی دارای شیلد فلزی هستند، درحالی‌که شیلد در کابل فشار ضعیف عمومی معمولاً ضروری نیست.
• غلاف و زره: بسته به محیط نصب، کابل‌ها می‌توانند دارای آرمور و غلاف‌های مقاوم باشند؛ در پروژه‌های سخت صنعتی و زیرزمینی اهمیت این بخش بیشتر می‌شود.

در نتیجه هرچه ولتاژ بالاتر می‌رود، کابل دیگر صرفاً ضخیم‌تر نمی‌شود؛ بلکه طراحی آن نیز تغییر می‌کند. همین موضوع یکی از مهم‌ترین نکات برای درک صحیح تفاوت کابل فشار ضعیف و متوسط و کابل‌های فشار قوی است.
مقاله مرتبط: انواع کابل زمینی کدام است؟

شناخت نوع ولتاژ کابل؛ راهی برای انتخاب مطمئن‌تر

شناخت تفاوت کابل فشار ضعیف، متوسط و قوی دید بسیار بهتری درباره محل استفاده، توان قابل انتقال و ساختار مناسب کابل در اختیار شما قرار می‌دهد. کابل فشار ضعیف بیشتر برای ساختمان‌ها و مصرف‌کنندگان نهایی مناسب است، کابل فشار متوسط در شبکه‌های توزیع و صنایع نقش پررنگی دارد و کابل فشار قوی برای انتقال حجم بالای انرژی در مسافت‌های طولانی استفاده می‌شود.

شناخت محدوده ولتاژ پیش از انتخاب کابل کمک می‌کند هم ایمنی پروژه افزایش پیدا کند و هم از هزینه‌های ناشی از انتخاب نادرست جلوگیری شود. برای بررسی و خرید انواع سیم و کابل متناسب با نیاز پروژه نیز می‌توانید محصولات نورچی را مشاهده و گزینه مناسب را انتخاب کنید.

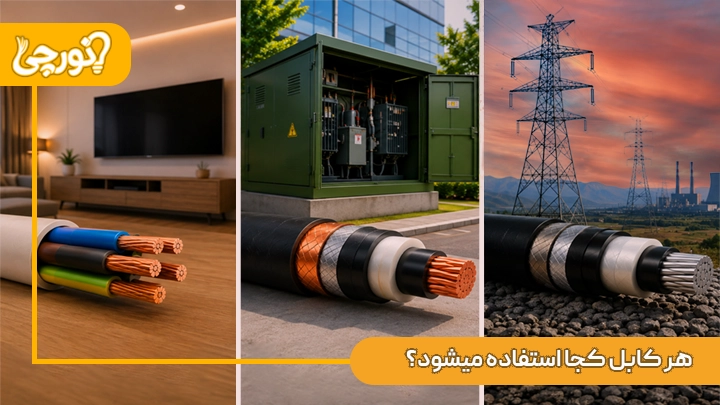

هر نوع کابل کجا استفاده می‌شود؟

انتخاب کابل باید بر اساس محیط، ولتاژ شبکه و میزان توان مورد نیاز انجام شود. کابلی که برای سیم‌کشی یک واحد مسکونی مناسب است، طبیعتاً نمی‌تواند انتخاب مناسبی برای پست برق یا انتقال انرژی بین دو منطقه باشد. در ادامه بررسی می‌کنیم که برای هر موقعیت معمولاً کدام گروه کابل انتخاب می‌شود.

1. ساختمان: در ساختمان‌های مسکونی و اداری معمولاً کابل برق فشار ضعیف با ولتاژ کمتر از ۱ کیلوولت استفاده می‌شود. این کابل برای روشنایی، پریزها و تجهیزات عمومی ظرفیت مناسبی دارد. برای مثال، کابل‌های تغذیه تابلو برق واحدهای مسکونی در همین گروه قرار می‌گیرند.

2. تأسیسات: در تأسیسات معمول ساختمان، پمپ‌ها، فن‌ها و تجهیزات مکانیکی اغلب از کابل فشار ضعیف استفاده می‌کنند. اگر مجموعه بزرگ‌تر باشد و توان مصرفی افزایش پیدا کند، ممکن است بخشی از شبکه به کابل فشار متوسط نیاز داشته باشد. نوع کابل باید براساس مشخصات الکتریکی تجهیز انتخاب شود.

3. کارخانه: کارخانه‌های کوچک می‌توانند بخش زیادی از تجهیزات خود را با کابل‌های کمتر از ۱ کیلوولت تغذیه کنند. در کارخانه‌های بزرگ‌تر، کابل برق فشار متوسط با ولتاژهایی مانند ۶، ۱۱ یا ۲۰ کیلوولت نیز رایج است. دلیل آن نیاز به انتقال توان بالاتر در مجموعه صنعتی است.

4. شبکه توزیع: در بخش مهمی از شبکه توزیع شهری و صنعتی، کابل فشار متوسط استفاده می‌شود. برای نمونه، کابل‌های ۲۰ کیلوولت می‌توانند برق را به پست‌های محلی و ترانسفورماتورهای توزیع برسانند. این سطح ولتاژ برای انتقال توان در فاصله متوسط مناسب‌تر از فشار ضعیف است.

5. پست برق: بسته به جایگاه پست در شبکه، ممکن است کابل فشار متوسط یا فشار قوی مورد استفاده قرار گیرد. پست‌های توزیع معمولاً با سطوح متوسط سروکار دارند، درحالی‌که پست‌های انتقال ولتاژهای بالاتری را مدیریت می‌کنند. بنابراین انتخاب کابل مستقیماً به سطح ولتاژ ورودی و خروجی پست بستگی دارد.

6. انتقال انرژی: برای انتقال حجم زیادی از انرژی در فواصل طولانی باید از کابل برق فشار قوی یا خطوط انتقال متناسب استفاده شود. استفاده از ولتاژ بالا امکان جابه‌جایی توان زیاد را در شبکه فراهم می‌کند. نمونه آن انتقال برق از نیروگاه به پست‌های اصلی و مراکز بزرگ توزیع است.
