انواع کابل زمینی چیست؟ بررسی کابل مسی، آلومینیومی، تک‌رشته و چندرشته

امروزه، انتقال جریان برق بدون وجود تجهیزات زیرساختی ایمن تقریباً غیرممکن است. یکی از پرمصرف‌ترین انواع سیم و کابل در پروژه‌های عمرانی، ساختمانی و صنعتی، کابل زمینی است؛ کابلی که برای نصب و بهره‌برداری در زیر خاک، کانال‌ها، تونل‌ها و مسیرهای دفنی طراحی می‌شود. در پروژه‌های ساخت‌وساز و صنایع مختلف، استفاده صحیح از کابل‌های زمینی یکی از اقدامات اساسی برای راه‌اندازی تأسیسات برق‌رسانی به شمار می‌رود. اگر کابل‌کشی بر اساس استانداردهای فنی و با توجه به شرایط محیطی انجام نشود، احتمال بروز افت ولتاژ، اتصال کوتاه، آسیب به تجهیزات و خسارت‌های مالی افزایش می‌یابد. به همین دلیل، شناخت مشخصات فنی کابل و انتخاب محصول مناسب، نقش مهمی در پایداری و ایمنی شبکه‌های توزیع انرژی دارد.

کابل زمینی یکی از مقاوم‌ترین انواع کابل برق است که با استفاده از عایق‌ها و لایه‌های حفاظتی ویژه، برای نصب در زیر زمین و محیط‌های صنعتی طراحی می‌شود. این کابل‌ها باید در برابر رطوبت، خوردگی، فشارهای مکانیکی، تغییرات دما و آسیب‌های محیطی مقاومت کافی داشته باشند تا جریان الکتریکی را در مسیرهای مشخص به‌صورت ایمن منتقل کنند. هادی کابل زمینی می‌تواند از جنس مس یا آلومینیوم باشد. این هادی با لایه‌های عایق، نیمه‌هادی، شیلد، زره و روکش نهایی پوشانده می‌شود. هدف اصلی استفاده از کابل‌های زیرزمینی، محافظت از خطوط انتقال برق در برابر عوامل طبیعی مانند طوفان و صاعقه و حفظ زیبایی بصری شهرهاست. کابل‌های زمینی در صنایع سنگین، کارخانه‌ها، پست‌های برق، شبکه‌های توزیع شهری، پروژه‌های عمرانی، فرودگاه‌ها، بنادر، راه‌آهن و مترو کاربرد گسترده‌ای دارند.

کابل‌های زیرزمینی به دلیل قرارگیری در شرایط سخت محیطی و دفن مستقیم در خاک، ساختاری چند لایه و مهندسی‌شده دارند. لایه‌های تشکیل‌دهنده این کابل‌ها، از بخش داخلی به خارجی، عبارت‌اند از:

در مجموع، هر یک از لایه‌های کابل زمینی نقش مهمی در افزایش ایمنی، دوام و عملکرد صحیح آن دارند. آشنایی با این ساختار به انتخاب کابل مناسب برای پروژه‌های ساختمانی، صنعتی و شبکه‌های توزیع برق کمک می‌کند.

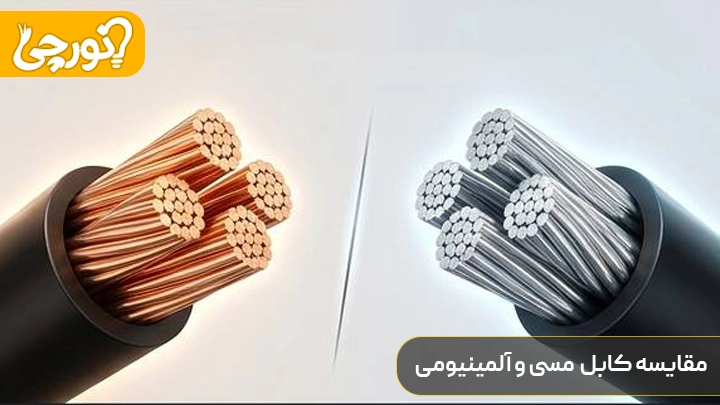

کابل زمینی مسی به دلیل رسانایی الکتریکی عالی، افت ولتاژ ناچیز و استحکام مکانیکی بالا، انتخابی بی‌رقیب در پروژه‌های برق‌رسانی حساس، پست‌های توزیع و صنایع سنگین است. این کابل‌ها با ظرفیت جریان‌دهی مطلوب و مقاومت در برابر کشش، پایداری عملکرد را در طولانی‌مدت تضمین کرده و برای بارهای الکتریکی سنگین بسیار مناسب‌اند. تنها چالش در استفاده از آن‌ها، قیمت بالاتر نسبت به انواع آلومینیومی است که به دلیل نوسانات نرخ جهانی فلزات باید در بودجه‌بندی پروژه مد نظر قرار گیرد. در نهایت، کیفیت و طول عمر بالای هادی مسی، آن را به گزینه‌ای مطمئن و استاندارد برای زیرساخت‌های کلیدی شهری و صنعتی تبدیل کرده است.

کابل زمینی آلومینیومی یکی از گزینه‌های اقتصادی برای انتقال و توزیع انرژی است. رسانایی آلومینیوم کمتر از مس است و معمولاً برای دستیابی به ظرفیت جریان مشابه، از سطح مقطع بزرگ‌تری استفاده می‌شود. با این حال، وزن کمتر و قیمت پایین‌تر آلومینیوم باعث شده است این کابل در مسیرهای طولانی و پروژه‌های عمومی کاربرد زیادی داشته باشد.

• وزن کمتر نسبت به کابل مسی
• حمل‌ونقل و نصب آسان‌تر
• قیمت مناسب‌تر
• مناسب برای مسیرهای طولانی
• کاهش هزینه‌های کلی پروژه
• کاربرد گسترده در شبکه‌های توزیع برق شهری و بین‌شهری

کابل آلومینیومی برای پروژه‌هایی که محدودیت بودجه دارند یا کاهش وزن کابل در آن‌ها اهمیت دارد، گزینه‌ای اقتصادی و کاربردی محسوب می‌شود. در زمان نصب این کابل باید از اتصالات و سرکابل‌های مناسب استفاده شود تا مشکلاتی مانند شل‌شدن اتصال یا افزایش مقاومت تماسی ایجاد نشود.

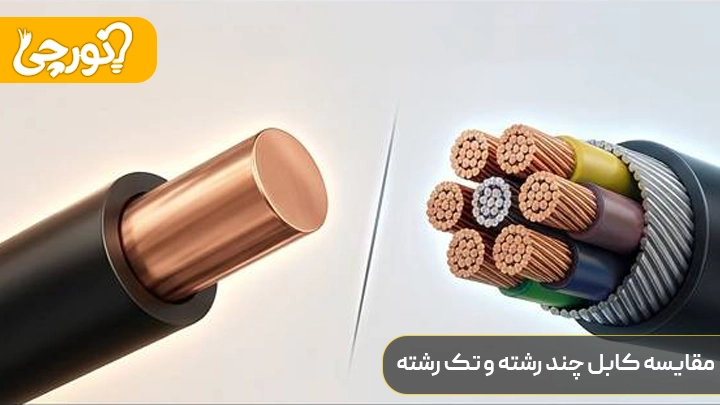

کابل زمینی تک‌رشته یا Single Core تنها یک هادی مجزا دارد و از نظر ساختاری نسبت به نمونه‌های چند رشته ساده‌تر است. این کابل با هادی افشان و مفتولی تولید شده و به‌طور گسترده در سیستم‌های فشار متوسط، فشار قوی و پست‌های انتقال برق کاربرد دارد. همچنین از این تجهیزات برای اتصال ژنراتورها، چیدمان داخلی تابلوهای برق و مسیرهای انتقال جریان با ظرفیت بالا استفاده می‌شود. هنگام انتخاب کابل مناسب باید به مشخصات فنی کابل نظیر جنس هادی، سطح مقطع، ولتاژ نامی و نوع عایق توجه کافی داشته باشید. در نهایت، در نظر گرفتن نوع زره و شرایط محیطی نصب کابل برق زیرزمینی، نقشی کلیدی در کارکرد ایمن و بدون افت ولتاژ سیستم ایفا می‌کند.

کابل چند رشته از دو یا چند هادی عایق‌شده تشکیل می‌شود. این کابل‌ها می‌توانند با هادی مسی یا آلومینیومی تولید شوند و برای انتقال برق تک‌فاز، سه‌فاز و مدارهای کنترل کاربرد داشته باشند. کابل‌های چند رشته به دلیل یکپارچه‌بودن ساختار و وجود چند هادی در یک مجموعه، در بسیاری از پروژه‌های ساختمانی و صنعتی گزینه‌ای مناسب هستند. از کاربردهای آن‌ها می‌توان به موارد زیر اشاره کرد:

• برق‌رسانی سه‌فاز
• کابل‌کشی ساختمان‌ها
• تأسیسات صنعتی
• اتصال تابلوهای برق
• پروژه‌های کوچک و متوسط

قیمت کابل زمینی چند رشته معمولاً به دلیل استفاده از مواد اولیه بیشتر و پیچیدگی ساختاری، از کابل تک‌رشته بالاتر است؛ اما نصب منظم‌تر و کاربری ساده‌تر آن می‌تواند اجرای پروژه را آسان کند.

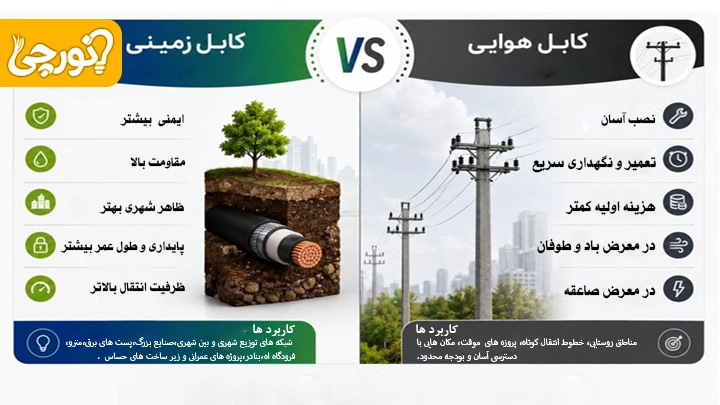

کابل‌های زمینی و هوایی از نظر ساختار، روش نصب، هزینه اجرا و میزان حفاظت با یکدیگر تفاوت دارند. مهم‌ترین تفاوت‌های این دو نوع کابل عبارت‌اند از:

• کابل زمینی برای تحمل فشار خاک، رطوبت و آسیب‌های مکانیکی، معمولاً دارای زره و روکش ضخیم‌تری است.
• هزینه حفاری، نصب و راه‌اندازی خطوط زیرزمینی معمولاً بیشتر از کابل‌کشی هوایی است.
• کابل هوایی در معرض طوفان، صاعقه، یخ‌زدگی، برخورد اجسام و سایر حوادث طبیعی قرار دارد.
• کابل زمینی فضای شهری را اشغال نمی‌کند و به حفظ زیبایی بصری شهر کمک می‌کند.
• خطوط زیرزمینی برای مناطق پرتراکم، فرودگاه‌ها و مکان‌هایی که وجود تیر و تجهیزات هوایی محدودیت ایجاد می‌کند، مناسب‌تر هستند.
• عیب‌یابی و تعمیر کابل هوایی معمولا سریع‌تر انجام می‌شود؛ اما شناسایی محل خطا در کابل زمینی به تجهیزات تخصصی نیاز دارد.
• خطر سرقت و خرابکاری فیزیکی در کابل‌های زمینی کمتر از خطوط هوایی است.
• تعمیر و توسعه خطوط زمینی ممکن است به حفاری و عملیات عمرانی نیاز داشته باشد.

کابل‌های زمینی به دلیل عایق‌بندی مناسب و مقاومت فیزیکی بالا، در پروژه‌های مختلفی به کار می‌روند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

• برق‌رسانی در مناطق متراکم شهری : در شهرهای بزرگ، استفاده از کابل زمینی به کاهش خطر برق‌گرفتگی، آزادسازی فضای شهری و حفظ زیبایی مبلمان شهری کمک می‌کند.
• تغذیه کارخانه‌ها و صنایع سنگین : ماشین‌آلات صنعتی به جریان برق پایدار و ایمن نیاز دارند. کابل‌های زمینی برای انتقال انرژی در کارخانه‌ها، مجتمع‌های صنعتی و تأسیسات تولیدی گزینه‌ای مناسب هستند.
• خطوط توزیع فشار ضعیف و متوسط : این کابل‌ها برای انتقال انرژی از پست‌های توزیع به ترانسفورماتورها، ساختمان‌ها، واحدهای صنعتی و شبکه‌های مصرف استفاده می‌شوند.
• فرودگاه‌ها و بنادر : در فرودگاه‌ها، وجود خطوط هوایی می‌تواند برای عملیات پروازی محدودیت ایجاد کند. در بنادر نیز تأسیسات برق‌رسانی زیرزمینی از ایجاد مانع برای عبور تجهیزات و وسایل نقلیه جلوگیری می‌کند.
• راه‌آهن و مترو : تأمین انرژی تجهیزات ریلی و قطارهای شهری و بین‌شهری از طریق کابل‌کشی ایمن در مسیرهای زیرزمینی، تونل‌ها و کانال‌های تأسیساتی انجام می‌شود.
• پروژه‌های عمرانی و ساختمانی : کابل‌های زمینی در مجتمع‌های مسکونی، مراکز تجاری، بیمارستان‌ها، دانشگاه‌ها، پارکینگ‌ها و سایر پروژه‌های ساختمانی برای انتقال ایمن برق استفاده می‌شوند.
•

چگونه کابل زمینی مناسب انتخاب کنیم؟

قیمت کابل زمینی ثابت نیست و تحت تأثیر عوامل فنی و اقتصادی مختلف قرار می‌گیرد. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• جنس هادی، یعنی مس یا آلومینیوم
• سطح مقطع و سایز کابل
• تعداد رشته‌های داخلی
• نوع هادی، مانند مفتولی، نیمه‌افشان یا افشان
• جنس و کیفیت عایق، مانند PVC یا XLPE
• نوع زره و شیلد
• ولتاژ نامی کابل
• برند و کشور سازنده
• قیمت جهانی مس و آلومینیوم
• نرخ ارز
• هزینه مواد اولیه و تولید
• متراژ سفارش و شرایط بازار

به همین دلیل، برای دریافت قیمت دقیق کابل زمینی باید مشخصات کامل محصول، سطح مقطع، تعداد رشته، جنس هادی و متراژ مورد نیاز مشخص باشد.


کابل زمینی یکی از اجزای مهم شبکه‌های برق‌رسانی در پروژه‌های ساختمانی، صنعتی و شهری است. این کابل‌ها با برخورداری از عایق و روکش‌های مقاوم، امکان انتقال ایمن جریان برق در زیر خاک و محیط‌های سخت را فراهم می‌کنند.برای خرید کابل زمینی مناسب، ابتدا باید ولتاژ کاری، جریان مصرفی، طول مسیر و روش نصب مشخص شود. سپس سطح مقطع کابل بر اساس جریان مجاز کابل و میزان افت ولتاژ محاسبه و با نقشه‌ها و محاسبات مهندسی پروژه تطبیق داده شود.

همچنین باید سطح ولتاژ شبکه، جنس هادی، نوع عایق و روکش و وجود زره مناسب برای دفن مستقیم بررسی شود. توجه به استاندارد کابل برق، تأییدیه محصول، اصالت کالا و مشخصات فنی درج‌شده روی کابل نیز هنگام خرید ضروری است.

برای دریافت قیمت کابل زمینی و انتخاب دقیق محصول، مشاوره کارشناسان وب سایت نورچی می‌تواند از خطاهای اجرایی و هزینه‌های اضافی جلوگیری کند.
