سینی کابل چیست؟ بررسی و قیمت انواع سینی کابل
سینی کابل یکی از تجهیزات مورد استفاده در صنعت سیم‌کشی است که جهت ایجاد مسیر منظم و ایمن برای عبور و نگهداری کابل‌های برق استفاده می‌شود. این تجهیز در انواع مختلفی مانند سینی کابل فلزی، سینی کابل گالوانیزه، سینی کابل مشبک و مدل‌های مختلف دیگر با توجه به ابعاد و شرایط محیطی تولید می‌شوند.
سینی کابل چیست؟ کاربرد و موارد استفاده
سینی کابل یا Cable Tray یک سیستم نگهدارنده برای عبور و سازمان‌دهی کابل‌هاست که معمولا از جنس آن‌ها از فولاد گالوانیزه، آلومینیوم و فولاد ضد زنگ ساخته می‌شوند. ساختار سینی کابل معمولاً شامل یک کف و دو لبه جانبی است. کابل‌ها روی کف قرار می‌گیرند و سینی به کمک تجهیزات نگهدارنده به سقف، دیوار یا سازه نصب می‌شود. طبق استاندارد IEC 61537:2023، سیستم‌های سینی کابل و نردبان کابل برای نگهداری و جای‌دهی کابل‌ها و برخی تجهیزات الکتریکی در تأسیسات برق و ارتباطات طراحی شده‌اند.این استاندارد همچنین ویژگی‌هایی مانند الزامات مکانیکی، خوردگی، شرایط دمایی، ابعاد و آزمون تحمل بار را پوشش می‌دهد. یک نکته مهم این است که سینی کابل محفظه بسته برای کابل نیست، بلکه یک سیستم نگهدارنده و مسیر عبور کابل است.
سینی کابل یکی از تجهیزات مورد استفاده در صنعت سیم‌کشی است که جهت ایجاد مسیر منظم و ایمن برای عبور و نگهداری کابل‌های برق استفاده می‌شود. این تجهیز در انواع مختلفی مانند سینی کابل فلزی، سینی کابل گالوانیزه، سینی کابل مشبک و مدل‌های مختلف دیگر با توجه به ابعاد و شرایط محیطی تولید می‌شوند.

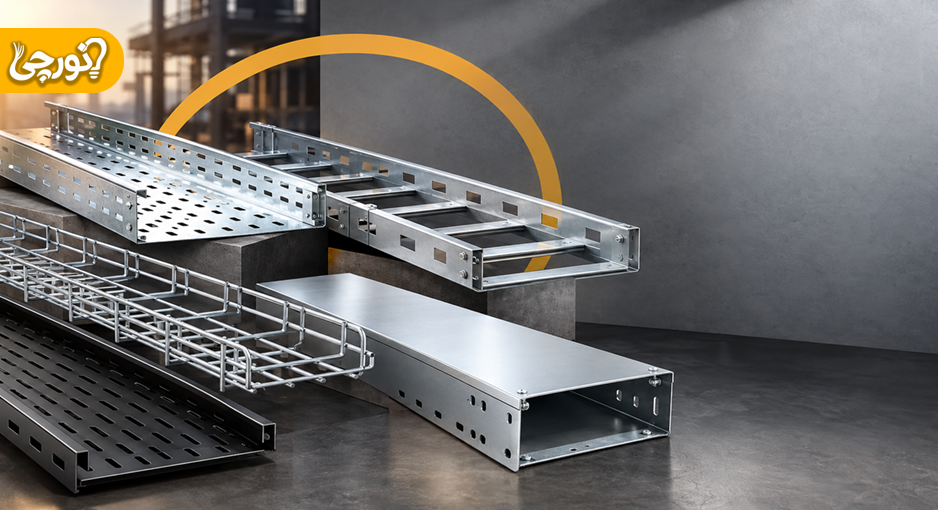

انواع سینی کابل
سینی کابل در انواع مختلفی تولید می‌شوند. از جمله شاخص‌های که باعث تفاوت در سینی کابل‌ها می‌شود، می‌توان به میزان سوراخ‌کاری، جنس ورق، نوع پوشش، ضخامت سینی‌ها، ظرفیت تحمل بار و شرایط محیطی اشاره نمود. همگی این پارامترها در انتخاب سینی کابل تاثیرگذار هستند. به همین دلیل هنگام قیمت و خرید سینی کابل بهتر است ابتدا مشخص شود سینی برای چه محیطی و چه مقدار بار، مورد نیاز است. در ادامه به معرفی و بررسی هر یک از سینی کابل‌های رایج در بازار می‌پردازیم.سینی کابل مشبک و سینی کابل غیر مشبک

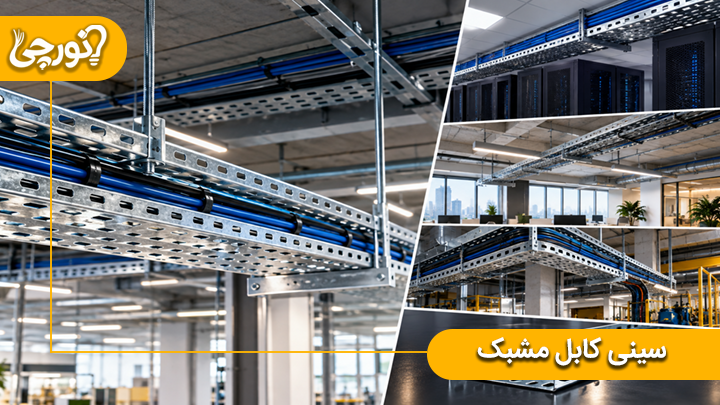

سینی کابل مشبک یکی از رایج‌ترین انواع سینی کابل به حساب می‌آید. در این مدل، کف سینی دارای سوراخ‌هایی است که در طول مسیر تکرار می‌شوند. تعداد، اندازه و شکل سوراخ‌ها ممکن است با توجه به طراحی و تولیدکننده متفاوت باشد.این نوع سینی برای بسیار از مسیرهای کابل‌کشی برق و کنترل کابل‌ها مورد استفاده قرار می‌گیرد. به ویژه در مسیرهایی که تهویه کابل، کاهش وزن سازه و دسترسی آسن به کابل‌ها اهمیت بالایی داشته باشند.
مزایای و موارد استفاده سینی کابل مشبک
- وزن کمتر نسبت به برخی مدل‌های کف‌پوشیده
- گردش هوای بهتر اطراف کابل‌ها
- امکان اتصال و مهار کابل‌ها از طریق سوراخ‌ها
- دسترسی مناسب به کابل
- کاربرد گسترده در پروژه‌های ساختمانی و صنعتی

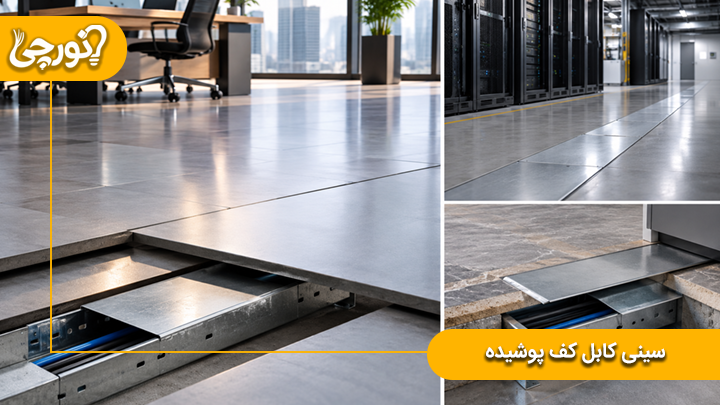

سینی کابل کف پوشیده
در این نوع سینی کابل، کف سینی فاقد سوراخ‌های معمول در سینی‌های مشبک است و یک سطح نسبتا یکپارچه دارد. این مدل را در بازار ممکن است با نام‌های سینی کابل ساده، سینی کابل کف بسته، سینی کابل کف پوشیده نیز بشناسید. یکی از ویژگی‌های مهم این مدل در ایجاد سطح پیوسته‌تر در زیر کابل‌ها است.
کاربرد سینی کف بسته در صنایع
این مدل می‌تواند در شرایطی مورد توجه قرار بگیرد که حفاظت بیشتر کابل‌ها در برابر ورود اجسام یا عوامل محیطی اهمیت داشته باشد. البته اگر محیط پروژه نیاز به تهویه زیاد داشته باشد، باید شرایط حرارتی کابل‌ها نیز در انتخاب نوع سینی بررسی شود.

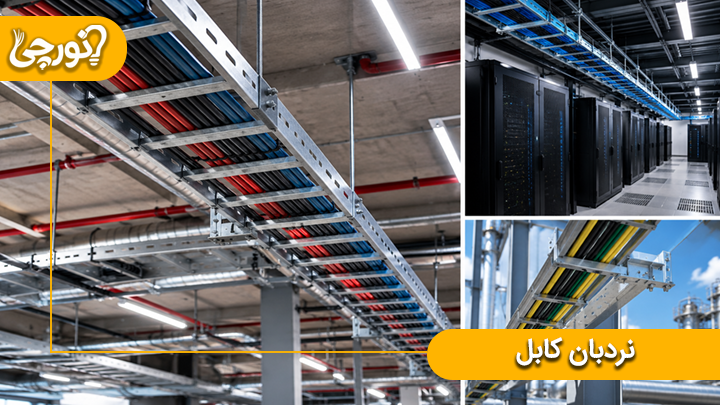

نردبان کابل چست؟
نردبان کابل که به انگلیسی Cable Ladder شناخته می‌شود، از نظر فنی با سینی کابل متفاوت است اما معمولاً در دسته سیستم‌های مدیریت کابل قرار می‌گیرد. ساختار آن معمولاً شامل دو ریل جانبی و تعدادی پله عرضی است. کابل‌ها روی این پله‌ها قرار می‌گیرند و با توجه به نوع کابل و طراحی پروژه، مهار می‌شوند. باید افرود که در برخی سیستم‌ها، ساختار اصلی شبیه نردبان است اما برای افزایش سطح نگهداری یا ایجاد شرایط خاص نصب، کف یا قطعات تکمیلی نیز در نظر گرفته می‌شود. در ادامه به معرفی ویژگی‌های این سیستم مدیریت کابل می‌پردازیم.- ساختار بسیار باز
- گردش هوای مناسب
- دسترسی آسان به کابل‌ها
- مناسب برای مسیرهای دارای کابل سنگین
- امکان مهار کابل‌ها رو پله
تفاوت نردبان کابل با سینی کابل در چیست؟
در مقایسه با سینی‌های کابل، در لدر کابل سطح زیرین وجود ندارد به همین علت گردوغبار و همچنین آب برف و باران بر زیر آن جمع نمی‌شود. بخاطر این ویژگی منحصر به فرد، نردبان کابل در بسیاری از پروژه‌های صنعتی و مسیرهایی که کابل‌های قدرت با وزن بالا استفاده می‌شوند، کاربرد دارد.

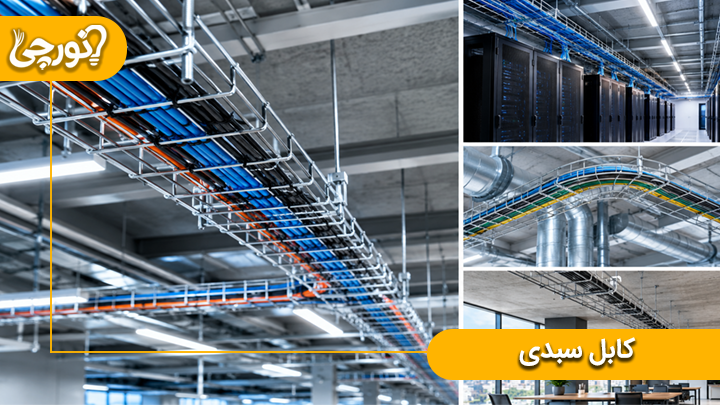

سینی کابل سبدی یا توری
سینی کابل سبدی و یا توری (سیمی) تشکیل شده از سیم‌های فلزی می‌باشد. این نوع سینی معمولا ظاهر متفاوتی نسبت به سینی‌های ورقی‌ای دارند. در این نوع از سینی کابل‌ها، به دلیل وجود ساختار توری، هوا به راحتی در اطراف کابل‌ها جریان دارد. همچنین جمع شدن گرد و غبار کمتر و تجمع آب برف و باران بر این نوع سیستم مدیریت کابل، بسیار کمتر می‌باشد. سینی توری در پروژه‌هایی که کابل‌های زیادی با وزن نسبتا پایین جود دارند، کاربرد دارد.
مزایای سینی کابل سیمی یا سبدی (توری)
- وزن پایین
- تهویه بسیار خوب
- دسترسی آسان
- انعطاف‌پذیری بالا در اجرا مسیر کابل کشی
- مناسب در مسیرهای کبل کشی سبک و متوسط

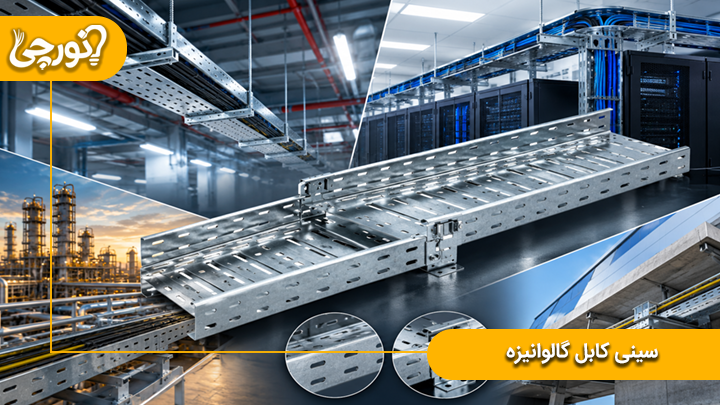

سینی کابل گالوانیزه چیست؟
همان‌طور که اشاره شد، سینی‌های کابل را می‌توان بر اساس پارامترهای مختلفی دسته‌بندی کرد که یکی از مهم‌ترین آن‌ها، نوع پوشش سطحی است. در میان پوشش‌های مورد استفاده برای سینی کابل، گالوانیزه یکی از رایج‌ترین و پرکاربردترین گزینه‌هاست که به دلیل مقاومت مناسب در برابر خوردگی و زنگ‌زدگی، در بسیاری از پروژه‌های برق و تأسیسات مورد استفاده قرار می‌گیرد. در زمان خرید سینی کابل گالوانیزه توجه داشته‌باشد که سینی به صورت سر ساخته شده است یا گرم، در ادامه به تفاوت این دو سینی می‌پردازیم.
مزیت سینی کابل گالوانیزه
مهم‌ترین مزیت این نوع سینی، مقاومت بیشتر در برابر خوردگی نسبت به فولاد بدون پوشش است. همچنین سینی‌های فولادی گالوانیزه استحکام مکانیکی مناسبی دارند و می‌توانند برای مسیرهایی که وزن قابل توجهی از کابل‌ها روی آن قرار می‌گیرد، مورد استفاده قرار گیرند. موارد موثر بر استحکمسینی کابل گالوانیزه را می‌توان به ضخامت ورق، کیفیت ساخت، نوع گالوانیزه، ضخامت پوشش و طراحی سینی نسبت داد.کاربرد سینی کابل گالوانیزه فابریک
سینی کابل گالوانیزه را می‌توان در مسیرهای مختلف کابل‌کشی استفاده کرد. در ادامه به معرفی پرکاربردترین موارد استفاده از این سینی می‌پردازیم.- ساختمان‌های اداری و تجاری
- مجتمع‌های مسکونی ،کارخانه‌ها و واحدهای صنعتی
- موتورخانه‌ها
- نیروگاه‌ها و تأسیسات انرژی
- پارکینگ‌ها و فضاهای تأسیساتی
- برخی مسیرهای کابل‌کشی در فضای باز
سینی گالوانیزه سرد
در سینی کابل گالوانیزه سرد، بدنه سینی از جنس فولاد ساخته می‌شود و پوشش گالوانیزه آن از طریق یک فرآیند الکتروشیمیایی روی سطح فولاد ایجاد می‌شود. ویژگی این نوع سینی، سطح نسبتا صاف و براق آن است. سینی سرد گالوانیزه معمولا در شرایطی که محیط نیاز به مقاومت در برابر خوردگی دارد، مورد استفاده قرار می‌گیرد.سینی کابل گالوانیزه گرم
در سینی کابل گالوانیزه گرم، قطعه فولادی پس از آماده‌سازی و تمیزکاری، داخل حمامی از روی مذاب غوطه‌ور می‌شود. در این فرآیند، روی با سطح فولاد واکنش متالورژیکی ایجاد می‌کند و یک پوشش محافظ روی سطح فولاد شکل می‌گیرد. به همین دلیل این سینی در فضاهای باز، محیط‌های مرطوب، پروژه‌های صنعتی و محیط‌های دارای ریسک خوردگی، عملکرد مناسبی از خود نشان می‌دهد.سینی کابل استیل چیست؟

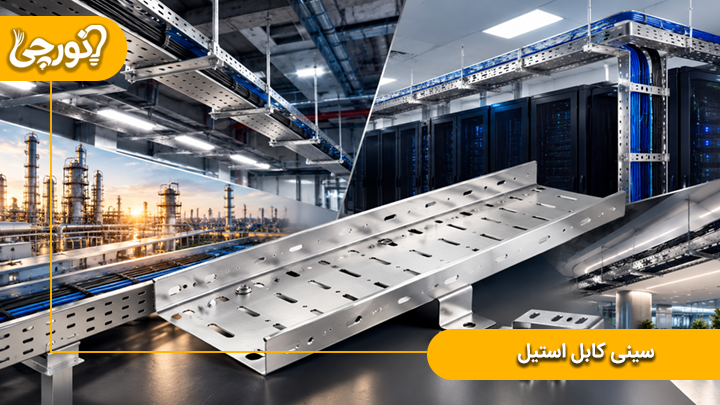

سینی کابل استیل از فولاد ضد زنگ ساخته می‌شود. این نوع سینی معمولا زمانیکه مقاومت در برابر خوردگی اهمیت بالایی داشته باشد، کاربرد دارد. اما هزینه آن معمولا از سینی‌های فولادی بیشتر است. از جمله مزیت‌های این نوع سینی می‌توان به مقاومت بالا در برابر خوردگی، دوام بالا و قابل استفاده در محیط‌های صنعتی دشوار، اشاره نمود.
سینی کابل آلومینیومی
سینی کابل آلومینیومی از آلومینیوم ساخته می‌شود و یکی از گزینه‌های سبک‌تر در سیستم‌های مدیریت کابل است. آلومینیوم علاوه بر وزن کمتر، مقاومت مناسبی در برابر خوردگی دارد. البته مقاومت مکانیکی، ظرفیت تحمل بار و هزینه باید با نیاز پروژه مقایسه شود.مزایای سینی آلومینیومی و موارد کاربرد
- وزن پایین
- مقاومت مناسب در برابر خوردگی
- نصب آسان‌تر در برخی پروژه‌ها
- مناسب برای برخی محیط‌های صنعتی

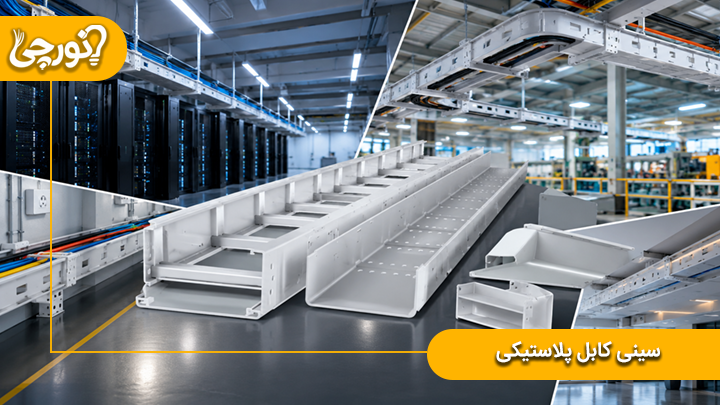

سینی کابل پلاستیکی
در برخی پروژه‌ها نیاز است که از سینی کابل غیر فلزی مانند PVC، پلیمرهای مهندسی و مواد کامپوزیتی استفاده شود. در انتخاب این نوع سینی باید شرایط پروژه و مشخصات فنی کابل‌ها را در نظر داشت. در ادامه مزیت‌های استفاده از کابل سینی غیر فلزی را معرفی می‌کنیم.- وزن پایین
- مقاومت در برابر خورگی
- عایق بودن
- قابل استفاده در شرایط محیطی خاص
سینی کابل کامپوزیتی
سینی‌های کامپوزیتی از مواد تقویت‌شده ساخته می‌شوند و در برخی محیط‌های صنعتی و خورنده مورد استفاده قرار می‌گیرند. یکی از دلایل استفاده از کامپوزیت می‌تواند مقاومت مناسب در برابر برخی مواد شیمیایی و خوردگی باشد. این نوع سینی بیشتر در پروژه‌هایی مطرح می‌شود که شرایط محیطی، استفاده از فولاد معمولی یا حتی برخی فلزات را محدود می‌کند.سینی کابل PVC

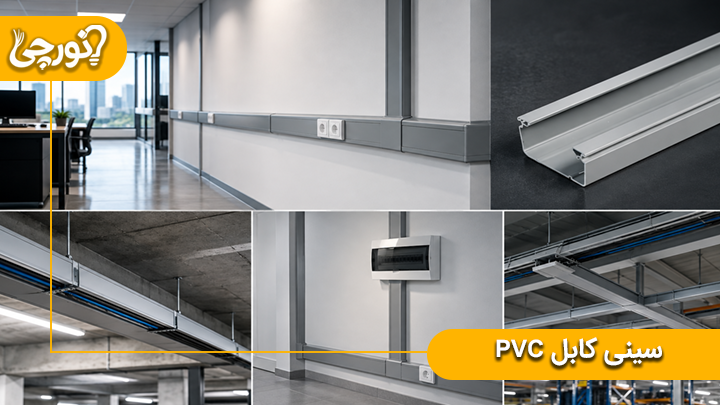

سینی کابل PVC یک سیستم غیرفلزی برای مدیریت مسیر کابل است. این محصولات می‌توانند در برابر برخی عوامل خورنده عملکرد مناسبی داشته باشند و به دلیل ماهیت غیرفلزی، ویژگی‌های الکتریکی متفاوتی نسبت به سینی‌های فلزی دارند.
مقایسه انواع سینی کابل
یک نکته مهم این است که گالوانیزه، مشبک و نردبانی سه ویژگی متفاوت در سینی کابل هستند و نباید آن‌ها را در یک دسته قرار داد. در ادامه به مقایسه و بررسی انواع سینی کابل معرفی شده می‌پردازیم.| نوع | ساختار | تهویه | کاربرد رایج |
| سینی مشبک | کف سوراخ‌دار | خوب | ساختمان و صنعت |
| سینی کف‌پوشیده | کف تقریباً بسته | کمتر | مسیرهایی با نیاز به پوشش بیشتر |
| نردبان کابل | ریل + پله | بسیار خوب | کابل‌های سنگین و صنعتی |
| سینی توری | شبکه سیمی | بسیار خوب | مسیرهای سبک و متوسط |
| سینی استیل | فلزی ضدخوردگی | بسته به ساختار | محیط‌های خورنده |
| سینی آلومینیومی | فلزی سبک | بسته به ساختار | پروژه‌های نیازمند وزن کمتر |
| سینی PVC | غیرفلزی | بسته به ساختار | محیط‌های خاص |
| سینی کامپوزیتی | غیرفلزی/تقویت‌شده | بسته به ساختار | محیط‌های صنعتی و خورنده |
جهت دریافت مشاوره تخصصی و رایگان از کارشناسان متخصصان نورچی، با بورس لوازم الکتریکی لاله زار در ارتباط باشید.
تجهیزات سینی کابل
سینی کابل برق تنها تشکیل شده از شاخه‌های مستقیم نیست. برای اجرا یک مسیر کامل، مخصوصا در پروژه‌هایی که مسیر کابل تغیر جهت می‌دهد و یا انشعاب دارند، از اتصالات سینی کابل به شکل‌های مختلف برای سینی کشی کابل برق استفاده می‌شود. انتخاب این قطعات به مسیر کابل‌کشی و ابعاد سینی و همچنین تعداد کابل‌ها بستگی دارد. در ادامه به معرفی مهم‌ترین اجزاء و اتصالات سینی کابل می‌پردازیم.| گروه | اجزا |
| قطعات مسیر | شاخه مستقیم، زانویی، سه‌راهی، چهارراهی و کاهنده |
| قطعات اتصال | رابط، پیچ و مهره، بست و اتصالات |
| قطعات نگهدارنده و حفاظتی | ساپورت، آویز، جداکننده و درب |
-
شاخه مستقیم سینی کابل
-
رابط سینی کابل
جهت دریافت لیست قیمت رابط سینی کابل با متخصصان فروش مجموعه نورچی تماس بگیرید.
-
زانویی سینی کابل
-

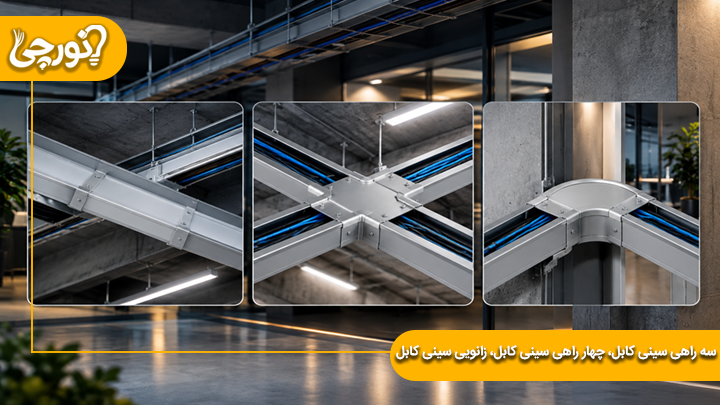

سه‌راهی سینی کابل
-
چهارراهی سینی کابل
-

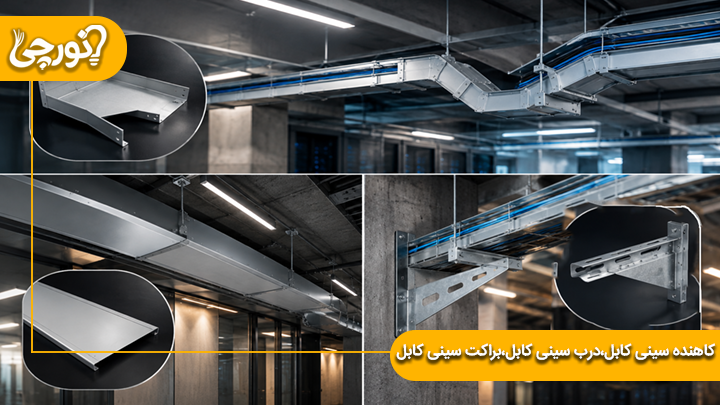

کاهنده سینی کابل
-
درب سینی کابل
-
براکت سینی کابل
- ساپورت سینی کابل دیواری
- ساپورت سینی کابل سقفی
- براکت زیر سینی کابل
- ساپورت نردبانی
- ساپورت آویز
- پایه ساپورت سینی کابل
- دستک سینی کابل
-

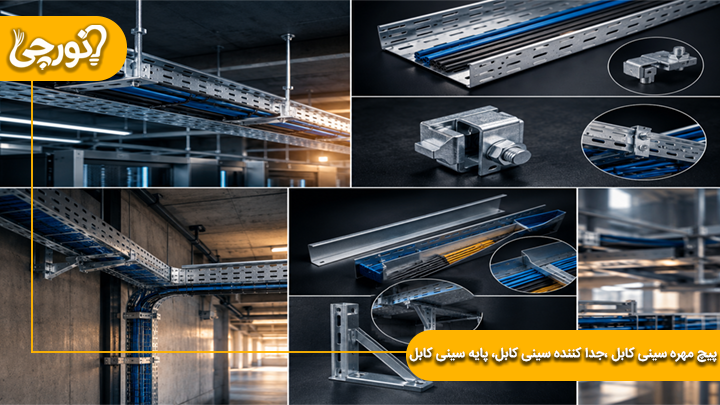

پایه سینی کابل
-
جداکننده سیم کابل
-
اتصال به تابلو برق
-
بست، پیچ و مهره

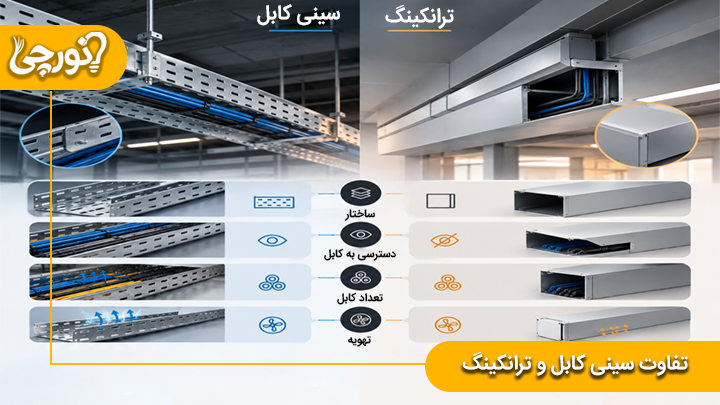

تفاوت سینی کابل و ترانکینگ
سینی کابل و ترانکینگ دو سیستم متفاوت برای مدیریت مسیر کابل هستند. در ادامه به بررسی این دو سیستم می‌پردازیم.| ویژگی | سینی کابل | ترانکینگ |
| ساختار | باز یا مشبک | معمولاً محفظه‌ای |
| دسترسی به کابل | آسان | بسته‌تر |
| تعداد کابل | مناسب برای مسیرهای متعدد | مناسب برای کاربردهای مختلف ساختمانی |
| تهویه | مناسب‌تر در مدل‌های باز | محدودتر |
| کاربرد صنعتی | بسیار رایج | بسته به پروژه |
مزایا و کاربرد سینی کابل در هر صنعت
مهم‌ترین کاربرد سینی کابل در ایجاد کردن یک مسیر منظم برای کابل‌ها است. اما مزایای آن به نظم‌دهی محدود نمی‌شود. در پروژه‌هایی که تعداد کابل‌ها زیاد است، استفاده از سیستم سینی کابل می‌تواند اجرا مسیر کابل‌کشی را منظم‌تر و قابل مدیریت‌تر کند. در ادامه به مهم‌ترین کاربردهای سینی کابل می‌پردازیم.
- ایجاد مسیر مشخص برای کابل‌ها
- نگهداری مناسب کابل‌های برق
- نظم‌دهی به کابل‌ها در تعداد بالا
- کاهش آشفتگی در مسیرهای کابل‌کشی
- آسان نمودن دسترسی به کابل‌ها
- ساده شده تعمیر و نگهداری از کابل‌ها
- امکان توسعه مسیر کابل‌کشی
- قابل استفاده در پروژه‌های ساختمانی و صنعتی
- عبور کابل‌های قدرت، کنترل و برخی کابل‌های ارتباطی به طور مجزا و قابل تفکیک
- قابل استفاده در مسیرهای افقی و عمودی
