کابل فشار قوی چیست؟ از ساختار تا قیمت و کاربرد آن
در ولتاژهای بالا، ضعف در طراحی یا انتخاب کابل میتواند باعث افزایش تنش الکتریکی، آسیب به عایق، کاهش عمر کابل و اختلال در شبکه شود. به همین دلیل، هنگام انتخاب کابل فشار قوی علاوه بر ولتاژ، عواملی مانند جریان، ساختار کابل، محل نصب و شرایط محیطی نیز باید در نظر گرفته شوند.
در این مقاله بررسی میکنیم کابل فشار قوی چیست، چه ساختاری دارد، چه انواعی برای کاربردهای مختلف وجود دارد و هنگام انتخاب و خرید آن باید به چه مشخصاتی توجه کرد.
کابلها را میتوان بر اساس سطح ولتاژ کاری در گروههایی مانند فشار ضعیف، فشار متوسط و فشار قوی دستهبندی کرد. مرز دقیق این دستهبندیها به استاندارد و کاربرد موردنظر بستگی دارد و به همین دلیل، هنگام انتخاب کابل باید به ولتاژ نامی و استاندارد مربوط به آن توجه کرد. برای آشنایی بیشتر با تفاوت این سه دسته، میتوانید مقاله تفاوت کابل فشار ضعیف، متوسط و قوی را مطالعه کنید.

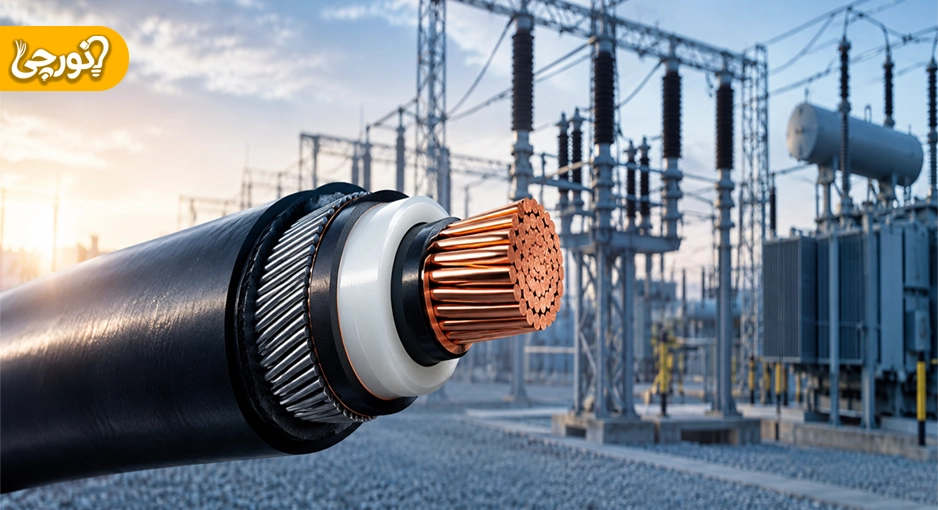

کابل فشار قوی (High Voltage Cable) با نام اختصاری HV، کابل قدرتی است که برای انتقال انرژی الکتریکی در سطوح ولتاژ بالا طراحی میشود. این کابلها در شبکههای برق، تأسیسات صنعتی و پروژههای زیرساختی کاربرد دارند. به دلیل سطح ولتاژ بالا، کابل فشار قوی به عایقبندی مناسب، کنترل دقیق میدان الکتریکی و ساختاری مقاوم در برابر تنشهای الکتریکی و شرایط کاری مختلف نیاز دارد.

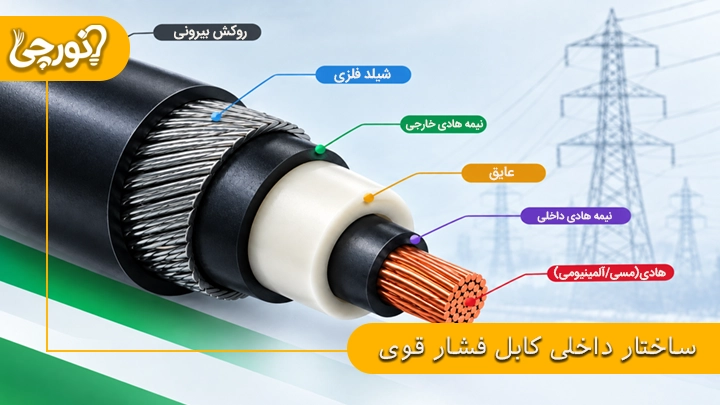

ساختار کابل فشار قوی چگونه است؟
کابل فشار قوی از چند لایه تشکیل میشود که هرکدام وظیفه مشخصی در انتقال ایمن انرژی، کنترل میدان الکتریکی و محافظت از کابل دارند. ساختار دقیق کابل با توجه به سطح ولتاژ، نوع عایق و شرایط نصب میتواند متفاوت باشد.

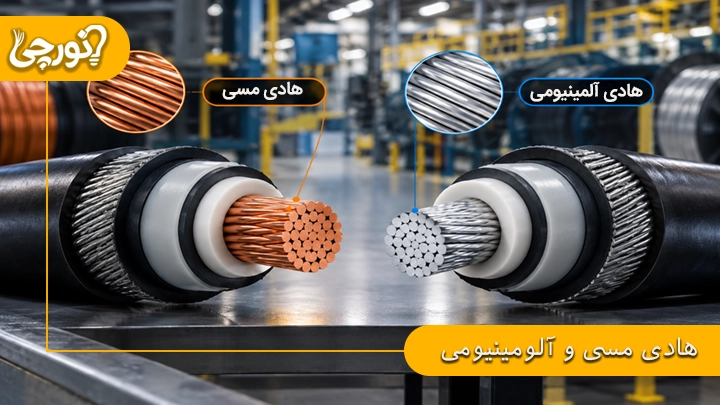

هادی و انواع آن در کابل های فشار قوی
هادی (Conductor) بخشی از کابل است که جریان الکتریکی را عبور میدهد و معمولاً از مس یا آلومینیوم ساخته میشود.
هادی مسی: به دلیل رسانایی الکتریکی بالاتر، برای انتقال جریان یکسان به سطح مقطع کمتری نسبت به آلومینیوم نیاز دارد و از استحکام مکانیکی مناسبی نیز برخوردار است.
هادی آلومینیومی: وزن کمتری نسبت به مس دارد، اما برای انتقال جریان یکسان به سطح مقطع بزرگتری نیاز دارد و معمولاً از نظر هزینه مقرونبهصرفهتر است. برای مشاهده انواع و خرید کابل آلومینیومی میتوانید محصولات مرتبط را بررسی کنید.
لایه نیمههادی داخلی در کابل های قدرت
سطح هادی کاملاً صاف و یکنواخت نیست و ممکن است ناهمواریهای کوچکی در سطح آن وجود داشته باشد. این ناهمواریها در کابلهای فشار قوی میتوانند باعث تمرکز موضعی میدان الکتریکی و افزایش احتمال تخلیه جزئی شوند.
لایه نیمههادی داخلی (Conductor Screen) با ایجاد سطحی یکنواخت و تقریباً همپتانسیل در اطراف هادی، به توزیع یکنواختتر میدان الکتریکی بین هادی و عایق کمک میکند. این لایه معمولاً از کامپاند پلیمری نیمهرسانا ساخته میشود.

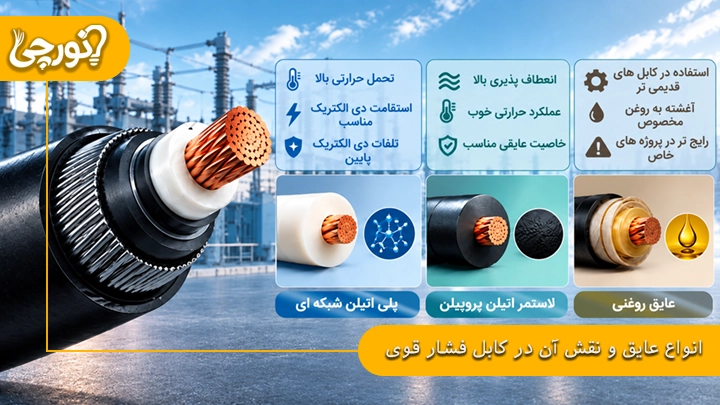

انواع عایق و نقش آن در کابل فشار قوی
عایق (Insulation) لایهای نارسانا است که هادی را از سایر بخشهای کابل و زمین جدا میکند و مانع عبور جریان الکتریکی به محیط اطراف میشود. در کابلهای فشار قوی با عایق اکسترودشده (Extruded Insulation)، موادی مانند XLPE و EPR از گزینههای رایج هستند.
پلیاتیلن شبکهای و عملکرد آن
پلیاتیلن شبکهای (XLPE) به دلیل استقامت دیالکتریک و تحمل حرارتی مناسب، همچنین تلفات دی الکتریک پایین یکی از مواد عایقی رایج در کابلهای قدرت با ولتاژ بالا است.
لاستومر اتیلن پروپیلن و استفاده آن
لاستومر اتیلن پروپیلن (EPR) به دلیل خواص عایقی و انعطافپذیری مناسب، همچنین عملکرد حرارتی خوب در کابلهای قدرت استفاده میشوند.
عایق روغنی در کابل های فشار قوی
عایق روغنی (Oil-Impregnated Insulation) نیز در برخی کابلهای قدیمیتر و کاربردهای خاص استفاده شده است که در آن کاغذ عایقی با روغن مخصوص آغشته می شود. اما در بسیاری از پروژههای جدید، عایقهای اکسترودشده مانند XLPE و EPR رایجتر هستند.
بیشتر بخوانید : تفاوت کابل فشار ضعیف و متوسط و قوی
لایه نیمههادی خارجی چه وظیفه ای دارد؟
لایه نیمههادی خارجی (Insulation Screen) روی عایق اصلی قرار میگیرد و وظیفه آن کمک به یکنواختکردن میدان الکتریکی در سطح بیرونی عایق است. این لایه معمولاً از کامپاند پلیمری نیمهرسانا ساخته میشود و با ایجاد یک سطح یکنواخت، از تمرکز تنش الکتریکی در نقاط مختلف عایق جلوگیری میکند.
شیلد فلزی چیست؟
شیلد فلزی (Metallic Screen) لایهای رسانا از جنس مس یا آلومینیوم است که روی لایه نیمههادی خارجی قرار میگیرد. این لایه به کنترل میدان الکتریکی کمک میکند و میتواند مسیر عبور جریان خطا به سمت زمین را فراهم کند.
تفاوت آن با نیمههادی خارجی این است که نیمههادی خارجی یک لایه نیمه رساناست که میدان الکتریکی را در سطح عایق یکنواخت میکند، اما شیلد فلزی رسانایی است که علاوه بر ایجاد مرز الکتریکی، مسیر جریان خطا به زمین را نیز فراهم میکند.
روکش بیرونی و استفاده آن در کابل
روکش بیرونی (Outer Sheath) یکی از لایههای حفاظتی کابل است که از ساختار داخلی آن در برابر عوامل محیطی و آسیبهای فیزیکی مانند رطوبت، سایش، ضربه و برخی مواد شیمیایی محافظت میکند.
بسته به نوع کابل و شرایط نصب، این روکش میتواند از موادی مانند پلیاتیلن (PE)، پلیاتیلن با چگالی بالا (HDPE) یا پلیوینیل کلراید (PVC) ساخته شود. روکش بیرونی عایق اصلی کابل نیست و وظیفه اصلی آن حفاظت از ساختار داخلی کابل است.
انواع کابل فشار قوی و حوزه کاربرد
کابلهای فشار قوی را میتوان از جنبههای مختلفی مانند محل نصب، تعداد فاز، تعداد هسته و میزان حفاظت مکانیکی دستهبندی کرد. این دستهبندیها به شما کمک میکنند هنگام انتخاب کابل، ساختار مناسب را متناسب با شرایط پروژه پیدا کنید.

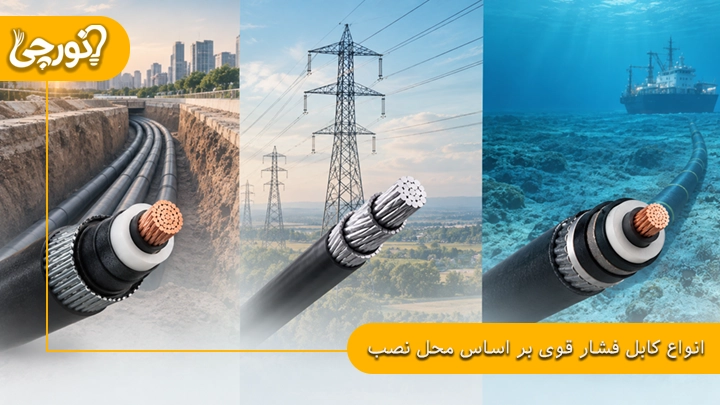

انواع کابل فشار قوی بر اساس محل نصب
کابل فشار قوی زمینی و کاربری آن
کابل فشار قوی زمینی (Underground High Voltage Cable) برای انتقال و توزیع انرژی در مسیرهای زیرزمینی استفاده میشود و میتواند بهصورت مستقیم در زمین، داخل کانال، داکت یا تونل نصب شود. این نوع کابل در مناطق شهری، نیروگاهها، صنایع و پروژههایی که استفاده از خطوط هوایی محدود یا نامناسب است، کاربرد دارد. در کابلهای زمینی، عواملی مانند دمای خاک، توانایی محیط اطراف کابل برای دفع حرارت، رطوبت و احتمال ورود آب، فشار مکانیکی و شرایط مسیر باید هنگام انتخاب در نظر گرفته شوند. در برخی پروژهها نیز استفاده از زره یا سایر روشهای حفاظت مکانیکی برای کاهش خطر آسیب به کابل ضروری است.
کابل فشار قوی هوایی و نحوه استفاده
در مسیرهای هوایی، انرژی الکتریکی به کمک کابل یا هادی هوایی (Overhead Conductor) منتقل میشود که روی سازههای نگهدارنده نصب شده است. این روش بیشتر در شبکههای انتقال و توزیع برق، نیروگاهها و مسیرهایی که اجرای خط زیرزمینی امکانپذیر یا اقتصادی نیست، مورد استفاده قرار میگیرد. در مسیرهای هوایی، کابل یا هادی در فضای باز قرار دارد و شرایط محیطی مستقیماً روی عملکرد آن تأثیر میگذارد. برای مثال، تابش خورشید و دمای محیط میتوانند دمای هادی را افزایش دهند و باد و وزن برف یا یخ نیز به هادی و سازههای نگهدارنده نیرو وارد میکنند. همچنین فاصله هادی از زمین و سایر سازهها باید به اندازه کافی باشد تا ایمنی خط حفظ شود. یکی از مزیتهای مسیر هوایی، دفع حرارت بهتر نسبت به مسیرهای زیرزمینی است. اما در مقابل، کابل یا هادی در معرض مستقیم عواملی مانند تابش خورشید، باد، باران، برف و تغییرات دما قرار دارد.
برای بررسی دقیقتر تفاوت این دو روش و آشنایی با معیارهای انتخاب کابل در مسیرهای زمینی و هوایی، میتوانید مقاله فرق کابل زمینی با کابل هوایی را مطالعه کنید.
کابل فشار قوی زیردریایی و محل استفاده
کابلهای فشار قوی زیردریایی (Submarine Power Cables) برای انتقال انرژی الکتریکی در زیر آب استفاده میشوند، مانند اتصال جزایر و سکوهای نفت و گاز به شبکه برق، اتصال شبکههای دو طرف مسیرهای آبی و انتقال برق از مزارع بادی دریایی. این کابلها در برابر نفوذ آب، فشار و تنشهای حرارتی و مکانیکی مقاومت دارند. همچنین شرایطی مانند عمق آب، وضعیت بستر دریا و احتمال برخورد با لنگر کشتی یا تجهیزات ماهیگیری، بر نوع کابل، میزان حفاظت و روش نصب آن تأثیر میگذارند. به همین دلیل، انتخاب کابل زیردریایی به شرایط مسیر و الزامات پروژه بستگی دارد و هزینه طراحی و نصب آن نیز معمولاً بالاست.

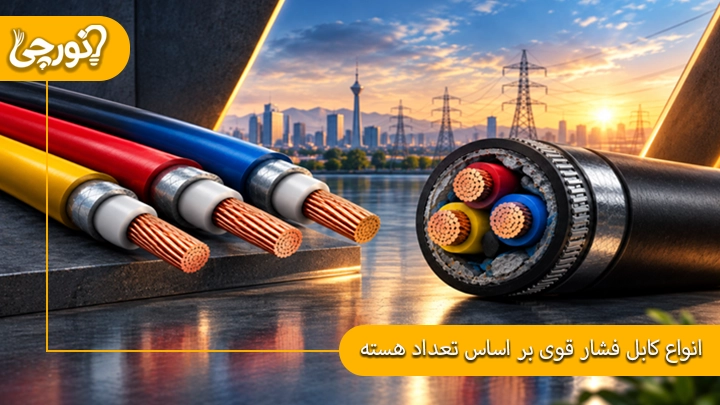

انواع کابل فشار قوی بر اساس تعداد هسته
از نظر تعداد هسته، کابلهای فشار قوی به دو گروه تکهستهای (Single-Core) و چندهستهای (Multi-Core) تقسیم میشوند. منظور از هسته، هادی عایق شده داخل کابل است که میتواند بهصورت مستقل یک مسیر الکتریکی را تشکیل دهد. نورچی برای تهیه انواع کابل فشار قوی برند سیم و کابل خراسان افشار نژاد را پیشنهاد میکند که میتوانید به راحتی از ما تهیه کنید.
کابل فشار قوی تکهستهای و بخش های مورد استفاده
کابل تک هسته ای (Single-Core Cable) دارای یک هادی و عایق مربوط به آن است. در یک سیستم های سهفاز میتوان از سه کابل تکهستهای، یکی برای هر فاز، استفاده کرد. این ساختار در بسیاری از سیستمهای قدرت کاربرد دارد و انتخاب آن به عواملی مانند سطح ولتاژ، جریان و روش نصب بستگی دارد.
کابل فشار قوی چندهستهای چه نوعی است؟
کابل چند هسته ای (Multi-Core Cable) چند هادی عایقشده را در یک ساختار مشترک قرار میدهد. برای مثال، در کابل سههستهای سه هادی عایق شده در یک کابل قرار دارند که هرکدام برای یکی از فازهای یک سیستم سهفاز استفاده می شوند.
بنابراین، سهفاز بودن یک ویژگی مربوط به سیستم برق است، در حالی که تکهستهای یا چندهستهای بودن ویژگی مربوط به ساختار کابل است. این دو مفهوم را نباید با یکدیگر یکی دانست.
کابل فشار قوی در سیستمهای تکفاز و سهفاز
کابلهای فشار قوی از نظر سیستم برق میتوانند در مدارهای تکفاز یا سهفاز استفاده شوند. برای انتخاب، ابتدا باید مشخص باشد پروژه شما از کدام نوع سیستم استفاده میکند. در پروژههای انتقال و توزیع برق و بیشتر تأسیسات صنعتی، سیستمهای سهفاز کاربرد گستردهتری دارند.
کابل فشار قوی تکفاز و مکان مورد استفاده
کابلهای مورد استفاده در سیستمهای تکفاز (Single-Phase) برای مدارهایی به کار میروند که برق موردنیاز آنها تکفاز است. در پروژههای فشار قوی کاربرد این سیستم محدودتر است و انتخاب کابل به عواملی مانند سطح ولتاژ، جریان و شرایط نصب بستگی دارد.
کابل فشار قوی سهفاز و زمینه کاربرد آن
سیستمهای سهفاز (Three-Phase) برای انتقال و توزیع توان بالا کاربرد گستردهای دارند و در شبکههای برق و تأسیسات صنعتی رایج هستند. در یک سیستم سهفاز میتوان از سه کابل تکهستهای، یکی برای هر فاز، یا یک کابل سههستهای استفاده کرد. انتخاب بین این دو به مشخصات شبکه، سطح ولتاژ، جریان، روش نصب و شرایط پروژه بستگی دارد.

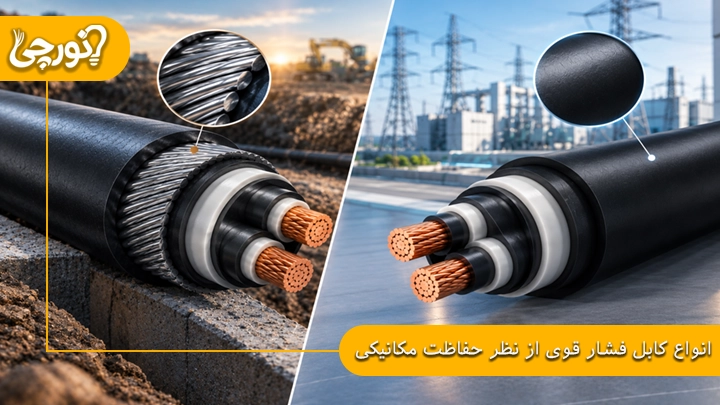

انواع کابل فشار قوی از نظر حفاظت مکانیکی
کابلهای فشار قوی از نظر میزان حفاظت مکانیکی به دو گروه زرهدار و بدون زره تقسیم میشوند. انتخاب بین این دو به محل نصب و میزان احتمال آسیب فیزیکی به کابل بستگی دارد.
کابل فشار قوی زرهدار و زمینه کاربرد آن
کابل زرهدار (Armored Cable) دارای یک لایه فلزی به نام زره (Armor) است که برای افزایش مقاومت مکانیکی کابل در برابر فشار، ضربه و آسیبهای خارجی به کار میرود. زره معمولاً از فولاد یا آلومینیوم و به شکل نوار یا سیم فلزی ساخته میشود. این نوع کابل در مسیرهایی که احتمال آسیب مکانیکی وجود دارد، مانند برخی تأسیسات صنعتی و مسیرهای زیرزمینی، کاربرد دارد.
کابل فشار قوی بدون زره و محیط استفاده آن
کابل بدون زره (Unarmored Cable) فاقد لایه زره فلزی است و زمانی استفاده میشود که کابل به حفاظت مکانیکی اضافی نیاز نداشته باشد و این حفاظت از طریق روش نصب یا تجهیزات دیگر تأمین شود. بنابراین، انتخاب آن به شرایط مسیر و احتمال آسیب فیزیکی به کابل بستگی دارد.

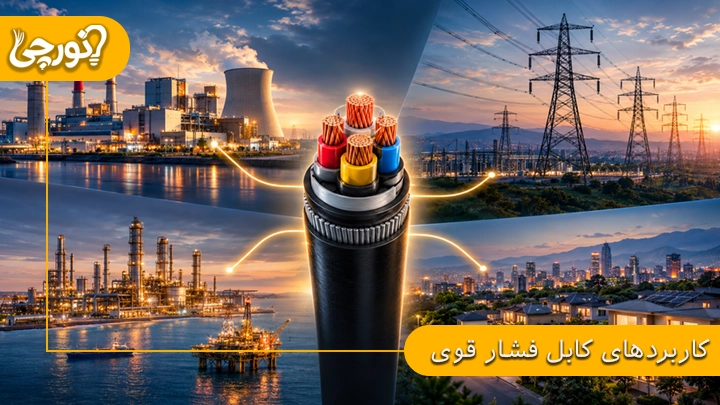

کاربردهای کابل فشار قوی
کابلهای فشار قوی در پروژههای مختلف تولید، انتقال و توزیع انرژی الکتریکی با سطح ولتاژ بالا به کار میروند. مهمترین کاربردهای آن عبارتاند از:
- نیروگاهها: برای انتقال برق تولیدشده از ژنراتورها و اتصال بخشهای مختلف نیروگاه به شبکه.
- شبکههای انتقال و توزیع برق: برای انتقال انرژی و اتصال پستهای برق و بخشهای مختلف شبکه.
- صنایع نفت، گاز و پتروشیمی: برای تأمین و انتقال برق در پالایشگاهها، پتروشیمیها، سکوهای نفت و گاز و سایر تأسیسات این صنایع.
- کارخانهها و صنایع سنگین: برای انتقال برق به تجهیزات و بخشهایی از مجتمعهای صنعتی که به توان الکتریکی بالا نیاز دارند.
راهنمای انتخاب و خرید کابل فشار قوی
برای انتخاب کابل فشار قوی مناسب، ابتدا باید نیاز پروژه مشخص شود، زیرا انتخاب کابل فقط به ولتاژ بستگی ندارد و عواملی مانند جریان، طول مسیر، روش نصب و شرایط محیطی نیز اهمیت دارند.
- سطح ولتاژ: ولتاژ کاری شبکه خود را مشخص کنید و کابلی متناسب با آن انتخاب کنید.
- جریان و سطح مقطع: جریان موردنیاز را مشخص کنید و سطح مقطع هادی را بهگونهای انتخاب کنید که توان عبور این جریان را داشته باشد. روش نصب و شرایط دفع حرارت را نیز در نظر بگیرید.
- طول مسیر و افت ولتاژ: در مسیرهای طولانی، افت ولتاژ باید هنگام تعیین سطح مقطع و انتخاب کابل در نظر گرفته شود.
- محل نصب: مشخص کنید کابل در زمین، فضای باز یا زیر آب نصب میشود، زیرا هر محیط الزامات متفاوتی دارد. دما، رطوبت، آب، تابش خورشید و شرایط خاک میتوانند روی عملکرد کابل اثر بگذارند.
- تحمل اتصال کوتاه: جریان اتصال کوتاه احتمالی شبکه را مشخص کنید و مطمئن شوید کابل توان تحمل آن را برای مدت موردنظر دارد.
- جنس هادی و نوع عایق: مس یا آلومینیوم و همچنین نوع عایق مانند XLPE یا EPR باید متناسب با نیاز پروژه انتخاب شوند.
- تعداد هسته و حفاظت مکانیکی: ساختار کابل و میزان حفاظت مکانیکی آن باید با نوع سیستم و شرایط نصب مطابقت داشته باشد.
با توجه به توضیحات، پیش از خرید، مشخصات فنی پروژه و دیتاشیت محصول را با یکدیگر مقایسه کنید.
قیمت کابل فشار قوی به چه عواملی بستگی دارد؟
قیمت کابل فشار قوی به مشخصات فنی و مقدار مواد بهکاررفته در ساخت آن بستگی دارد. جنس هادی (مسی یا آلومینیومی)، سطح مقطع، سطح ولتاژ، نوع عایق، تعداد هسته، نوع شیلد و روکش، وجود زره و متراژ کابل از عوامل مهم تعیینکننده قیمت هستند. همچنین قیمت مواد اولیه و شرایط بازار میتواند باعث تغییر قیمت شود.
بنابراین برای مقایسه قیمت، ابتدا مشخصات فنی موردنیاز پروژه را تعیین کنید و سپس قیمت کابلهای دارای مشخصات یکسان یا قابل مقایسه را بررسی کنید.
سوالات متداول درباره کابل فشار قوی
از کجا بفهمیم چه کابل فشار قوی برای پروژه مناسب است؟
ابتدا ولتاژ کاری و جریان موردنیاز را مشخص کنید، سپس سطح مقطع، طول مسیر، روش نصب، تحمل اتصال کوتاه و شرایط محیطی را بررسی کنید. در نهایت مشخصات فنی کابل را با نیازهای پروژه تطبیق دهید.
کابل فشار قوی چند هستهای انتخاب کنیم یا تکهستهای؟
انتخاب به نوع سیستم و شرایط نصب بستگی دارد. در سیستم سهفاز میتوان از سه کابل تکهستهای یا یک کابل سههستهای استفاده کرد. بنابراین تعداد هسته باید بر اساس طراحی شبکه، روش نصب و مشخصات پروژه تعیین شود.
کابل فشار قوی کجا استفاده میشود؟
کابل فشار قوی در شبکههای انتقال و توزیع برق، نیروگاهها، تأسیسات صنعتی، صنایع نفت و گاز و پتروشیمی و برخی پروژههای شهری، زیرزمینی و دریایی استفاده میشود. نوع کابل با توجه به سطح ولتاژ و شرایط نصب انتخاب میشود.
آیا کابل فشار قوی زرهدار لازم است؟
زرهدار یا بدون زره بودن کابل به شرایط نصب و میزان حفاظت مکانیکی موردنیاز بستگی دارد. اگر کابل در معرض فشار، ضربه یا آسیبهای مکانیکی قرار دارد، کابل زرهدار میتواند گزینه مناسبتری باشد. در مسیرهایی که حفاظت مکانیکی اضافی لازم نیست، میتوان از کابل بدون زره استفاده کرد.
قیمت کابل فشار قوی به چه عواملی بستگی دارد؟
جنس هادی، سطح مقطع، سطح ولتاژ، نوع عایق، تعداد هسته، نوع شیلد و روکش، زرهدار یا بدون زره بودن و متراژ از عوامل مؤثر بر قیمت کابل فشار قوی هستند. برای مقایسه قیمت، ابتدا مشخصات فنی موردنیاز پروژه را تعیین کنید.
