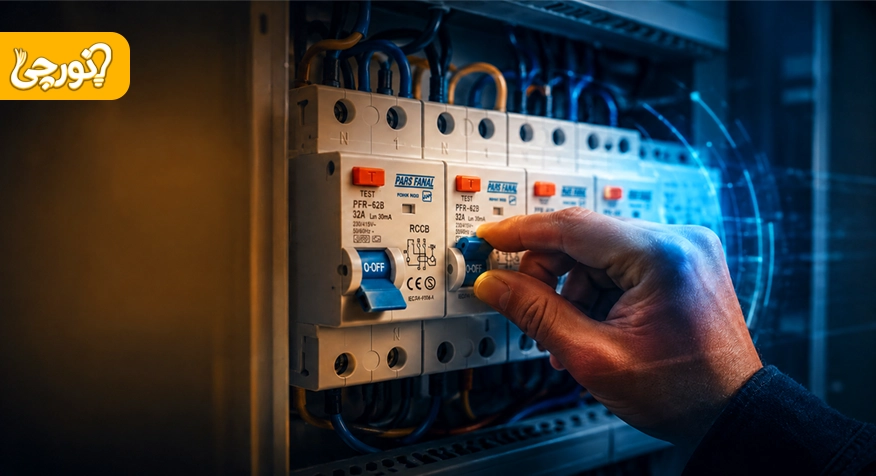

محافظ جان چیست؟ از برقگرفتگی تا آتشسوزی، این کلید چه میکند؟
محافظ جان چیست و چگونه کار میکند؟ کاربرد، انواع و تفاوت با فیوز
اگر نمیدانید محافظ جان چیست، کافی است بدانید با وسیلهای کوچک اما بسیار مهم در سیستم برق ساختمان روبهرو هستید که در شرایط خطرناک میتواند از برقگرفتگی و حوادث ناگوار جلوگیری کند.
شاید تا زمانی که مشکلی در سیمکشی یا وسایل برقی پیش نیاید، اهمیت این قطعه چندان به چشم نیاید؛ اما یک اتصال بدنه یا نشتی برق میتواند در چند لحظه جان افراد و حتی تجهیزات را به خطر بیندازد. استفاده صحیح از کلید محافظ جان علاوه بر افزایش ایمنی افراد، میتواند احتمال برخی آتشسوزیهای ناشی از نشتی برق و خسارت به تجهیزات را نیز کاهش دهد.
اما محافظ جان چیست و چگونه کار می کند و چرا استفاده از آن در تأسیسات برقی اهمیت زیادی دارد؟ در ادامه به زبان ساده با عملکرد، کاربردها و انواع آن آشنا میشویم.

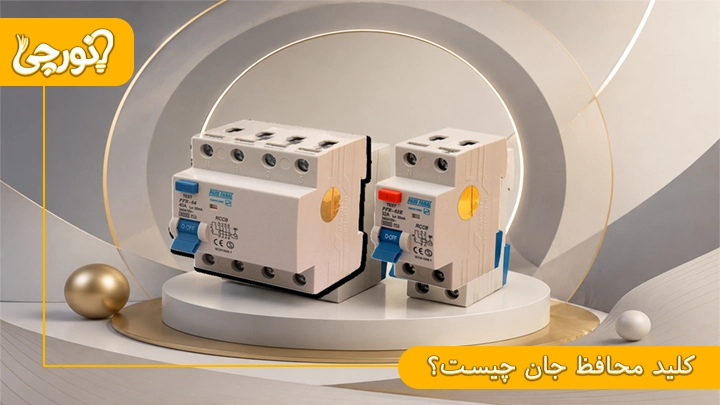

محافظ جان چیست؟
برای پاسخ به این سؤال که کلید محافظ جان چیست، باید آن را یکی از تجهیزات حفاظتی مهم در سیستمهای الکتریکی بدانیم که وظیفه اصلی آن تشخیص جریان نشتی و کاهش خطر برقگرفتگی است.
این وسیله میتواند در افزایش ایمنی افراد و کاهش احتمال آتشسوزیهای ناشی از نشتی جریان نقش مهمی داشته باشد.
برخلاف فیوزهای مینیاتوری (MCB) که عمدتاً برای حفاظت مدار در برابر اضافهبار و اتصال کوتاه استفاده میشوند، RCCB اختلاف جریان فاز و نول را بررسی میکند.
در شرایط عادی، مقدار جریانی که از فاز عبور میکند باید با جریان برگشتی از نول متناسب باشد.اگر بخشی از جریان از مسیر دیگری مانند بدن انسان یا هادی حفاظتی به زمین منتقل شود، کلید میتواند این اختلاف را تشخیص دهد.
بنابراین محافظ جان برق چیست را میتوان ساده تعریف کرد: تجهیزی برای تشخیص جریان باقیمانده و قطع سریع مدار هنگام عبور نشتی از مسیری ناخواسته.
خرید کلید محافظ جان با بهترین قیمت از نورچی
محافظ جان چگونه کار میکند؟
اساس عملکرد کلید محافظ جان بر مقایسه پیوسته جریان عبوری از هادیهای فعال مدار است؛ در مدار تکفاز معمولاً جریان فاز و نول با یکدیگر مقایسه میشوند.
در حالت عادی، جریان رفت و برگشت متعادل است و کلید بدون ایجاد وقفه به کار خود ادامه میدهد.اگر به دلیل اتصال بدنه، خرابی عایق یا تماس فرد با قسمت برقدار، مقداری از جریان از مسیر دیگری عبور کند، این تعادل برهم میخورد.
محافظ جان اختلاف ایجاد شده را تشخیص میدهد و اگر مقدار آن به آستانه عملکرد کلید برسد، مدار را بهسرعت قطع میکند. به همین دلیل، پاسخ ساده به اینکه محافظ جان چگونه کار می کند، تشخیص نشتی جریان و قطع مدار پیش از تشدید خطر است.
محافظ جان چه کاربردی دارد؟
اگر میخواهید بدانید کلید محافظ جان چه کاربردی دارد، مهمترین موارد کاربرد محافظ جان عبارتند از:
- کاهش خطر برقگرفتگی هنگام تماس ناخواسته افراد با قسمتهای برقدار یا بدنه تجهیزات الکتریکی.
- تشخیص جریان نشتی در سیمکشی و قطع سریع مدار پیش از افزایش خطر حادثه.
- کاهش احتمال آتشسوزیهایی که بر اثر نشتی مداوم جریان در تأسیسات برقی ایجاد میشوند.
- افزایش ایمنی مدارهای الکتریکی در محیطهای مسکونی، تجاری، اداری و بسیاری محیطهای صنعتی مختلف.
- کمک به شناسایی برخی مشکلات عایقی تجهیزات پیش از ایجاد خسارتهای جدیتر در سیستم برق.
انواع محافظ جان چیست؟
انواع محافظ جان از نظر نوع حفاظت به مدلهای مختلفی تقسیم میشوند که دو نمونه مهم آنها RCCB و RCBO هستند:
-
محافظ جان RCCB و موارد استفاده
RCCB نوعی کلید جریان باقیمانده است که اختلاف جریان و نشتی برق را تشخیص داده و در شرایط لازم مدار را قطع میکند.
این مدل بهتنهایی حفاظت اضافهبار و اتصال کوتاه را انجام نمیدهد و باید حفاظت مناسب اضافهجریان نیز برای مدار در نظر گرفته شود.
-
محافظ جان RCBO چیست؟
RCBO عملکرد محافظ جان و حفاظت اضافهجریان را در یک تجهیز ترکیب میکند؛ بنابراین علاوه بر نشتی جریان، در برابر اضافهبار و اتصال کوتاه نیز حفاظت ایجاد میکند.
این ویژگی باعث میشود RCBO برای مدارهایی که به حفاظت ترکیبی و مستقل نیاز دارند، گزینه کاربردیتری باشد.

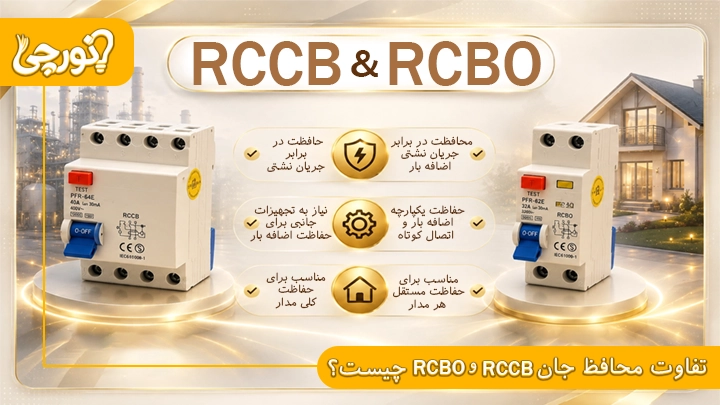

تفاوت محافظ جان RCCB و RCBO چیست؟
RCCB و RCBO هر دو میتوانند جریان نشتی را تشخیص دهند، اما تفاوتهای مهم آنها عبارتند از:
- RCCB بر حفاظت جریان باقیمانده تمرکز دارد؛ RCBO حفاظت اضافهجریان را نیز ارائه میدهد.
- RCCB به حفاظت جداگانه مناسب برای اضافهبار و اتصال کوتاه نیاز دارد؛ RCBO این قابلیت را یکپارچه میکند.
- RCBO امکان حفاظت مستقلتر از هر مدار را فراهم میکند و عیبیابی مدارها را سادهتر میسازد.
- انتخاب بین RCCB و RCBO به طراحی تابلو، نوع مدار، سطح حفاظت موردنیاز و هزینه بستگی دارد.
انواع محافظ جان بر اساس کلاس چیست؟
یکی دیگر از روشهای دستهبندی انواع محافظ جان، توجه به شکل موج جریان نشتی قابل تشخیص است که مهمترین کلاسهای آن عبارتند از:
محافظ جان کلاس AC
کلاس AC برای تشخیص جریان باقیمانده متناوب سینوسی طراحی شده است. این مدل ساختار سادهتری دارد و برای بارهایی که چنین نوع نشتی ایجاد میکنند استفاده میشود.
همچنین این نوع کلیدها تنها قادر به تشخیص جریانهای نشتی با شکل موج سینوسی متناوب (AC) هستند و معمولاً در مصارف خانگی ساده که تجهیزات الکترونیکی پیچیده ندارند کاربرد دارند. با این حال، با گسترش تجهیزات مدرن امروزی، کارایی این کلاس محدودتر شده و کمتر پاسخگوی مدارهای امروزی است.
محافظ جان کلاس A
محافظ جان کلاس A علاوه بر جریان نشتی AC سینوسی، قادر به تشخیص جریان مستقیم پالسی نیز هست. به همین دلیل برای بسیاری از تجهیزات دارای مدارهای الکترونیکی مناسبتر است.
علاوه بر شناسایی جریانهای AC سینوسی، این مدل توانایی تشخیص جریانهای مستقیم پالسی (DC) را نیز داراست که آن را برای لوازم خانگی امروزی نظیر ماشین لباسشویی، یخچال و تجهیزات دارای بردهای الکترونیکی ایدهآل میسازد. استفاده از این کلاس ایمنی بسیار بالاتری در برابر خطونشتیهای مدرن فراهم میکند.
محافظ جان کلاس B
کلاس B دامنه گستردهتری از جریانهای باقیمانده، از جمله AC، DC پالسی و DC صاف را تشخیص میدهد. این مدل برای برخی تجهیزات صنعتی و سیستمهای الکترونیک قدرت کاربرد دارد.
این مدل پیشرفتهترین نوع کلید محافظ جان است که علاوه بر موارد قبل، جریانهای مستقیم صاف (DC) را نیز تشخیص میدهد و به همین دلیل در صنایع سنگین، سیستمهای خورشیدی و اینورترها کاربرد دارد. این تجهیز کاملترین سطح حفاظتی را در شبکههای پیچیده الکتریکی ارائه میکند.
تفاوت محافظ جان و فیوز مینیاتوری چیست؟
برای درک تفاوت محافظ جان و فیوز باید به نوع خطایی که هرکدام تشخیص میدهند توجه کرد؛ مهمترین تفاوتها عبارتند از:
- محافظ جان جریان نشتی را تشخیص میدهد؛ فیوز مینیاتوری عمدتاً اضافهبار و اتصال کوتاه را تشخیص میدهد.
- هدف اصلی محافظ جان کاهش خطر ناشی از جریان نشتی برای افراد و تأسیسات است.
- فیوز مینیاتوری برای حفاظت سیمها و مدار در برابر اضافهجریان نقش اساسیتری بر عهده دارد.
- یک RCCB معمولی جایگزین فیوز مینیاتوری نیست و این دو حفاظت متفاوتی ارائه میکنند.
- در صورت نیاز به هر دو نوع حفاظت در یک تجهیز، میتوان از RCBO مناسب استفاده کرد.

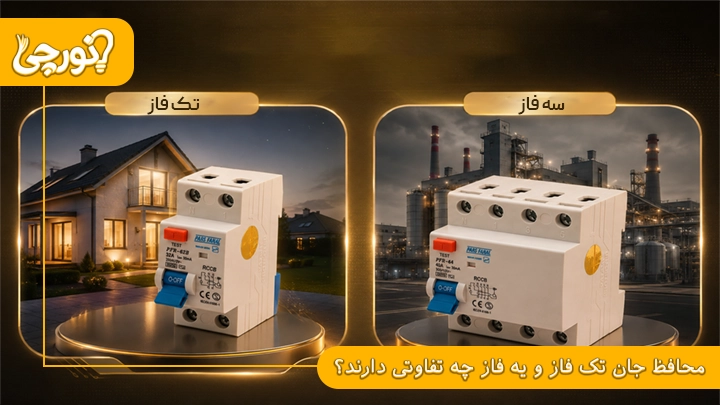

محافظ جان تک فاز و سه فاز چه تفاوتی دارند؟
تفاوتهای اصلی محافظ جان تک فاز و محافظ جان سه فاز به ساختار شبکه و تعداد هادیهای عبوری از کلید مربوط میشود و عبارتند از:
- محافظ جان تک فاز معمولاً دو پل است، اما مدل سه فاز عموماً چهارپل انتخاب میشود.
- مدل تک فاز برای شبکه دارای فاز و نول و مدل سه فاز برای شبکه سهفاز کاربرد دارد.
- محافظ جان تک فاز بیشتر در واحدهای مسکونی و مصرفکنندگان تک فاز مشاهده میشود.
- مدل سه فاز بیشتر در کارگاهها، تأسیسات و مدارهای دارای تجهیزات سه فاز استفاده میشود.
- انتخاب هر مدل باید براساس نوع شبکه، جریان نامی، حساسیت و مشخصات مدار انجام شود.
منابع نیز مدلهای تک فاز را بهصورت دوپل و مدلهای سه فاز را معمولاً بهصورت چهارپل معرفی میکنند.
چرا محافظ جان می پرد و قطع می شود؟
پریدن محافظ جان معمولا نشانه وجود اختلاف جریان و نشتی در بخش تحت حفاظت مدار است و نباید آن را همیشه یک قطع بیدلیل تلقی کرد. خرابی عایق سیمها، اتصال بدنه وسایل برقی، رطوبت، نشتی تجهیزات یا اشتباه در سیمکشی نول میتواند باعث عملکرد کلید شود.
در بعضی مدارها نیز مجموع نشتی طبیعی چند دستگاه الکترونیکی ممکن است به آستانه عملکرد محافظ جان نزدیک شود.
اگر کلید مرتب قطع میشود، وصل کردن مکرر آن بدون پیدا کردن علت اصلی راهحل مناسبی نیست.
بهتر است مدارها و وسایل مصرفکننده مرحلهبهمرحله بررسی شوند و در صورت ادامه مشکل، سیمکشی و کلید توسط برقکار متخصص کنترل شود.
محافظ جان چند میلیآمپر مناسب است؟
انتخاب حساسیت محافظ جان باید براساس نوع مدار و هدف حفاظت انجام شود و نمیتوان یک مقدار را برای تمام کاربردها مناسب دانست. برای حفاظت تکمیلی افراد، محافظ جان ۳۰ میلیآمپر یکی از مقادیر متداول است و در منابع نیز این مقدار برای حفاظت اشخاص ذکر شده است.
مدلهای با حساسیت بالاتر مانند ۱۰ میلیآمپر در برخی کاربردهای خاص که به حفاظت حساستری نیاز دارند استفاده میشوند.
مقادیر بالاتر مانند ۱۰۰ یا ۳۰۰ میلیآمپر بیشتر با اهدافی مانند حفاظت در برابر خطرات ناشی از جریان نشتی و آتشسوزی به کار میروند و جای حفاظت ۳۰ میلیآمپری افراد را نمیگیرند.
برای مثال، انتخاب محافظ جان پریزهای یک خانه با حفاظت ورودی یک تأسیسات بزرگ یکسان نیست و مقدار دقیق باید مطابق طراحی و الزامات فنی پروژه تعیین شود.

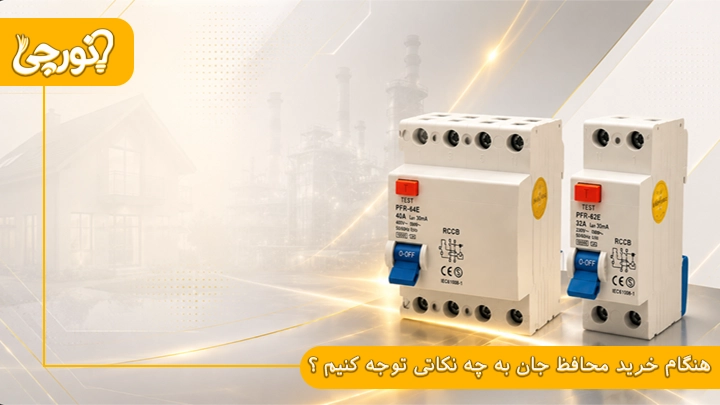

هنگام خرید محافظ جان به چه نکاتی توجه کنیم؟
برای انتخاب کلید مناسب، فقط توجه به قیمت کافی نیست و بهتر است موارد زیر بررسی شوند:
- جریان نامی محافظ جان باید متناسب با مشخصات مدار و تجهیزات حفاظتی بالادست انتخاب شود.
- حساسیت نشتی مانند سی میلیآمپر باید براساس نوع مصرف و هدف حفاظتی مدار تعیین گردد.
- تعداد پلهای کلید را متناسب با تک فاز یا سه فاز بودن شبکه انتخاب کنید.
- کلاس AC، A یا B باید براساس نوع بار و شکل جریان نشتی انتخاب شود.
- نوع RCCB یا RCBO را بر اساس نیاز مدار به حفاظت اضافهبار و اتصال کوتاه مشخص کنید.
- استاندارد، اصالت کالا و کیفیت برند را جدی بگیرید و از فروشنده معتبر مثل فروشگاه الکتریکی نورچی خرید کنید.
در نهایت، سرمایهگذاری روی یک کلید محافظ جان استاندارد و باکیفیت، تضمینکننده ایمنی جان انسانها و پیشگیری از خسارتهای سنگین مالی است. فراموش نکنید که مشخصات فنی این تجهیز باید حتماً توسط برقکار متخصص و متناسب با نیازهای واقعی سیستم برقکشی ساختمان انتخاب و نصب شود.
کلید محافظ جان و جلوگیری از برق گرفتگی
کلید محافظ جان یکی از حیاتیترین تجهیزات ایمنی در سیستمهای برقی است که با تشخیص سریع نشتی جریان، از خطرات مرگبار برقگرفتگی و آتشسوزیهای احتمالی جلوگیری میکند. برخلاف فیوزهای مینیاتوری که وظیفه حفاظت از مدار در برابر اضافهبار را بر عهده دارند، این قطعه هوشمند با مقایسه جریان رفت و برگشت عمل میکند.
سوالات متداول درباره انواع محافظ جان
انتخاب درست انواع این کلیدها بر اساس نوع مدار، میزان حساسیت و کلاس کاری، نقش مهمی در ارتقای امنیت منازل و صنایع دارد. در نهایت، محافظ جان نه یک جایگزین برای فیوز، بلکه سپری مکمل و مطمئن برای حفاظت از جان انسانها و تجهیزات الکتریکی به شمار میرود.
آیا محافظ جان از برقگرفتگی جلوگیری میکند؟
محافظ جان با تشخیص جریان نشتی و قطع سریع مدار میتواند خطر برقگرفتگی را به میزان قابل توجهی کاهش دهد، اما یک حفاظت تکمیلی است و جایگزین ارت، سیمکشی اصولی و سایر الزامات ایمنی نیست.
آیا محافظ جان از اتصال کوتاه جلوگیری میکند؟
اگر منظور RCCB باشد، خیر. RCCB معمولی برای حفاظت اتصال کوتاه طراحی نشده است؛ اما RCBO علاوه بر حفاظت جریان نشتی، حفاظت اضافهبار و اتصال کوتاه را نیز فراهم میکند.
آیا محافظ جان جایگزین فیوز مینیاتوری است؟
RCCB جایگزین فیوز مینیاتوری نیست، زیرا وظایف این دو متفاوت است. برای داشتن حفاظت ترکیبی میتوان از MCB همراه RCCB یا یک RCBO مناسب استفاده کرد.
چرا محافظ جان بدون دلیل قطع میکند؟
معمولاً دلیلی در مدار وجود دارد؛ نشتی تجهیزات، رطوبت، ایراد عایق سیمها، اتصال نامناسب نول یا مجموع جریانهای نشتی دستگاهها از دلایل احتمالی هستند.
محافظ جان ۳۰ میلیآمپر برای چه کاربردی است؟
محافظ جان ۳۰ میلیآمپر عمدتاً برای حفاظت تکمیلی افراد در برابر خطر ناشی از جریان نشتی و برقگرفتگی استفاده میشود و در بسیاری از مدارهای ساختمانی کاربرد دارد.
