محافظ جان ترکیبی سه فاز 10 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

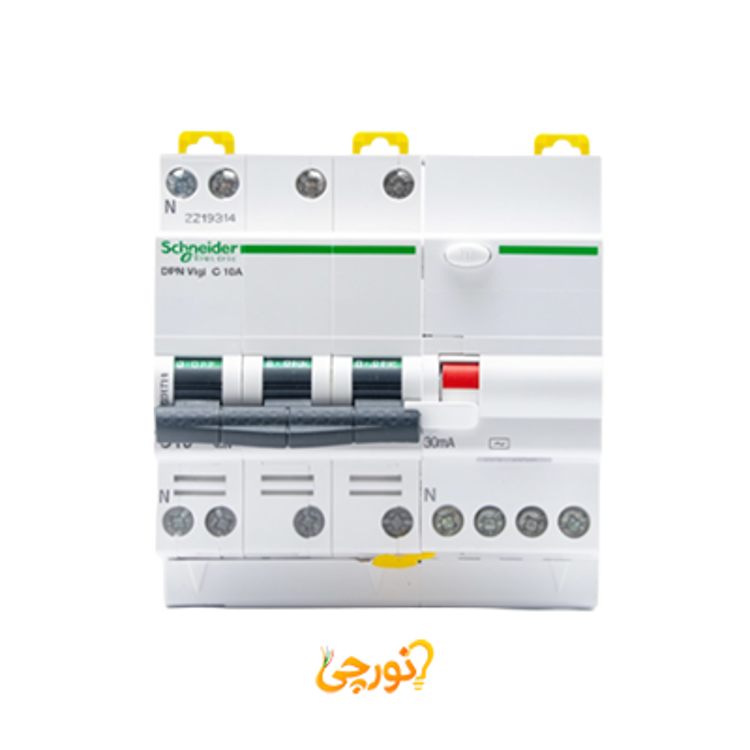

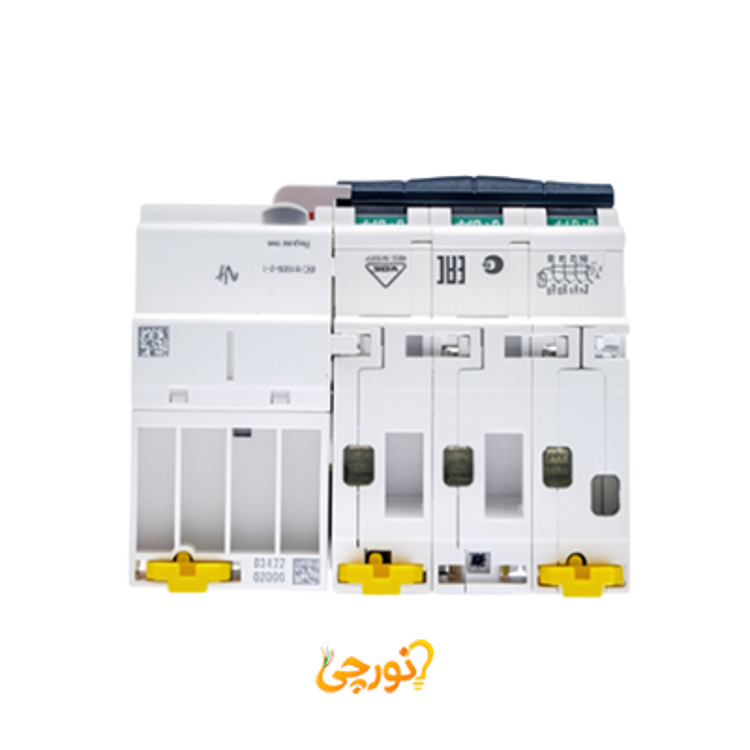

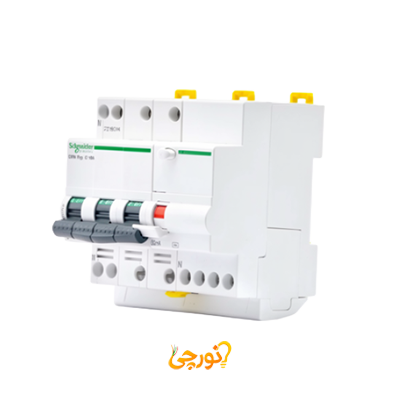

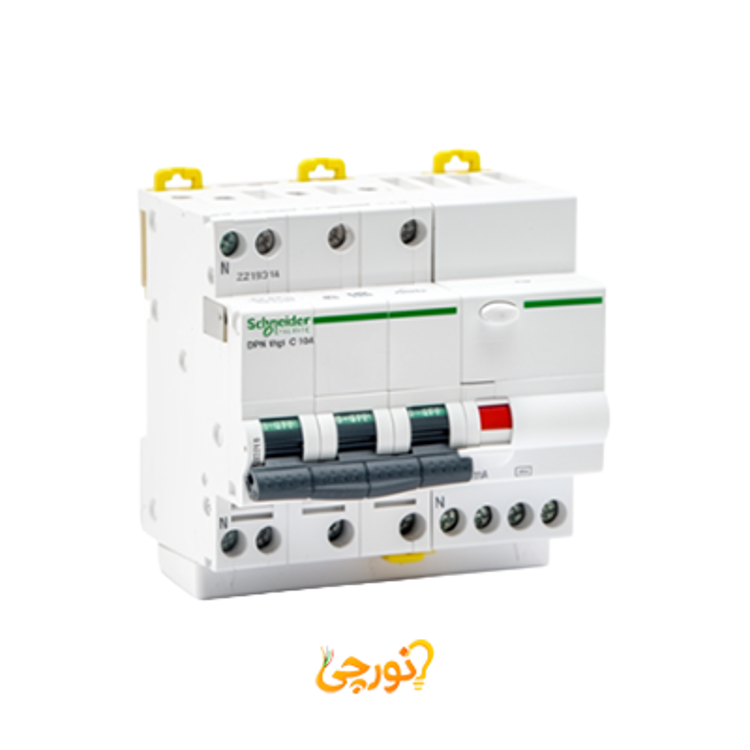

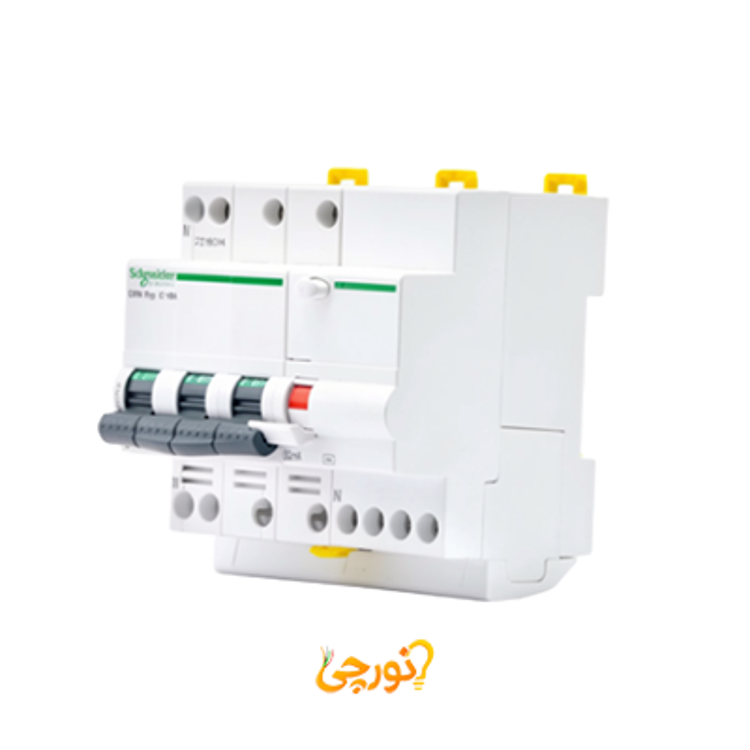

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9D31710 از سری پیشرفته Acti 9، یک دستگاه حفاظتی جامع و هوشمند است که دو عملکرد کلیدی را در یک واحد ترکیب می‌کند: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه (مانند کلید مینیاتوری) و حفاظت از جان انسان در برابر جریان‌های نشتی (مانند محافظ جان). این محصول با ساختار چهار پله (3P+N) و جریان نامی 10 آمپر، برای حفاظت از مدارهای سه فاز با مصرف متوسط طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد در برابر تماس مستقیم یا غیرمستقیم با برق است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9D31710
• سری ساخت: Acti 9
• تعداد پل (Pole): چهار پل (3P+N) - قطع هم‌زمان سه فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 10 آمپر (در دمای 30 درجه سانتی‌گراد) - مناسب مدارهای توزیع و توان با مصرف متوسط.
• ولتاژ کاری: AC - سازگار با شبکه برق سه فاز 380 تا 415 ولت.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 380/415 ولت AC (مطابق استاندارد IEC/EN 61009-2-1).
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نوع حفاظت در برابر نشتی: نوع AC (AC Type) - برای مدارهای AC استاندارد.
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35).
• استانداردها: مطابق با IEC/EN 61009-2-1.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 3P+N، جریان 10 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای سه فاز در محیط‌های مختلف بسیار کاربردی است:

• حفاظت از مدارهای قدرت سه فاز: ایده‌آل برای محافظت از موتورهای کوچک، پمپ‌ها و کلیدهای اصلی تابلوهای فرعی.
• توزیع توان در تابلوهای تجاری و صنعتی: استفاده به عنوان کلید شاخه برای مدارهای توزیع سه فاز که نیاز به حفاظت کامل دارند.
• مدارهای روشنایی و插座‌های سه فاز: حفاظت از مدارهای روشنایی بزرگ یا插座‌های صنعتی که به برق سه فاز متصل هستند.
• کاربردهای عمومی: هر مدار سه فازی که به دلیل حفاظت از جان افراد، نیاز به تشخیص جریان نشتی زمین دارد.

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9D31710، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این محافظ جان از نوع AC است که برای بارهای استاندارد (مانند لامپ‌های رشته‌ای و گرمایشی) مناسب است. اگر مدار شما شامل تجهیزات الکترونیکی پیشرفته (مانند کامپیوتر، اینورتر و برخی درایورهای LED) است که جریان نشتی پالساتی تولید می‌کنند، باید از نوع A استفاده کنید. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
