محافظ جان ترکیبی سه فاز 16 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی محافظ جان ترکیبی سه فاز 16 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

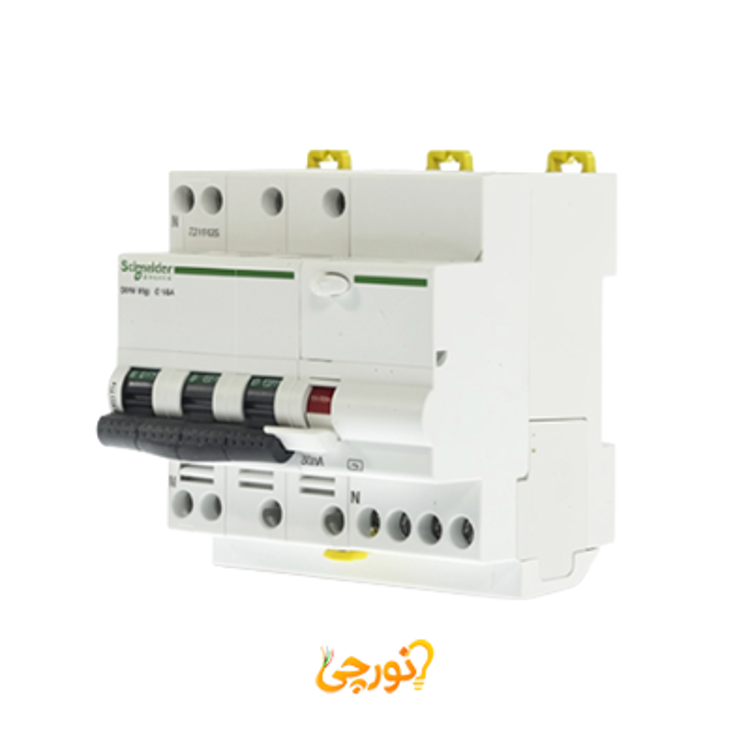

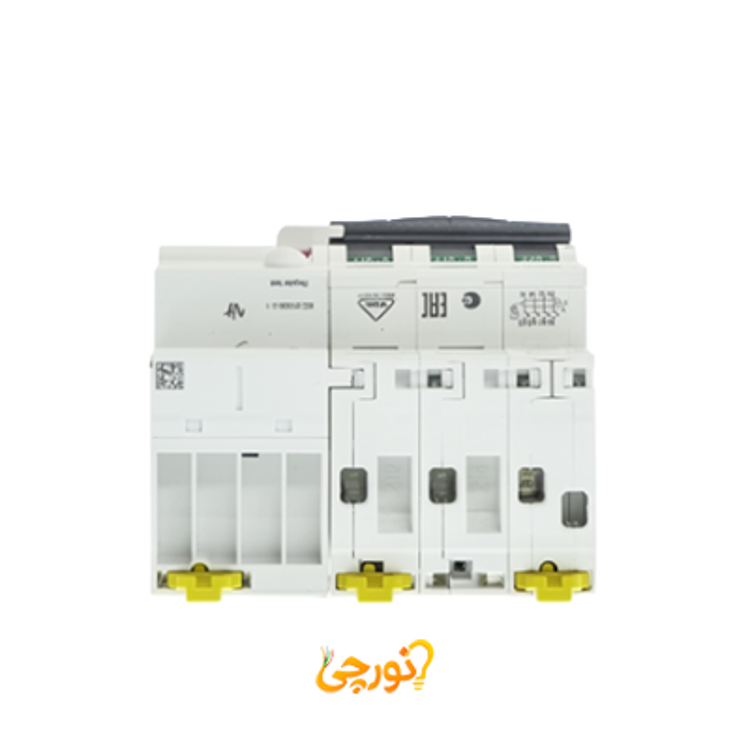

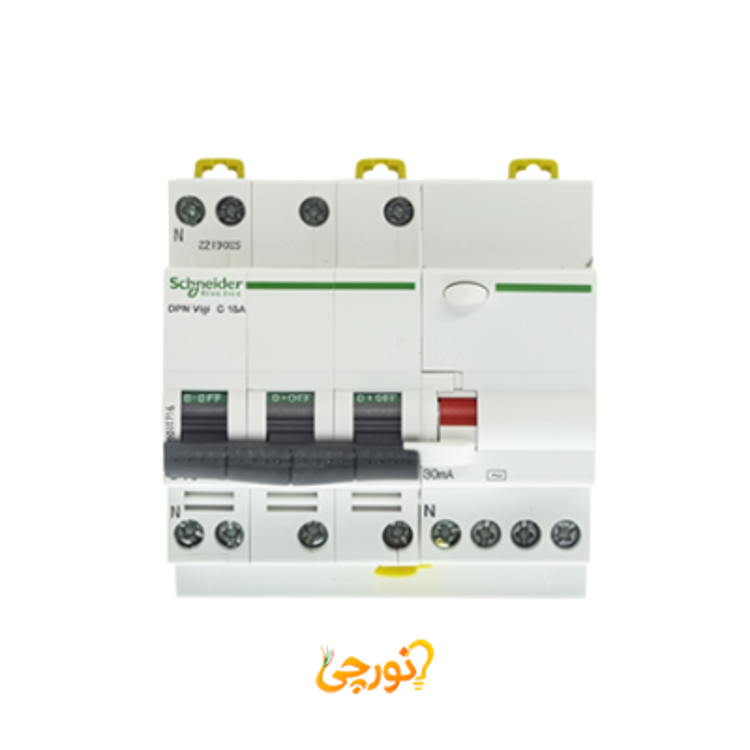

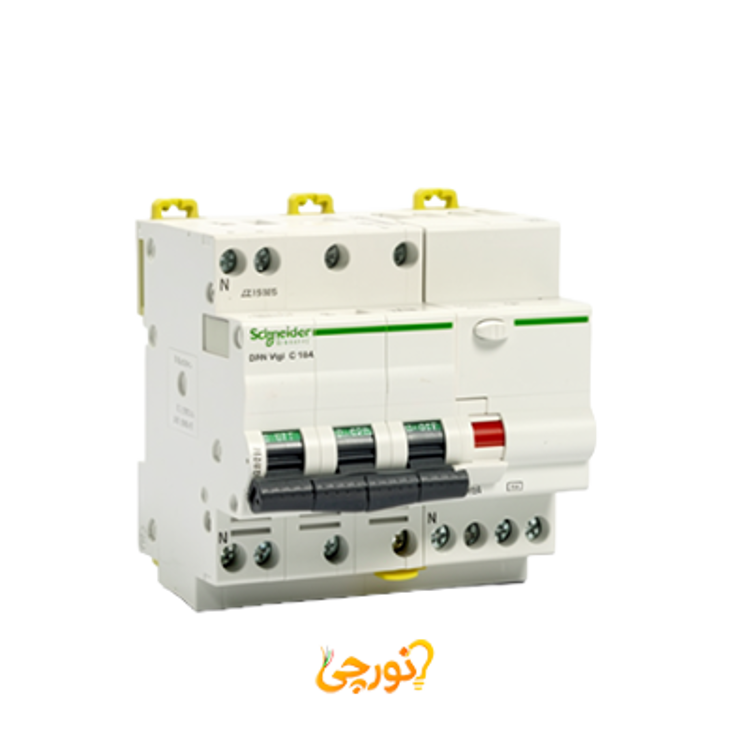

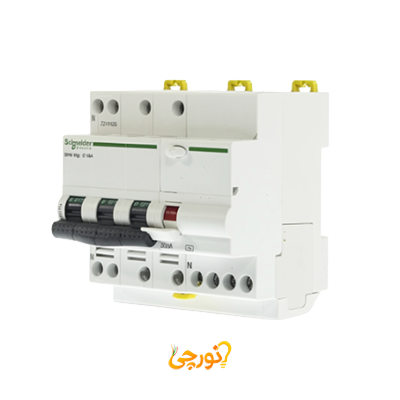

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9DE3716 از سری پیشرفته Acti 9، یک دستگاه حفاظتی جامع و هوشمند است که دو عملکرد کلیدی را در یک واحد ترکیب می‌کند: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار چهار پله (3P+N) و جریان نامی 16 آمپر، برای حفاظت از مدارهای سه فاز با مصرف نسبتاً بالا طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد در برابر تماس مستقیم یا غیرمستقیم با برق است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

ویژگی‌های فنی محافظ جان ترکیبی A9DE3716 اشنایدر

• برند و کد فنی: اشنایدر الکتریک مدل A9DE3716 (سری Acti 9).
• رنج جریان نامی (In): 16 آمپر مناسب برای مدارهای توزیع و توان با مصرف نسبتاً بالا.
• حساسیت نشتی (IΔn): 30 میلی‌آمپر، استاندارد طلایی برای حفاظت کامل جان افراد.
• تعداد پل و شبکه: چهار پل (3P+N) با قطع هم‌زمان سه فاز و نول مخصوص شبکه‌های AC سه فاز با ولتاژ 380 تا 415 ولت.
• ظرفیت قطع اتصال کوتاه (Icn): 6 کیلوآمپر (6kA).
• نوع حفاظت و تریپ: در میان مدل های محافظ جان، این مدل با حفاظت حرارتی و مغناطیسی با منحنی تریپ تیپ C و نوع حفاظت نشتی AC برای بارهای استاندارد گزینه مناسبی است.
• کنترل و نصب: قطع و وصل با اهرم مکانیکی، دارای نشانگر وضعیت تریپ نشتی (Vigi flag) و نصب کاملاً گیره‌ای روی ریل استاندارد DIN.
• استاندارد: دارای تاییدیه بین‌المللی IEC/EN 61009-2-1.
• دوام الکتریکی و مکانیکی: مقاومت 20000 سیکل الکتریکی و 20000 سیکل مکانیکی برای طول عمر بسیار طولانی.
• گارانتی: دارای گارانتی معتبر ۲۴ ماهه.

کاربردهای محافظ جان ترکیبی 16 آمپر اشنایدر

• حفاظت از مدارهای قدرت سه فاز: ایده‌آل برای محافظت از موتورها، پمپ‌ها و کلیدهای اصلی تابلوهای فرعی با جریان متوسط.
• توزیع توان در تابلوهای تجاری و صنعتی: استفاده به عنوان کلید شاخه برای مدارهای توزیع سه فاز که نیاز به حفاظت کامل دارند.
• مدارهای روشنایی و سه فاز بزرگ: حفاظت از مدارهای روشنایی بزرگ یا مدارهای صنعتی که به برق سه فاز متصل هستند.
• کاربردهای عمومی صنعتی و تجاری: هر مدار سه فازی که به دلیل حفاظت از جان افراد، نیاز به تشخیص جریان نشتی زمین دارد.
