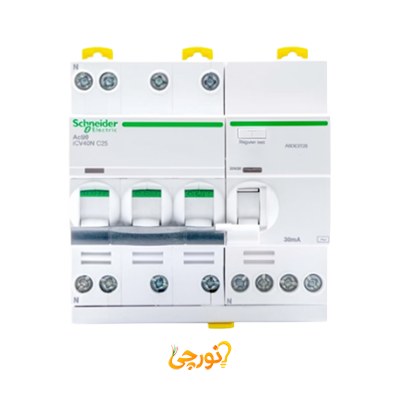

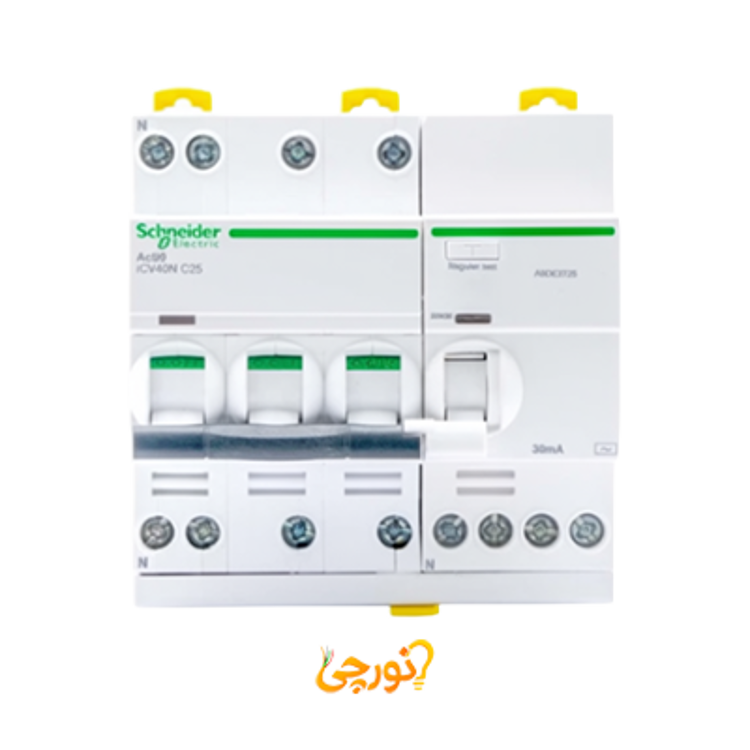

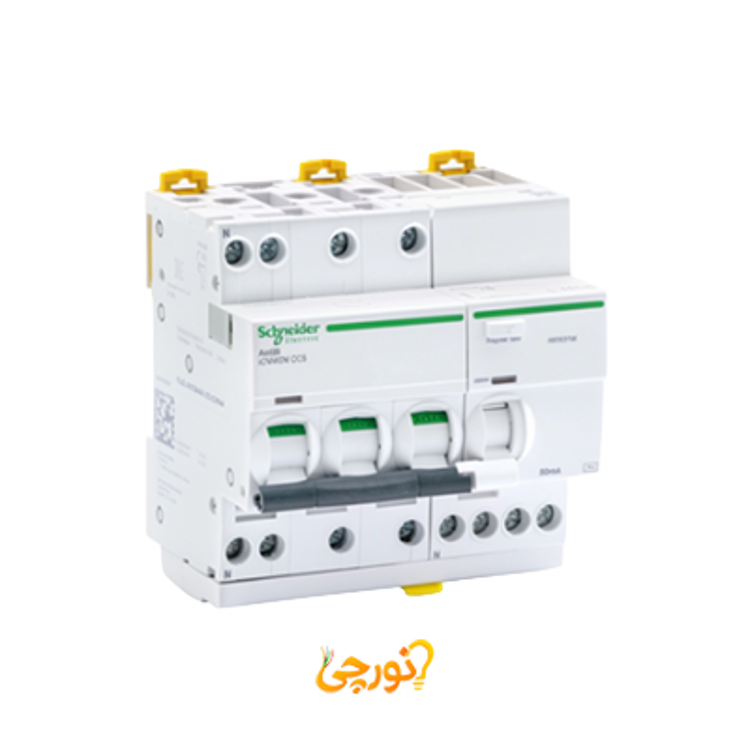

محافظ جان ترکیبی سه فاز 25 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی و خرید

محافظ جان ترکیبی سه فاز 25 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9DE3725 از سری پیشرفته iCV40n، یک دستگاه حفاظتی جامع و مدرن است که دو عملکرد کلیدی را در یک واحد ترکیب می‌کند: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار چهار پله (3P+N) و جریان نامی 25 آمپر، برای حفاظت از مدارهای سه فاز با مصرف بالا طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9DE3725
• سری ساخت: ACTI9 (زیرمجموعه iCV40N)
• تعداد پل (Pole): چهار پل (3P+N) - قطع هم‌زمان سه فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 25 آمپر - مناسب مدارهای توزیع و توان با مصرف بالا.
• ولتاژ کاری: AC - سازگار با شبکه برق سه فاز 400 ولت.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 400 ولت AC (مطابق استاندارد IEC/EN 61009-2-1).
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیره‌ای.
• استانداردها: مطابق با استاندارد IEC/EN 61009-2-1.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 3P+N، جریان 25 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای سه فاز با مصرف بالا در محیط‌های مختلف بسیار کاربردی است:

• حفاظت از مدارهای قدرت سه فاز: ایده‌آل برای محافظت از موتورهای بزرگ، پمپ‌های صنعتی و کمپرسورها.
• توزیع توان در تابلوهای اصلی و فرعی: استفاده به عنوان کلید شاخه اصلی برای تابلوهای فرعی با بارهای سنگین.
• مدارهای روشنایی و مدارهاهای سه فاز بزرگ: حفاظت از سیستم‌های روشنایی صنعتی یا مدارهای پرقدرت.
• کاربردهای عمومی صنعتی و تجاری: هر مدار سه فازی با جریان مصرفی بالا که نیاز به حفاظت کامل و ایمنی افراد دارد.

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9DE3725، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 25 آمپر برای مدارهایی طراحی شده که جریان مصرفی آن‌ها به این مقدار نزدیک است. استفاده از آن برای مدارهای با جریان بسیار پایین، دقت حفاظتی را کاهش می‌دهد. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
