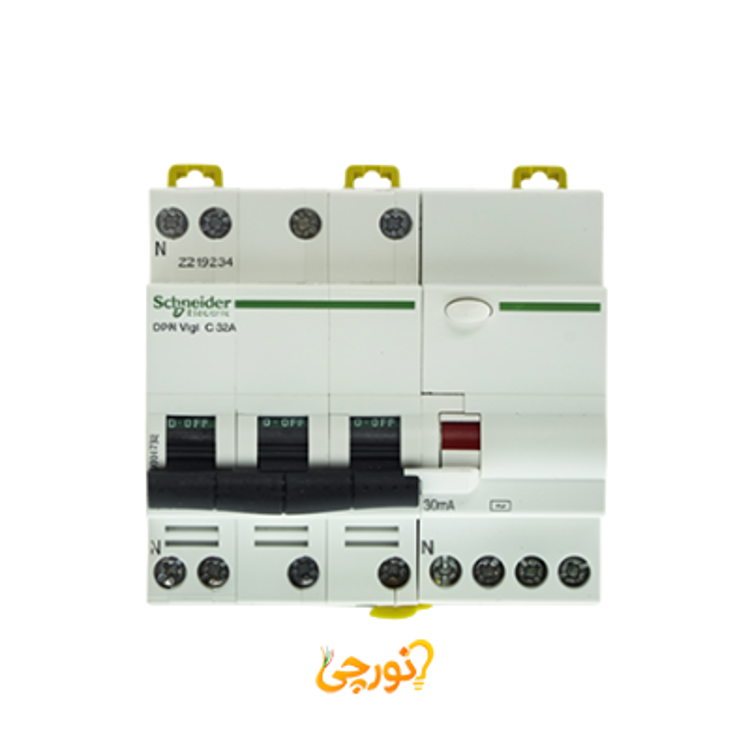

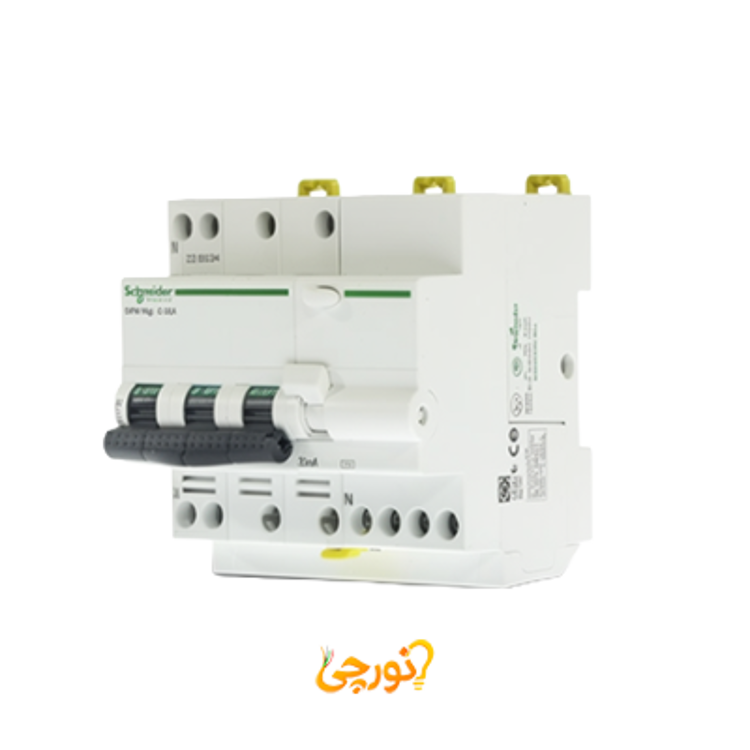

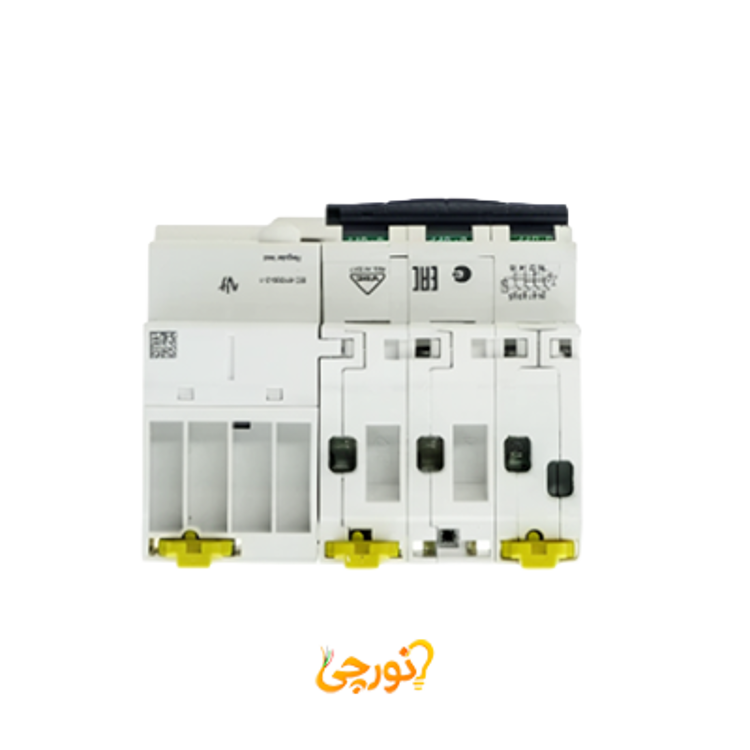

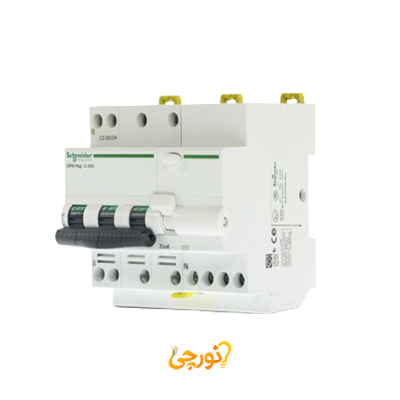

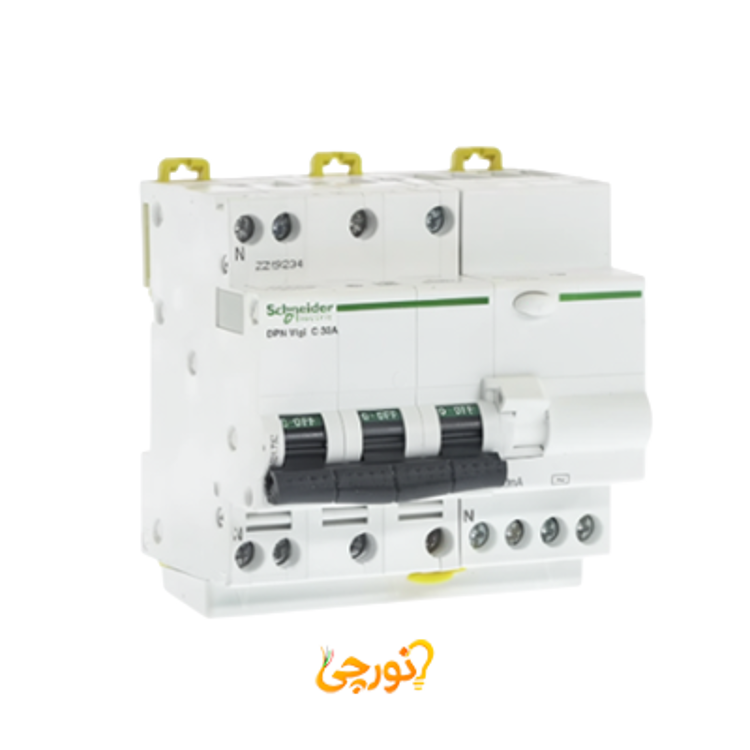

محافظ جان ترکیبی سه فاز 32 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA
محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9D31732 از سری معتبر و کاربردی DPN N Vigi، یک دستگاه حفاظتی جامع و قدرتمند است که دو عملکرد کلیدی را در یک واحد ارائه میدهد: حفاظت از مدار در برابر اضافهبار و اتصال کوتاه و حفاظت از جان انسان در برابر جریانهای نشتی. این محصول با ساختار چهار پله (3P+N) و جریان نامی 32 آمپر، برای حفاظت از مدارهای سه فاز با مصرف بسیار بالا طراحی شده است. حساسیت نشتی 30 میلیآمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایدهآل است.
مشخصات فنی و ویژگیهای کلیدی محافظ جان ترکیبی اشنایدر
برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:
- کد فنی (مدل پیشنهادی متناظر): A9D31732
- سری ساخت: ACTI9 (زیرمجموعه DPN N Vigi)
- تعداد پل (Pole): چهار پل (3P+N) - قطع همزمان سه فاز و نول (موقعیت نول در سمت چپ).
- جریان نامی (In): 32 آمپر - مناسب مدارهای توزیع و توان با مصرف بسیار بالا.
- ولتاژ کاری: AC - سازگار با شبکه برق سه فاز 380 تا 415 ولت.
- حساسیت جریان نشتی (IΔn): 30 میلیآمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
- ظرفیت قطع (Icn): 6kA در 380/415 ولت AC.
- نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافهبار، اتصال کوتاه و جریان نشتی به زمین.
- واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
- نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیرهای.
- استانداردها: مطابق با استانداردهای مرتبط با RCBO.
- نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
- گارانتی: گارانتی معتبر ۲۴ ماهه
کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر
این محافظ جان ترکیبی با ساختار 3P+N، جریان 32 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای سه فاز با مصرف بسیار بالا در محیطهای مختلف بسیار کاربردی است:
- حفاظت از مدارهای قدرت سه فاز سنگین: ایدهآل برای محافظت از موتورهای بزرگ، پمپهای صنعتی، کمپرسورها و بالابرها.
- کلید اصلی تابلوهای فرعی: استفاده به عنوان کلید اصلی برای تابلوهای فرعی که مجموع جریان مصرفی آنها نزدیک به 32 آمپر است.
- سیستمهای تهویه مطبوع و گرمایشی بزرگ: حفاظت از چیلرها، بویلرها و هیترهای صنعتی.
- کاربردهای عمومی صنعتی: هر مدار سه فازی با جریان مصرفی بسیار بالا که نیاز به حفاظت کامل و ایمنی افراد دارد.
مزایای کلیدی و دلایل انتخاب برند اشنایدر الکتریک
- حفاظت جامع و ترکیبی: با یک دستگاه، همزمان از مدار در برابر اضافهبار/اتصال کوتاه و هم از افراد در برابر جریان نشتی محافظت میکند. این کار صرفهجویی در فضا و هزینه را به همراه دارد.
- سری DPN N Vigi، تخصص و اطمینان: این زیرمجموعه از سری Acti 9 به طور خاص برای حفاظت از مدارهای پایانی طراحی شده و به دلیل کیفیت بالا و عملکرد پایدار، یک انتخاب تخصصی و مطمئن است.
- کیفیت و دوام اشنایدر: محصولات اشنایدر به دلیل کیفیت ساخت بالا، دوام مکانیکی (20000 سیکل) و الکتریکی (10000 سیکل) عالی و عملکرد پایدار، یک انتخاب امن برای پروژهها هستند.
- منحنی تریپ تیپ C: این تریپ برای طیف وسیعی از کاربردهای تجاری و صنعتی که دارای جریان هجومی متوسط هستند (مانند موتورها و ترانسفورماتورها)، ایدهآل است.
- نصب آسان و طراحی استاندارد: نصب روی ریل DIN و طراحی 4 پله با موقعیت مشخص نول، سیمکشی را سریعتر و ایمنتر میسازد.
نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر
برای خرید محصول اصل، به کد فنی دقیق A9D31732، لوگوی Schneider Electric و مشخصات حکشده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 32 آمپر برای مدارهایی طراحی شده که جریان مصرفی آنها به این مقدار نزدیک است. استفاده از آن برای مدارهای با جریان بسیار پایین، نه تنها اقتصادی نیست بلکه دقت حفاظتی را نیز کاهش میدهد. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
