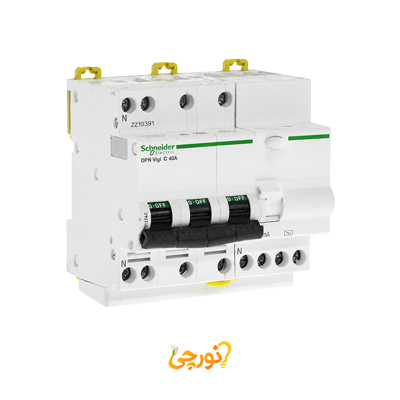

محافظ جان ترکیبی سه فاز 40 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9DE3740 از سری معتبر و کاربردی DPN N Vigi، یک دستگاه حفاظتی جامع و بسیار قدرتمند است که دو عملکرد کلیدی را در یک واحد ارائه می‌دهد: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار چهار پله (3P+N) و جریان نامی 40 آمپر، برای حفاظت از مدارهای سه فاز با مصرف بسیار بالا طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9DE3740
• سری ساخت: ACTI9 (زیرمجموعه DPN N Vigi)
• تعداد پل (Pole): چهار پل (3P+N) - قطع هم‌زمان سه فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 40 آمپر - مناسب مدارهای توزیع و توان با مصرف بسیار بالا.
• ولتاژ کاری: AC - سازگار با شبکه برق سه فاز 380 تا 415 ولت.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 380/415 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیره‌ای.
• استانداردها: مطابق با استانداردهای مرتبط با RCBO.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 3P+N، جریان 40 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای سه فاز با مصرف بسیار بالا در محیط‌های مختلف بسیار کاربردی است:

• حفاظت از مدارهای قدرت سه فاز سنگین: ایده‌آل برای محافظت از موتورهای بزرگ صنعتی، پمپ‌های آب کشاورزی و خطوط تولید.
• کلید اصلی تابلوهای فرعی بزرگ: استفاده به عنوان کلید اصلی برای تابلوهای فرعی که مجموع جریان مصرفی آن‌ها نزدیک به 40 آمپر است.
• سیستم‌های تهویه مطبوع و گرمایشی صنعتی: حفاظت از چیلرهای بزرگ، بویلرهای مرکزی و کوره‌های صنعتی.
• کاربردهای عمومی صنعتی: هر مدار سه فازی با جریان مصرفی بسیار بالا که نیاز به حفاظت کامل و ایمنی افراد دارد.

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9DE3740، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 40 آمپر برای مدارهایی طراحی شده که جریان مصرفی آن‌ها به این مقدار نزدیک است. استفاده از آن برای مدارهای با جریان بسیار پایین، نه تنها اقتصادی نیست بلکه دقت حفاظتی را نیز کاهش می‌دهد. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
