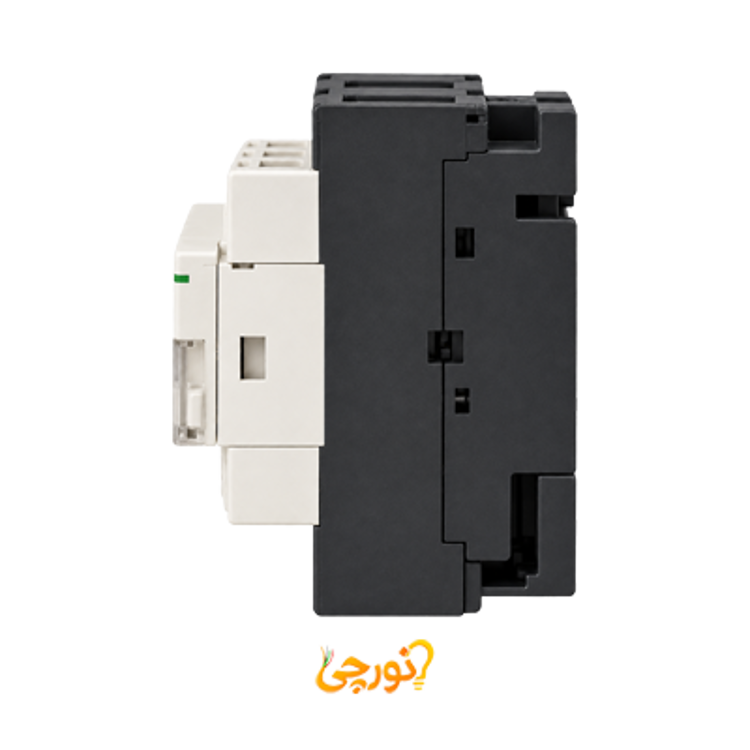

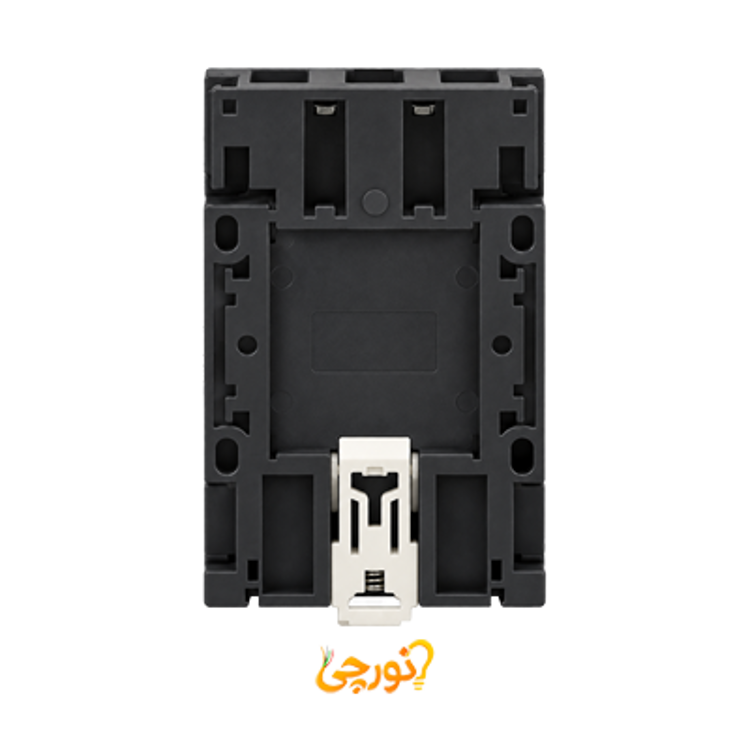

کنتاکتور اشنایدر 18 آمپر 48 ولت DC

کنتاکتور اشنایدر 18 آمپر 48 ولت DC

کنتاکتور اشنایدر 18 آمپر 48 ولت DC با کد فنی LC1D18ED از سری TeSys D به عنوان استارتر مستقیم برای کنترل موتورها و بارهای مقاومتی و اهمی طراحی شده است. ولتاژ مدار کنترل این محصول 48 ولت DC بوده و جریان نامی آن در بارهای AC-3 برابر 18 آمپر و در AC-1 برابر 32 آمپر است. دمای مجاز عملکرد بین منفی 40 تا مثبت 70 درجه سانتی‌گراد، درجه حفاظت جلویی IP20، حفاظت حرارتی و نصب به صورت صفحه ای و ریلی از دیگر ویژگی های آن است.

ویژگی های شاخص کنتاکتور 18 آمپر 48 ولت DC اشنایدر

• مشخصات کلی و جریان: جریان نامی 18 آمپر با ولتاژ 440 ولت برای بارهای AC-3 و 32 آمپر برای بارهای AC-1 در دمای کمتر از 60 درجه سانتی‌گراد.
• تعداد پل و کنتاکت: دارای 3 پل اصلی و یک کنتاکت کمکی با ترکیب 1NO و 1NC.
• توان موتور: برای موتور سه فاز شامل 4 کیلو وات در ولتاژ 220 تا 230 ولت، 7.5 کیلو وات در 380 تا 400 ولت، 9 کیلو وات در 415 تا 440 ولت، 10 کیلو وات در 500 ولت و 10 کیلو وات در 660 تا 690 ولت بر اساس دسته بندی AC-3 و 4 کیلو وات در 400 ولت بر اساس دسته بندی AC-4.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 690 ولت AC در فرکانس 25 تا 400 هرتز و 300 ولت DC با ولتاژ عایق نامی 690 ولت طبق استاندارد IEC و 600 ولت طبق استانداردهای CSA و UL و ولتاژ ضربه 6 کیلو ولت.
• ابعاد و وزن: ابعاد شامل ارتفاع 77، طول 95 و عرض 45 میلی‌متر با وزن خالص 0.49 کیلوگرم و مجهز به پوشش محافظ.
• دوام و طول عمر: رنج کاری 3600 دور در ساعت در دمای 60 درجه سانتی‌گراد، دوام مکانیکی 30 میلیون سیکل، دوام الکتریکی 1.65 میلیون سیکل در جریان 18 آمپر بارهای AC-3 و ظرفیت قطع 300 آمپر در ولتاژ 440 ولت.
• استانداردها و محیط: مطابق با استانداردهای IEC 60947-4-1، IEC 60947-5-1، EN 60947-4-1، EN 60947-5-1، UL 508 و CSA C22.2 No 14 با مقاومت در برابر حریق تا 850 درجه سانتی‌گراد.

کاربرد و موارد استفاده کنتاکتور 18 آمپر 48 ولت DC اشنایدر

• کنترل موتور: کاربرد به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی و اهمی با جریان تا 32 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب ریلی و صفحه ای جهت حفاظت حرارتی مدارهای قدرت.
